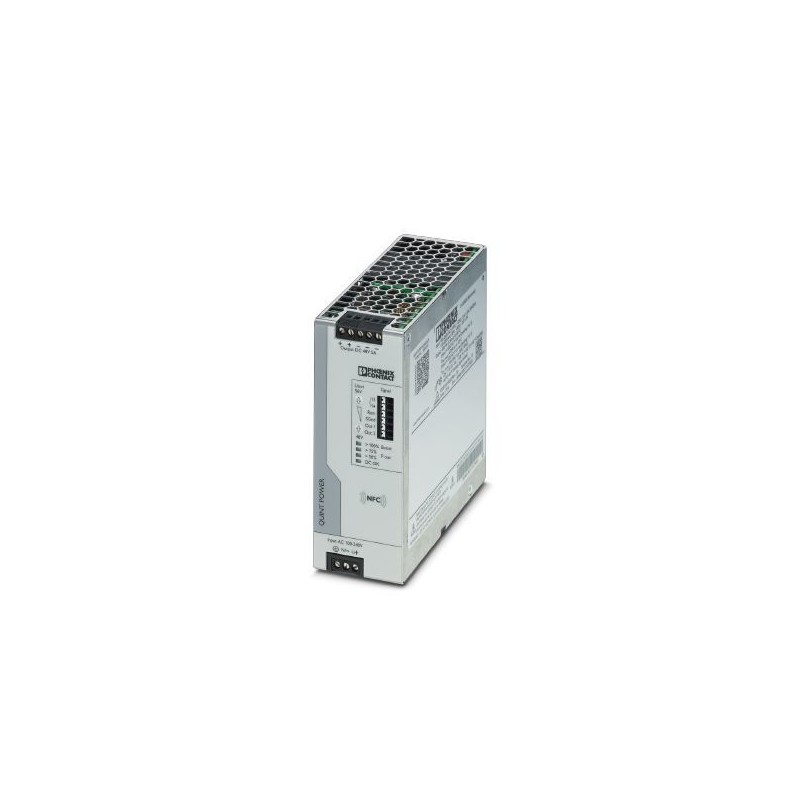

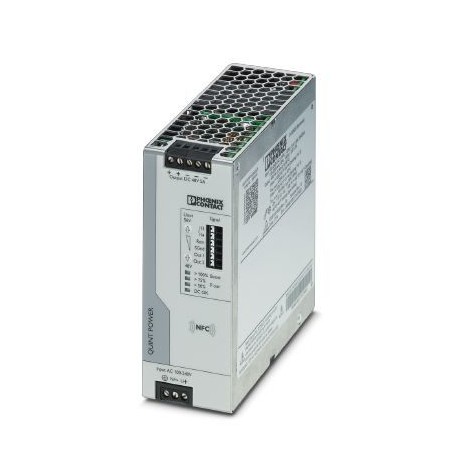

QUINT4-PS/1AC/48DC/5 2904610 PHOENIX CONTACT Unidade de fonte de alimentação
QUINT4-PS/1AC/48DC/5
2904610
PHOENIX_CONTACT
Unidade de fonte de alimentação
Fonte de alimentação comutada primária comutada QUINT POWER para montagem em trilho, com curva característica de saída opcional e tecnologia SFB (Selective Fuse Breaking), entrada: monofásica, saída: 48VDC/5A
Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e quatro mil seiscentos e dez |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e cinquenta e cinco mil, sessenta e um |
| Peso por Peça (excluindo embalagem) | 1,117.800 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, quarenta e quatro mil, trinta |
| País de origem | TH (Tailândia) |
Dimensões
| Largura | 50 mm |
|---|---|
| Altura | 130 mm |
| Profundidade | 125 mm |
| Largura com alternativas de montagem | 122 mm |
| Altura com alternativas de montagem | 130 mm |
| Profundidade com alternativas de montagem | 53 mm |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -25 °C ... 70 °C (> 60 °C Com Dissipação De Calor: 2.5 %/K) |
| Temperatura ambiente (start-up tipo testado) | -40 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. permitida humidade relativa (em funcionamento) | ≤ 95 % (a 25 °C, sem condensação) |
| Classe climática | 3K3 (no acc. com o PT 60721) |
| Grau de poluição | Dois |
| Altura de instalação | ≤ 5000 m (> 2000 m, observar redução de potência) |
Dados de entrada
| Nominal faixa de tensão de entrada | 100 V CA A 240 V CA |
|---|---|
| 110 V DC ... 250 V DC | |
| Faixa de tensão de entrada | 100 V AC A 240 V AC -15 % ... +10 % |
| 110 V DC ... 250 V DC -18 % ... +40 % | |
| Resistência dielétrica máxima | 300 V CA 60 s |
| AC faixa de freqüência de | 50 Hz E 60 Hz -10 % A +10 % |
| Corrente de descarga para PE | < 3,5 mA |
| Consumo de corrente | 3.4 A (100 V AC) |
| 2.8 (120 V CA) | |
| 1,5 A (230 V AC) | |
| 1,5 A (240 V AC) | |
| Potência Nominal consumo de | 271 VA |
| Corrente de entrada corrente de pico | typ. 16.1-A (a 25 °C) |
| Rede buffer | typ. 43 ms (120 V CA) |
| typ. 43 ms (230 V AC) | |
| Entrada fusível | 8-A (slow-blow, interno) |
| Escolha adequada de disjuntores | 10 ... 16 A (Característica B, C, D, K ou comparável) |
| Tipo de protecção | Transiente de proteção |
| O circuito de protecção/componente | Varistor, cheio de gás de descarregadores de sobretensão |
Saída de dados
| Tensão Nominal de saída | 48 V DC |
|---|---|
| Faixa de ajuste da tensão de saída (UConjunto) | 48 V DC ... 56 V DC (capacidade constante) |
| Nominal corrente de saída (IN) | 5 Um |
| Estática Boost (EuStat.Aumentar) | 6.25 A |
| Dynamic Boost (EuDyn.Aumentar) | 10 A (5 s) |
| Seletiva Fusível Quebrar (EuO SFB) | 30 A (15 ms) |
| Dissipação de calor | > 60 °C (2.5%/K) |
| Ligação em paralelo | Sim, para redundância e maior capacidade |
| Ligação em série | sim |
| Comentários resistência | ≤ 60 V DC |
| Controle de desvio | < 0.5 % (carga Estática de alteração de 10 % e 90 %) |
| < 4 % (carga Dinâmica de alteração de 10 % e 90 %, (10 Hz)) | |
| < 0.25 % (alteração na tensão de entrada ±10 %) | |
| Ondulação Residual | < 80 mVPP(com valores nominais) |
| Potência de saída | 240 W |
| Tempo de resposta típico | 300 ms (a partir do MODO de SUSPENSÃO) |
| Dissipação máxima de potência em condição sem carga | < 3 W (120 V CA) |
| < 3 W (230 V AC) | |
| Perda de potência nominal da carga máxima. | < 19 W (120 V CA) |
| < 16 W (230 V AC) |
Geral
| Peso líquido | 1 kg |
|---|---|
| Eficiência | typ. DE 92,3 % (120 V CA) |
| typ. 93.5 % (230 V AC) | |
| Tensão de isolamento de entrada/saída | 4 kV CA (tipo teste) |
| 2 kV AC (teste de rotina) | |
| Tensão de isolamento de entrada / PE | 3.5 kV CA (tipo teste) |
| 2.4 kV CA (teste de rotina) | |
| Tensão de isolação de saída / PE | 0,5 kV DC (tipo teste) |
| 0,5 kV DC (teste de rotina) | |
| Classe de proteção | Eu |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1242000 h (25 °C) |
| > 784000 h (40 °C) | |
| > 374000 h (60 °C) | |
| Posição de montagem | horizontal do trilho DIN ts 35, EN 60715 |
| Instruções de montagem | ajustável: PN≥50%, 5 mm na horizontal, com 15 mm de avançar para componentes ativos, 50 mm na vertical ajustável: PN<50%, 0 mm na horizontal, de 40 mm verticalmente de cima, de 20 mm na vertical inferior |
Dados de conexão de entrada
| Método de ligação | Conexão a parafuso |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Quatorze |
| Comprimento de decapagem | 6.5 mm |
Conexão de dados, saída de
| Método de ligação | Conexão a parafuso |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Quatorze |
| Comprimento de decapagem | 6.5 mm |
Ligação de dados de sinalização
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| Padrão de Segurança de transformadores | PT 61558-2-16 (ar folgas e distâncias só) |
| Norma de segurança Elétrica | IEC 60950-1/VDE 0805 (SELV) |
| Padrão – equipamento Eletrônico para uso em instalações de energia elétrica e sua montagem em instalações de energia elétrica | EN 50178/VDE 0160 (PELV) |
| Padrão de Segurança de extra-baixa tensão | IEC 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Padrão de isolamento de Segurança | DIN VDE 0100-410 |
| Padrão de Limitação de corrente de correntes harmônicas | EN 61000-3-2 |
| Construção naval aprovação | DNV, GL, PRS, BV, LR, ABS |
| UL | UL Listado UL 508 |
| UL/C-UL UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Classe I, Divisão 2, Grupos A, B, C, D (classificada) | |
| Choque | 18 ms, 30g, em cada sentido do espaço (de acordo com IEC 60068-2-27) |
| Vibração (operação) | 5 Hz A 100 Hz ressonância de pesquisa 2,3 g, 90 min., frequência de ressonância 2,3 g, 90 min. (de acordo com a DNV GL Classe C) |
| Aprovação - requisito da indústria de semicondutores no que respeita à rede de quedas de tensão. | SEMI F47-0706; EN 61000-4-11 |
| Aplicações ferroviárias | PT 50121-3-2 |
| Categoria de sobretensão (EN 60950-1) | II (≤ 5000 m) |
| Categoria de sobretensão (EN 61010-1) | II (≤ 5000 m) |
| Categoria de sobretensão (PT 62477-1) | III (≤ 2000 m) |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 25; |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 6.0Vinte e sete milhões, quarenta e nove mileCl@ss 7.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 8.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 9.0Vinte e sete milhões, quarenta mil setecentos e um
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | AC |
| 1a tensão de saída (EF006792) | 48 V |
| Máx. corrente de saída 1 (EF008284) | 10 A |
| Tensão secundária ajustável (EF007002) | Sim |
| Valor nominal tensão de saída 1 (EF009393) | 48 V |
| Valor nominal corrente de saída 1 (EF009396) | 5 A |
| Protegido contra curtos-circuitos (EF007332) | Sim |
| Tensão de alimentação nominal em AC 50 Hz (EF007076) | 100 V |
| Tensão nominal de alimentação em AC 60 Hz (EF007077) | 100 V |
| Tensão de alimentação nominal em DC (EF007078) | 110 V |
| Tensão de saída estabilizada (EF003092) | Sim |
| Consumo (potência em VA) (EF000346) | 271 VA |
| Potência à saída (EF003034) | 240 W |
| Estabilizado (EF005302) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Sim |
| Possível montagem na parede (EF003973) | Não |
| Versão modular (EF001126) | Não |
| Altura embutida (EF000332) | 130 mm |
| Possibilidade de montagem direta (EF005689) | Não |
| Largura (EF000008) | 50 mm |
| Altura (EF000040) | 130 mm |
| Profundidade (EF000049) | 125 mm |
| Adequado para funções de segurança (EF001597) | Sim |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | Outro |
