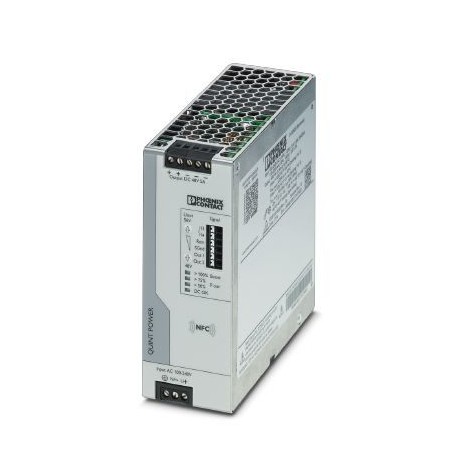

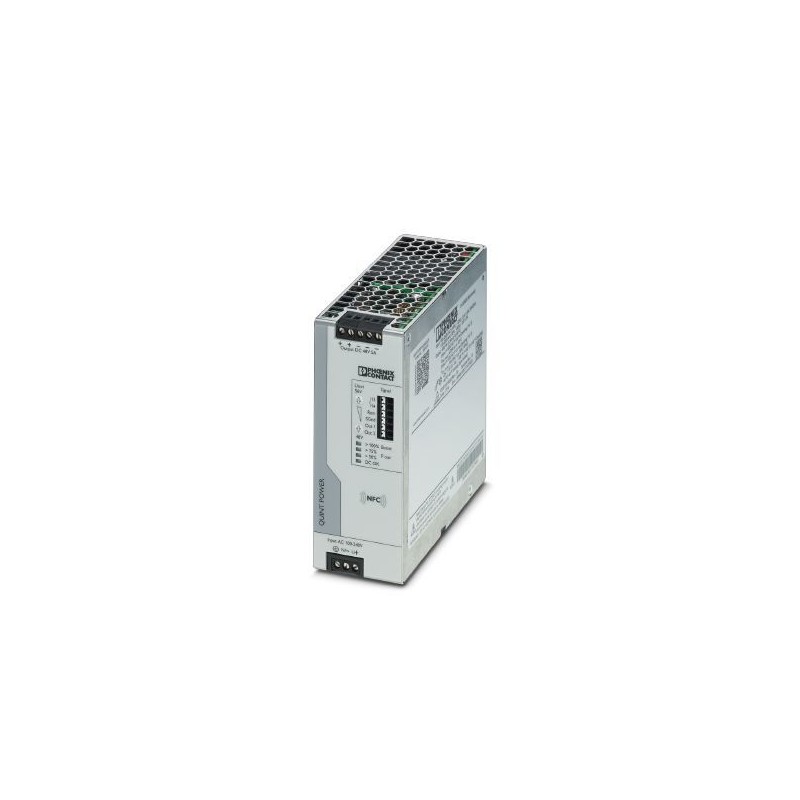

QUINT4-PS/1AC/48DC/5 2904610 PHOENIX CONTACT Unité d'alimentation
QUINT4-PS/1AC/48DC/5
2904610
PHOENIX_CONTACT
Unité d'alimentation
QUINT POWER Alimentation à commutation primaire commutée pour montage sur rail, avec courbe caractéristique de sortie en option et technologie SFB (Selective Fuse Breaking), entrée : monophasé, sortie : 48VDC/5A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent quatre mille six cent dix |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626355061 |
| Poids par Pièce (hors emballage) | 1,117.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million quarante quatre mille trente |
| Pays d'origine | TH (Thaïlande) |
Dimensions
| Largeur | 50 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur, avec l'alternative de l'assemblée | 122 mm |
| Hauteur avec la variante de l'assemblée | 130 mm |
| Profondeur avec la variante de l'assemblée | 53 mm |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Déclassement: 2.5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Max. admissible d'humidité relative (en fonctionnement) | ≤ 95 % (à 25 °C, sans condensation) |
| Climatiques de la classe | 3K3 (acc. avec la norme EN 60721) |
| Degré de pollution | Deux |
| Hauteur d'Installation | ≤ 5000 m (> 2000 m, observer déclassement) |
Les données d'entrée
| Nominale plage de tension d'entrée | 100 ... 240 V AC V AC |
|---|---|
| 110 V DC ... 250 V DC | |
| Plage de tension d'entrée | 100 V CA ... 240 V CA, -15 % ... +10 % |
| 110 V DC ... 250 V DC -18 % ... +40 % | |
| Rigidité diélectrique maximum | 300 V AC 60 s |
| CA plage de fréquence | 50 Hz Et 60 Hz -10 % ... +10 % |
| Courant de décharge à PE | < 3,5 mA |
| Consommation de courant | 3.4 A (100 V CA) |
| 2.8 A (120 V AC) | |
| 1,5 A (230 V AC) | |
| 1,5 A (240 V CA) | |
| La puissance nominale de la consommation | 271 AV |
| Appel de courant de surtension de courant | typ. 16.1 (à 25 °C) |
| Réseau de mise en mémoire tampon | typ. 43 ms (120 V AC) |
| typ. 43 ms (230 V AC) | |
| Fusible d'entrée | 8 A (à action retardée, interne) |
| Choix des disjoncteurs | 10 ... 16 A (Caractéristique B, C, D, K ou comparable) |
| Type de protection | Protection contre les surtensions transitoires |
| Le circuit de protection/composant | Varistance, rempli de gaz parafoudre |
Les données de sortie
| Tension de sortie nominale | 48 V DC |
|---|---|
| Plage de réglage de la tension de sortie (UEnsemble) | 48 V DC ... 56 V DC (à volume constant) |
| Nominale courant de sortie (IN) | 5 Un |
| Statique Boost (JeStat.Boost) | 6,25 |
| Dynamic Boost (JeDyn.Boost) | 10 (5 s) |
| Selective Fuse Breaking (JeSFB) | 30 (15 ms) |
| Déclassement | > 60 °C (DE 2,5%/K) |
| Connexion en parallèle | Oui, pour la redondance et l'augmentation des capacités |
| La connexion en série | oui |
| Commentaires de la résistance | ≤ 60 V DC |
| Contrôle de la déviation | < 0.5 % (charge Statique changement de 10 % ... 90 %) |
| < 4 % (Dynamique de changement de charge de 10 % ... 90 %, (10 Hz)) | |
| < 0.25 % (variation de la tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 80 mVPP(avec valeurs nominales) |
| Puissance de sortie | 240 W |
| Temps de réponse typique | 300 ms (MODE VEILLE) |
| Maximum de dissipation de puissance sans condition de charge | < 3 W (120 V AC) |
| < 3 W (230 V AC) | |
| La perte de puissance de la charge nominale max. | < 19 W (120 V AC) |
| < 16 W (230 V AC) |
Général
| Poids Net | 1 kg |
|---|---|
| L'efficacité | typ. 92.3 % (120 V AC) |
| typ. 93.5 % (230 V AC) | |
| Tension d'isolement entrée/sortie | 4 kV AC (essai de type) |
| 2 kV AC (test de routine) | |
| Tension d'isolement entrée / PE | 3.5 kV AC (essai de type) |
| 2,4 kV AC (test de routine) | |
| Isolation tension de sortie / PE | 0,5 kV DC (essai de type) |
| 0,5 kV DC (test de routine) | |
| Classe de Protection | J' |
| Degré de protection | IP20 |
| MTBF (CEI 61709, SN 29500) | > 1242000 h (25 °C) |
| > 784000 h (40 °C) | |
| > 374000 h (60 °C) | |
| Position de montage | horizontal sur rail DIN NS 35, EN 60715 |
| Instructions de montage | alignable: PN≥50%, de 5 mm à l'horizontale, de 15 mm de côté pour les composants actifs, 50 mm à la verticale alignable: PN<50%, 0 mm horizontalement, 40 mm à la verticale de haut, 20 mm de haut en bas |
Les données de connexion, entrée
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Quatorze |
| Dénudage des conducteurs | 6.5 mm |
Les données de connexion, de sortie
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Quatorze |
| Dénudage des conducteurs | 6.5 mm |
Les données de connexion pour la signalisation
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 8 mm |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Norme de Sécurité des transformateurs | FR 61558-2-16 (air dégagements d'air et de fuite seulement) |
| Norme de sécurité Électrique | IEC 60950-1/VDE 0805 (SELV) |
| Standard – équipement Électronique de l'alimentation électrique des installations et de leur assemblage en énergie électrique des installations | EN 50178/VDE 0160 (PELV) |
| Standard de Sécurité très basse tension | IEC 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Standard - isolation de Sécurité | DIN VDE 0100-410 |
| La norme de Limitation des mains, les courants harmoniques | EN 61000-3-2 |
| De la construction navale de l'approbation | DNV GL, PRS, BV, LR, ABS |
| Approbations UL | UL UL 508 |
| UL/C-UL Reconnu UL 60950-1 | |
| UL ANSI/ISA 12.12.01 de Classe I, Division 2, Groupes A, B, C, D (Dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction spatiale (selon CEI 60068-2-27) |
| Vibrations (fonctionnement) | 5 Hz ... 100 Hz recherche de résonance 2,3 g, 90 min., la fréquence de résonance de 2,3 g, 90 min. (selon DNV GL Classe C) |
| Approbation - exigence de l'industrie des semi-conducteurs à l'égard du secteur de creux de tension | SEMI F47-0706; EN 61000-4-11 |
| Applications ferroviaires | FR en50121-3-2 |
| Catégorie de surtension (EN 60950-1) | II (≤ 5000 m) |
| Catégorie de surtension (EN 61010-1) | II (≤ 5000 m) |
| Catégorie de surtension (FR 62477-1) | III (≤ 2000 m) |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 25; |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million quarante neuf mille deuxeCl@ss 6.0Vingt sept million quarante neuf milleeCl@ss 7.0Vingt sept million quarante neuf mille deuxeCl@ss 8.0Vingt sept million quarante neuf mille deuxeCl@ss 9.0Vingt sept million quarante mille sept cent un
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CA |
| 1ere tension de sortie (EF006792) | 48 V |
| Courant de sortie max. 1 (EF008284) | 10 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 48 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 5 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée à CA 50 Hz (EF007076) | 100 V |
| Tension d'alimentation assignée à CA 60 Hz (EF007077) | 100 V |
| Tension d'alimentation assignée CC (EF007078) | 110 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance absorbée (EF000346) | 271 VA |
| Puissance dissipée (EF003034) | 240 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 50 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 125 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
