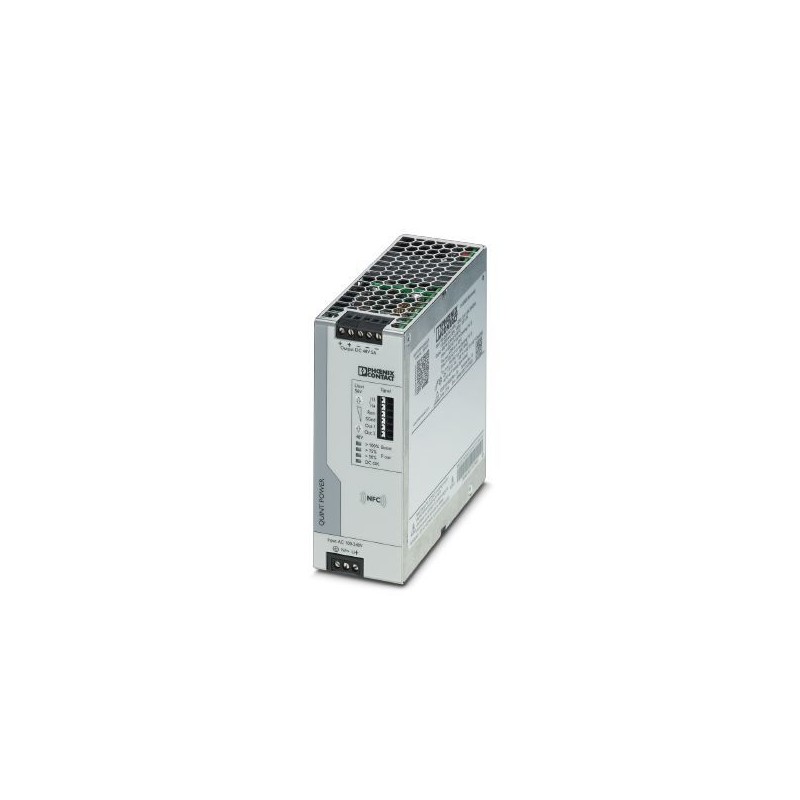

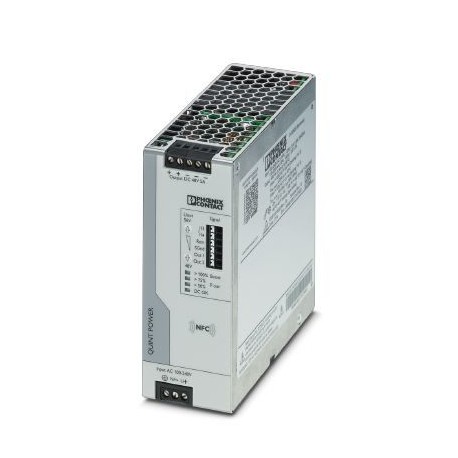

QUINT4-PS/1AC/48DC/5 2904610 PHOENIX CONTACT Unità di alimentazione
QUINT4-PS/1AC/48DC/5
2904610
PHOENIX_CONTACT
Unità di alimentazione
Alimentatore commutato a commutazione primaria QUINT POWER per montaggio su guida, con curva caratteristica di uscita opzionale e tecnologia SFB (Selective Fuse Breaking), ingresso: monofase, uscita: 48VDC/5A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento quattro mila sei cento dieci |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626355061 |
| Peso per Pezzo (escluso imballaggio) | Pari a 1.117.800 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quaranta quattro mila trenta |
| Paese di origine | TH (Thailandia) |
Dimensioni
| Larghezza | 50 mm |
|---|---|
| Altezza | 130 mm |
| Profondità | 125 mm |
| Larghezza con alternative di montaggio | 122 mm |
| Altezza con alternative di montaggio | 130 mm |
| Profondità con alternative di montaggio | 53 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Temperatura ambiente (start-up di prova di tipo) | -40 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Max. umidità relativa consentita (esercizio) | ≤ 95 % (a 25 °C, senza condensa) |
| Classe climatica | 3K3 (acc. EN 60721) |
| Grado di inquinamento | Due |
| Altezza di installazione | ≤ 5000 m (> 2000 m, osservare declassamento) |
I dati di Input
| Nominale intervallo di tensione in ingresso | 100 ... 240 V AC V AC |
|---|---|
| 110 V DC ... 250 V DC | |
| Gamma di tensione in ingresso | 100 ... 240 V AC V AC -15 % ... +10 % |
| 110 V DC ... 250 V DC -18 % ... +40 % | |
| Rigidità dielettrica massimo | 300 V AC 60 s |
| AC gamma di frequenza | Hz 50 ... 60 Hz -10 % ... +10 % |
| Corrente di scarica a PE | < 3,5 mA |
| Consumo di corrente | 3.4 A (100 V AC) |
| 2.8 (120 V AC) | |
| 1,5 A (230 V AC) | |
| 1,5 A (240 V AC) | |
| Potenza nominale assorbita | 271 VA |
| Di spunto corrente di picco | tip. 16.1 Un (a 25 °C) |
| Rete di buffering | tip. 43 ms (120 V AC) |
| tip. 43 ms (230 V AC) | |
| Fusibile d'ingresso | 8 (slow-blow, interno) |
| La scelta di opportuni interruttori | 10 ... 16 A, Caratteristica B, C, D, K o simili) |
| Tipo di protezione | Transitori di sovratensione per la protezione |
| Protezione circuito/componente | Varistore, pieno di gas, scaricatore di sovratensione |
Dati di Output
| Tensione di uscita nominale | 48 V DC |
|---|---|
| Gamma di impostazione della tensione di uscita (USet) | 48 V DC ... 56 V DC (con portata costante) |
| Corrente in uscita nominale (miN) | 5 Un |
| Statico Boost (MiStat.Boost) | 6,25 A |
| Dynamic Boost (MiDyn.Boost) | 10 (5 s) |
| Selective Fuse Breaking (MiSFB) | 30 (15 ms) |
| Declassamento | > 60 °C (DA 2,5%/K) |
| Collegamento in parallelo | Sì, per la ridondanza e con una maggiore capacità |
| Collegamento in serie | sì |
| Resistenza al Feedback | ≤ 60 V DC |
| Deviazione di regolazione | < 0.5 % (carico Statico cambiare il 10 % ... 90 %) |
| < 4 % (carico Dinamico cambiare il 10 % ... 90 %, (10 Hz)) | |
| < 0.25 % (variazione di tensione in ingresso ±10 %) | |
| Ondulazione residua | < 80 mVPP(con valori nominali) |
| Potenza di uscita | 240 W |
| Tempo di risposta tipico | 300 ms (dalla MODALITÀ di SOSPENSIONE) |
| Massima dissipazione di potenza nel no-condizione di carico | < 3 W (120 V AC) |
| < 3 W (230 V AC) | |
| La perdita di potenza nominale di carico max. | < 19 W (120 V AC) |
| < 16 W (230 V AC) |
Generale
| Peso netto | 1 kg |
|---|---|
| Efficienza | tip. 92.3 % (120 V AC) |
| tip. 93.5 % (230 V AC) | |
| Tensione di isolamento ingresso/uscita | 4 kV AC (tipo di test) |
| 2 kV AC (test di routine) | |
| Tensione di isolamento ingresso / PE | 3.5 kV AC (tipo di test) |
| 2,4 kV AC (test di routine) | |
| Tensione di isolamento uscita / PE | 0.5 kV DC (tipo di test) |
| 0.5 kV DC (test di routine) | |
| Classe di protezione | Io |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1242000 h (25 °C) |
| > 784000 h (40 °C) | |
| > 374000 h (60 °C) | |
| Posizione di montaggio | guida DIN orizzontale NS 35, EN 60715 |
| Istruzioni di montaggio | regolabile: PN≥50%, 5 mm in senso orizzontale, 15 mm, accanto a componenti attivi, 50 mm in verticale regolabile: PN<50%, 0 mm in senso orizzontale, 40 mm in verticale superiore a 20 mm in verticale in basso |
I dati di connessione, ingresso
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Quattordici |
| Lunghezza di spelatura | 6.5 mm |
Connessione dati, uscita
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Quattordici |
| Lunghezza di spelatura | 6.5 mm |
I dati di connessione per la segnalazione
| Metodo di connessione | Push-in di connessione |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
| Lunghezza di spelatura | 8 mm |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Standard di Sicurezza dei trasformatori | IT 61558-2-16 (aria distanze in aria e superficiali rispetto delle distanze) |
| Standard di sicurezza Elettrica | IEC 60950-1/VDE 0805 (SELV) |
| Standard – apparecchiature Elettroniche da utilizzare negli impianti di potenza elettrica e del loro assemblaggio in energia elettrica impianti | EN 50178/VDE 0160 (PELV) |
| Standard – bassissima tensione di Sicurezza | IEC 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Standard - isolamento Sicuro | DIN VDE 0100-410 |
| Standard – Limitazione di corrente di rete correnti armoniche | EN 61000-3-2 |
| Costruzione navale approvazione | DNV GL, PRS, BV, LR, ABS |
| Approvazioni UL | UL Listed UL 508 |
| UL/C-UL recognized UL 60950-1 | |
| UL ANSI/ISA 12.12.01 di Classe I, Divisione 2, Gruppi A, B, C, D (Pericolose) | |
| Shock | 18 ms, 30g, in ogni spazio di direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | 5 Hz a 100 Hz risonanza di ricerca 2.3 g, 90 min., frequenza di risonanza 2.3 g, 90 min. (secondo DNV GL Classe C) |
| Approvazione - requisito per l'industria dei semiconduttori, con riguardo alla rete di buchi di tensione | SEMI F47-0706; EN 61000-4-11 |
| Applicazioni ferroviarie | EN 50121-3-2 |
| Categoria di sovratensione (EN 60950-1) | II (≤ 5000 m) |
| Categoria di sovratensione (EN 61010-1) | II (≤ 5000 m) |
| Categoria di sovratensione (EN 62477-1) | III (≤ 2000 m) |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 25; |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni quaranta nove mila dueeCl@ss 6.0Venti sette millioni quaranta nove milaeCl@ss 7.0Venti sette millioni quaranta nove mila dueeCl@ss 8.0Venti sette millioni quaranta nove mila dueeCl@ss 9.0Venti sette millioni quaranta mila sette cento uno
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC |
| 1a tensione d'uscita (EF006792) | 48 V |
| max. corrente d'uscita 1 (EF008284) | 10 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 48 V |
| valore nominale corrente d'uscita 1 (EF009396) | 5 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 100 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 100 V |
| tensione di alimentazione nominale DC (EF007078) | 110 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 271 VA |
| potenza erogata (EF003034) | 240 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 130 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 50 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 125 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
