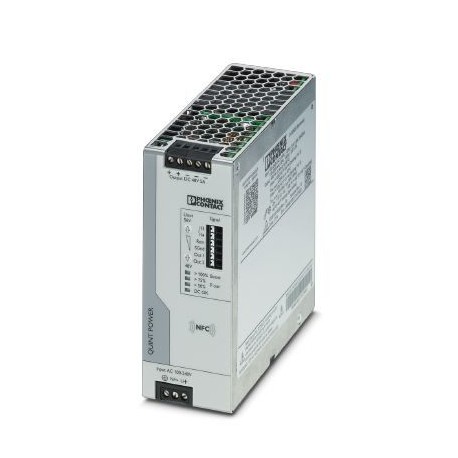

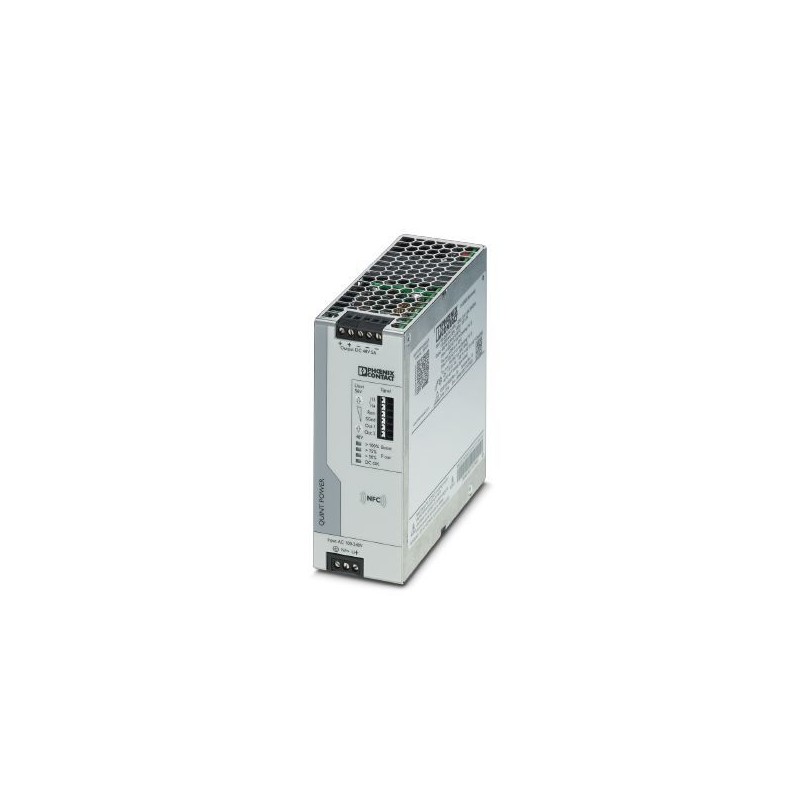

QUINT4-PS/1AC/48DC/5 2904610 PHOENIX CONTACT Netzteil
QUINT4-PS/1AC/48DC/5
2904610
PHOENIX_CONTACT
Netzteil
QUINT POWER geschaltetes primär getaktetes Netzteil für den Hutschieneneinbau, mit optionaler Ausgangskennlinie und SFB-Technologie (Selective Fuse Breaking), Eingang: einphasig, Ausgang: 48VDC/5A
Niederspannungsschaltgeräte > Gleichstromversorgung
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert vier tausend sechs hundert zehn |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626355061 |
| Gewicht pro Stück (exklusive Verpackung) | 1,117.800 g |
| Custom tariff number | Fünf und achtzig Millionen vier und vierzig tausend dreißig |
| Herkunftsland | TH (Thailand) |
Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Breite bei alternativer Montage | 122 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 53 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (start-up-Typ getestet) | -40 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
| Klimatischen Klasse | 3K3 (in acc. mit EN 60721)verfügbar |
| Grad der Verschmutzung | Zwei |
| Installation Höhe | ≤ 5000 m (> 2000 m derating beachten) |
Input-Daten
| Nominal input voltage range | 100 V AC ... 240 V AC |
|---|---|
| DC 110 V ... 250 V DC | |
| Input voltage range | 100 V AC ... 240 V AC -15 % ... +10 % |
| DC 110 V ... 250 V DC -18 % ... +40 % | |
| Spannungsfestigkeit maximale | 300 V AC, 60 s |
| AC-Frequenzbereich | 50 Hz ... 60 Hz -10 % ... +10 % |
| Ableitstrom zum PE | < 3,5 mA |
| Stromaufnahme | 3,4 A (100 V AC) |
| 2,8 A (120 V AC) | |
| 1,5 A (230 V AC) | |
| 1,5 A (240 V AC) | |
| Nenn-Leistungsaufnahme | 271 VA |
| Inrush surge current | typ. 16.1 A (bei 25 °C) |
| Netz-Pufferung | typ. 43 ms (120 V AC) |
| typ. 43 ms (230 V AC) | |
| Input-Sicherung | 8 A (träge, intern) |
| Wahl der geeigneten Leistungsschalter | 10 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar) |
| Schutzart | Transienten-überspannungsschutz |
| Schutzschaltung/ - Komponente | Varistor -, gas-filled surge arrester |
Output-Daten
| Nominale Ausgang Spannung | 48 V DC |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 48-V-DC - ... 56 V DC (Konstante Kapazität) |
| Nominal output current (IN) | 5 A |
| Statischer Boost (IchStat.Boost) | 6,25 A |
| Dynamischer Boost (IchDyn.Boost) | 10 A (5 s) |
| Selective Fuse Breaking (IchSFB) | 30 A (15 ms) |
| Derating | > 60 °C (2,5%/K) |
| Die Parallelschaltung | Ja, zur Redundanz und erhöhte Kapazität |
| Anschluss in Serie | ja |
| Feedback-Widerstand | ≤ 60 V DC |
| Regelabweichung | < 0.5 % (bei Statischer Belastung ändern 10 % ... 90 %) |
| < 4 % (Dynamische Lastwechsel 10 % ... 90 %, (10 Hz)) | |
| < 0.25 % (änderung der Eingangsspannung ±10 %) | |
| Restwelligkeit | < 80 mVPP(mit Sollwerten) |
| Ausgangsleistung | 240 W |
| Typische Reaktionszeit | 300 ms (aus SLEEP-MODUS) |
| Maximale Verlustleistung im Leerlauf-Zustand | < 3 W (120 V AC) |
| < 3 W (230 V AC) | |
| Verlustleistung Nennlast max. | < 19 W (120 V AC) |
| < 16 W (230 V AC) |
Allgemeine
| Netto-Gewicht | 1 kg |
|---|---|
| Effizienz | typ. 92.3 % (120 V AC) |
| typ. 93.5 % (230 V AC) | |
| Isolationsspannung-Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 2 kV AC (routine test) | |
| Isolationsspannung Eingang / PE | 3,5 kV AC (Typprüfung) |
| 2.4 kV AC (routine test) | |
| Isolationsspannung Ausgang / PE | 0,5 kV DC (Typ-test) |
| 0,5 kV DC (routine test) | |
| Schutz-Klasse | Ich |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1242000 h (25 °C) |
| > 784000 h (40 °C) | |
| > 374000 h (60 °C) | |
| Einbaulage | horizontal auf DIN-schiene NS 35, EN 60715 |
| Montage-Anleitung | alignable: PN≥50%, 5 mm horizontal 15 mm, neben aktiven Bauteilen, 50 mm vertikal alignable: PN<50%, 0 mm horizontal 40 mm, vertikal oben, 20 mm vertikal unten |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Abisolierlänge | 6,5 mm |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Abisolierlänge | 6,5 mm |
Verbindungsdaten für die Signalisierung
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Abisolierlänge | 8 mm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Norm - Sicherheit von Transformatoren | EN 61558-2-16 (Luft-Luft-und Kriechstrecken nur) |
| Norm - Elektrische Sicherheit | IEC 60950-1/VDE 0805 (SELV) |
| Standard – Elektronische Geräte zur Verwendung in Starkstromanlagen und deren Einbau in elektrische Starkstromanlagen | EN 50178/VDE 0160 (PELV) |
| Standard – Safety extra-low voltage | IEC 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Norm – Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| Schiffbau-Zulassung | DNV GL, PRS, BV, LR, ABS |
| UL-Zulassungen | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Gruppen A, B, C, D (Hazardous Location) | |
| Schock | 18 ms, 30g, in jedem Raum-Richtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | 5 Hz ... 100 Hz Resonanz-Suche 2.3 g, 90 min., Resonanz-Frequenz 2.3 g, 90 min. (laut DNV GL Klasse C) |
| Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannung dips | SEMI F47-0706; EN 61000-4-11 |
| Bahn-Anwendungen | EN 50121-3-2 |
| Überspannungskategorie (EN 60950-1) | II (≤ 5000 m) |
| Überspannungskategorie (EN 61010-1) | II (≤ 5000 m) |
| Überspannungskategorie (EN 62477-1) | III (≤ 2000 m) |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzungsdauer = 25; |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 6.0Sieben und zwanzig Millionen neun und vierzig tausendeCl@ss 7.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 8.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert eins
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | AC |
| 1. Ausgangsspannung (EF006792) | 48 V |
| Max. Ausgangsstrom 1 (EF008284) | 10 A |
| Ausgangsspannung einstellbar (EF007002) | Ja |
| Nennwert Ausgangsspannung 1 (EF009393) | 48 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 5 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung AC 50 Hz (EF007076) | 100 V |
| Bemessungsversorgungsspannung AC 60 Hz (EF007077) | 100 V |
| Bemessungsversorgungsspannung DC (EF007078) | 110 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsaufnahme (EF000346) | 271 VA |
| Leistungsabgabe (EF003034) | 240 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbauhöhe (EF000332) | 130 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 50 mm |
| Höhe (EF000040) | 130 mm |
| Tiefe (EF000049) | 125 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
