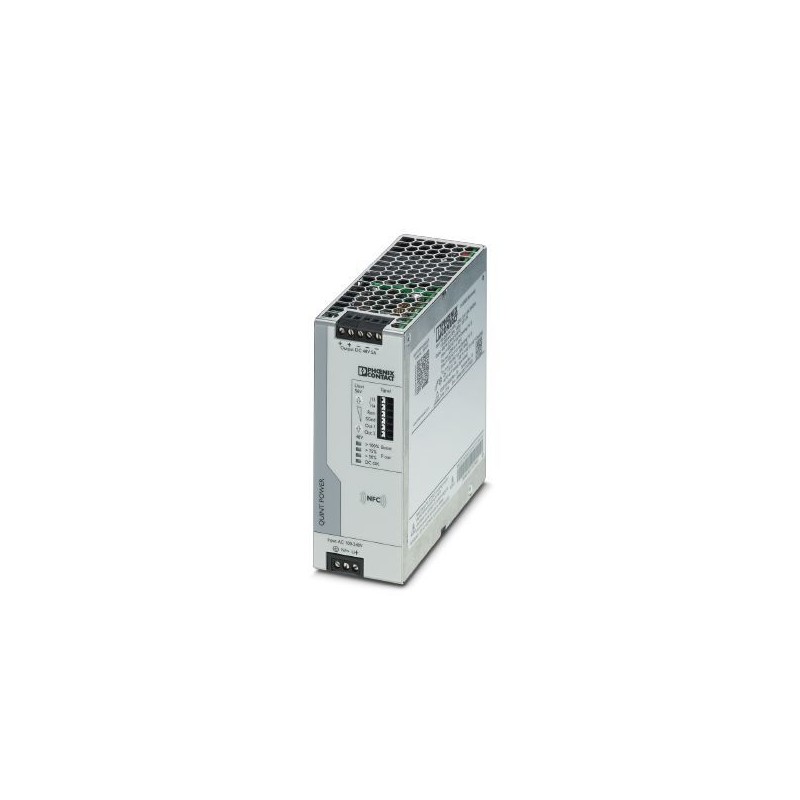

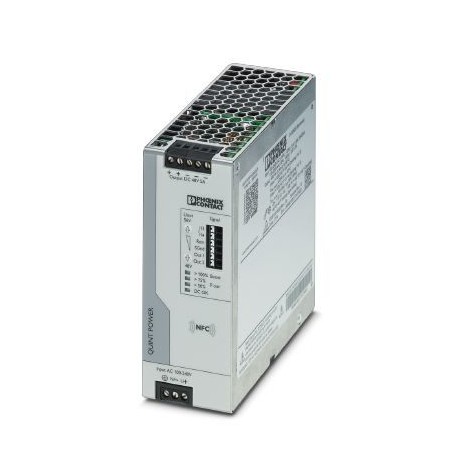

QUINT4-PS/1AC/48DC/5 2904610 PHOENIX CONTACT Блок питания Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

QUINT4-PS/1AC/48DC/5 2904610 PHOENIX CONTACT Блок питания

QUINT4-PS/1AC/48DC/5

2904610

PHOENIX_CONTACT

Блок питания

Коммутируемый первичный источник питания QUINT POWER для монтажа на рейку, с опциональной кривой выходных характеристик и технологией SFB (селективный разрыв предохранителя), вход: однофазный, выход: 48 В постоянного тока/5 А

Подробнее


Низковольтное оборудование > Источник питания постоян. тока (DC)

Источники питания

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $446.85
Цена за единицу: $446.85
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyДва миллиона девятьсот четыре тысячи шестьсот десять
Единица упаковки1 ПК
ГНТП4055626355061
Вес / шт. (без упаковки)1,117.800 г
Таможенно-тарифное количествоВосемьдесят пять миллионов сорок четыре тысячи тридцать
Страна происхожденияЙ (Таиланд)

Размеры

Ширина50 мм
Высота130 мм
Глубина125 мм
Ширина с альтернативным агрегатом122 мм
Высота с альтернативным агрегатом130 мм
Глубина альтернативные сборки53 мм

Условия окружающей среды

Степень защитыСтепень защиты IP20
Температура окружающей среды (эксплуатация)-25 °С ... 70 °С (> 60 °C-Ухудшение Параметров: 2.5 %/К)
Температура окружающей среды (Тип запуска проверял)От -40 °C
Температура окружающей среды (хранение/транспорт)ОТ -40 °C ... 85 °С
Макс. допустимая относительная влажность (при эксплуатации)≤ 95 % (при 25 °C, без конденсации)
Климатический класс3K3 (в соотв. с En 60721)
Степень загрязненияДва
Высота установки≤ 5000 м (> 2000 м, наблюдать снижение)

Входные данные

Номинальный диапазон входного напряжения100 В ~ ... 240 В ПЕРЕМЕННОГО ТОКА
В ПОСТОЯННОГО ТОКА 110 ... 250 В DC
Диапазон входного напряжения100 В ~ ... 240 В AC -15 % ... +10 %
В ПОСТОЯННОГО ТОКА 110 ... 250 В DC -18 % ... +40 %
Диэлектрическая прочность максимальное300 В AC 60 с
Диапазон частот переменного тока50 Гц ... 60 Гц -10 % ... +10 %
Ток разряда ЧП< 3,5 ма
Ток потребления3.4 А (100 В AC)
2.8 А (120 В AC)
1.5 А (230 В AC)
1,5 А (240 В AC)
Номинальная потребляемая мощность271 ва
Пускового токатип. 16.1 В (при 25 °C)
Амортизироватьтип. 43 МС (120 В AC)
тип. 43 МС (230 В AC)
Входной предохранитель8 а (инерционный, внутренние)
Выбор подходящих автоматических выключателей10 а ... 16 а (характеристика B, С, D, K или сопоставимо)
Тип защитыПереходная защита от перенапряжения
Защитная цепь/компонентВаристор, газонаполненный разрядник

Выходные данные

Номинальное выходное напряжение48 В DC
Диапазон установки выходного напряжения (уНабор)48 В DC ... 56 В DC (постоянный потенциал)
Номинальный выходной ток (яН)5 а
Статический Заряд (ЯСтат.Повышение)6,25 а
Динамического Наддува (ЯДин.Повышение)10 а (5 сек)
Селективное Разрушение Взрывателя (ЯСФБ)30 а (15 мс)
Снижение> 60 °C (ОТ 2.5% К/К)
Подключение параллельноДа, резервирование и повышение мощности
Последовательное соединениеда
Сопротивление обратной связи≤ 60 В ПОСТОЯННОГО ТОКА
Контроль отклонения< 0.5 % (статическое изменение нагрузки 10 % ... 90 %)
< 4 % (динамическое изменение нагрузки 10 % ... 90 %, (10 Гц))
< 0.25 % (изменение входного напряжения ±10 %)
Остаточная пульсация< 80 МВПП(с номинальными значениями)
Выходная мощность240 Вт
Типичное время отклика300 мс (из спящего режима)
Максимальная мощность рассеивания в режиме холостого хода< 3 ВТ (120 В AC)
< 3 ВТ (230 В AC)
Потери мощности при номинальной нагрузке Макс.< 19 ВТ (120 В AC)
< 16 ВТ (230 В AC)

Общие

Вес нетто1 кг
Эффективностьтип. 92.3 % (120 В AC)
тип. 93.5 % (230 В AC)
Изоляции входное напряжение/выходное4 кВ AC (испытания типа)
2 кВ AC (плановая проверка)
Изоляции входное напряжение / ПЭ3.5 кв АС (испытание типа)
2.4 кв переменного тока (стандартное испытание)
Изоляция выходного напряжения / ПЭ0.5 кВ постоянного тока (типа тест)
0.5 кВ постоянного тока (стандартное испытание)
Класс защитыЯ
Степень защитыСтепень защиты IP20
НАРАБОТКА НА ОТКАЗ (МЭК 61709, С SN 29500)> 1242000 ч (25 °С)
> 784000 ч (40 °С)
> 374000 ч (60 °С)
Монтажное положениегоризонтальная DIN-рейки типа NS 35, ЕN 60715
Инструкции по сборкевыравниваемому: РН≥50%, по горизонтали 5 мм, 15 мм рядом с активными компонентами, 50 мм по вертикали
выравниваемому: РН<50%, 0 мм по горизонтали, по вертикали 40 мм сверху, 20 мм по вертикали снизу

Подключения данных, ввод

Способ подключенияВинтовое соединение
Проводник сечением сплошной мин.0,2 мм2
Проводник сечением сплошной максимум.2,5 мм2
Проводник поперечное сечение, гибкий мин.0,2 мм2
Проводник поперечное сечение, гибкий максимум.2,5 мм2
Проводника сечение AWG в мин.Двадцать четыре
Проводника сечение AWG Макс.Четырнадцать
Длина зачистки6,5 мм

Данные соединения, выход

Способ подключенияВинтовое соединение
Проводник сечением сплошной мин.0,2 мм2
Проводник сечением сплошной максимум.2,5 мм2
Проводник поперечное сечение, гибкий мин.0,2 мм2
Проводник поперечное сечение, гибкий максимум.2,5 мм2
Проводника сечение AWG в мин.Двадцать четыре
Проводника сечение AWG Макс.Четырнадцать
Длина зачистки6,5 мм

Данные подключения для сигнализации

Способ подключенияБыстроразъемное соединение
Проводник сечением сплошной мин.0,2 мм2
Проводник сечением сплошной максимум.1,5 мм2
Проводник поперечное сечение, гибкий мин.0,2 мм2
Проводник поперечное сечение, гибкий максимум.1,5 мм2
Проводника сечение AWG в мин.Двадцать четыре
Проводника сечение AWG Макс.Шестнадцать
Длина зачистки8 мм

Стандартов и правил

Электромагнитная совместимостьСоответствие директиве EMC 2014/30/ЕС
Стандарт - безопасность трансформаторовАН 61558-2-16 (воздушные зазоры и пути утечки только)
Стандарт - электробезопасностьМЭК 60950-1/С VDE 0805 (БСНН)
Стандартное электронное оборудование для использования в электрических силовых установках и их сборку в электросиловых установкахЕН 50178 0160/ВДЕ (ЗСНН)
Стандарт – безопасного сверхнизкого напряженияМЭК 60950-1 (БСНН)
ЕН 60204-1 (ЗСНН)
Стандарт - безопасная изоляцияС VDE 0100-410 ДИН
Стандарт – ограничение сетевой гармоникиС En 61000-3-2
Утверждение судостроенияДНВ ГЛ, ПРС, БВ, ЛР, АБС
Утверждениями ulУл перечисленный ul 508
Ул/с-признано ul 60950-1 ул
Ул стандарта ANSI/с ISA-12.12.01, класс I, раздел 2, группы A, B, С, D (опасные места)
Шок18 мс, 30г, в каждой космической направления (согласно IEC 60068-2-27)
Вибрации (операция)5 Гц ... 100 поиск резонанса Гц 2,3 г, 90 мин, резонансная частота 2,3 г, 90 минут. (по стандартам DNV GL класс с)
Утверждения - требованиям полупроводниковой промышленности в отношении напряжения дипыВ Semi F47-0706; Ен 61000-4-11
Железнодорожных приложенийВ En 50121-3-2
Категория перенапряжения (по en 60950-1)Второй (≤ 5000 м)
Категория перенапряжения (по en 61010-1)Второй (≤ 5000 м)
Категория перенапряжения (в 62477-1)III степени (≤ 2000 м)

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 25;
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации


ETIM for 2904610 Low-voltage industrial controls and switchgear (EC002540)
Характеристика Значение
Voltage type (supply voltage) (EF002991) AC
1st secondary output voltage (EF006792) 48 V
Max. output current 1 (EF008284) 10 A
Secondary voltage adjustable (EF007002) Yes
Nominal value output voltage 1 (EF009393) 48 V
Nominal value output current 1 (EF009396) 5 A
Short-circuit-proof (EF007332) Yes
Rated supply voltage AC 50 Hz (EF007076) 100 V
Rated supply voltage AC 60 Hz (EF007077) 100 V
Rated supply voltage DC (EF007078) 110 V
Output voltage stabilized (EF003092) Yes
Power consumption (EF000346) 271 VA
Power output (EF003034) 240 W
Stabilized (EF005302) Yes
Type of electric connection (EF003961) Screw connection
Suitable for rail mounting (EF003972) Yes
Wall mounting possible (EF003973) No
Modular version (EF001126) No
Built-in height (EF000332) 130 mm
Direct mounting possible (EF005689) No
Width (EF000008) 50 mm
Height (EF000040) 130 mm
Depth (EF000049) 125 mm
Suitable for safety functions (EF001597) Yes
SIL according to IEC 61508 (EF009889) None
Performance level according to EN ISO 13849-1 (EF007399) None
Degree of protection (IP) (EF005474) IP20
Degree of protection (NEMA) (EF011959) Other
