Visualizza ingrandito

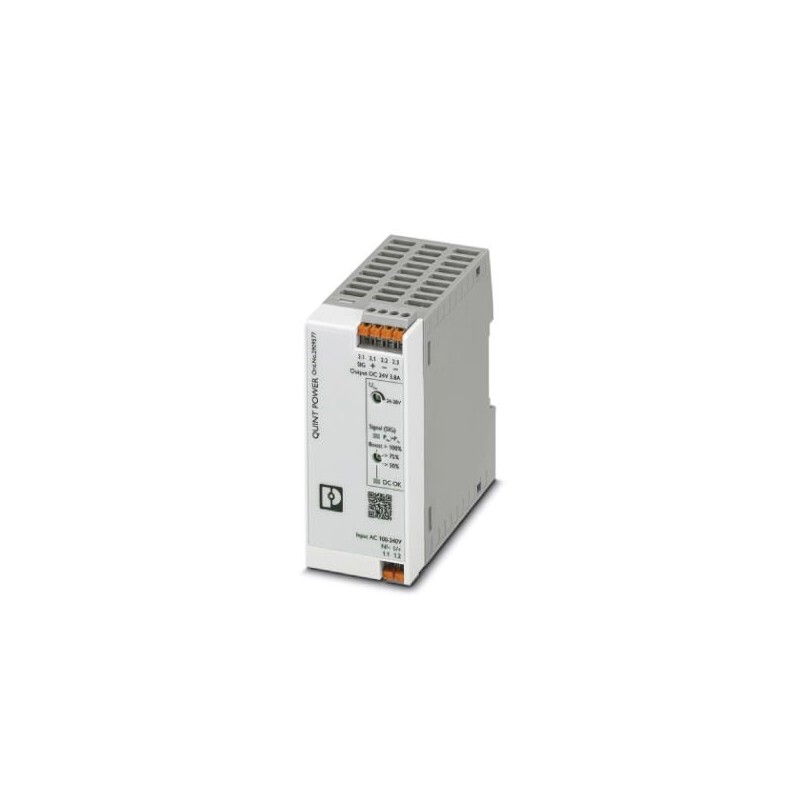

QUINT4-PS/1AC/24DC/3.8/PT 2909577 PHOENIX CONTACT Unità di alimentazione
QUINT4-PS/1AC/24DC/3.8/PT
2909577
PHOENIX_CONTACT
Unità di alimentazione
Alimentatori switching primari, QUINT POWER, Collegamento push-in, Montaggio su guida, ingresso: 1fase, uscita: 24 VDC / 3,8 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento nove mila cinque cento settanta sette |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626356488 |
| Peso per Pezzo (escluso imballaggio) | 380.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quaranta quattro mila trenta |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Temperatura ambiente (start-up di prova di tipo) | -40 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Max. umidità relativa consentita (esercizio) | ≤ 95 % (a 25 °C, senza condensa) |
| Classe climatica | 3K3 (acc. EN 60721) |
| Grado di inquinamento | Due |
| Altezza di installazione | ≤ 5000 m (> 2000 m, osservare declassamento) |
I dati di Input
| Gamma di tensione in ingresso | 100 ... 240 V AC V AC -15 % ... +10 % |
|---|---|
| 110 V DC ... 250 V DC -20 % ... +40 % | |
| Rigidità dielettrica massimo | 300 V AC 30 s |
| Corrente di scarica a PE | < 0.25 mA (264 V CA, 60 Hz) |
| Consumo di corrente | 1 A (100 V AC) |
| 0.83 A (120 V AC) | |
| 0.46 A (230 V AC) | |
| 0.44 A (240 V AC) | |
| Potenza nominale assorbita | 104 VA |
| Di spunto corrente di picco | tip. 13 (a 25 °C) |
| Rete di buffering | tip. 35 ms (120 V AC) |
| tip. 35 ms (230 V AC) | |
| Fusibile d'ingresso | 3.15 A (slow-blow, interno) |
| La scelta di opportuni interruttori | 6 ... 16 A, Caratteristica B, C, D, K o simili) |
| Tipo di protezione | Transitori di sovratensione per la protezione |
| Protezione circuito/componente | Varistore |
Dati di Output
| Tensione di uscita nominale | 24 V DC |
|---|---|
| Gamma di impostazione della tensione di uscita (USet) | 24 V DC ... 28 V DC (con portata costante) |
| Corrente in uscita nominale (miN) | 3.8 Un |
| Dynamic Boost (MiDyn.Boost) | 7 (≤ 60 °C (5 s)) |
| Declassamento | > 60 °C (DA 2,5%/K) |
| Collegamento in parallelo | Sì, per la ridondanza e con una maggiore capacità |
| Collegamento in serie | sì |
| Resistenza al Feedback | ≤ 35 V DC |
| Protezione contro i picchi di tensione in uscita | ≤ 32 V DC |
| Deviazione di regolazione | < 0.5 % (carico Statico cambiare il 10 % ... 90 %) |
| < 3 % (carico Dinamico cambiare il 10 % ... 90 %, (10 Hz)) | |
| < 0.2 % (variazione di tensione in ingresso ±10 %) | |
| Ondulazione residua | < 45 mVPP(con valori nominali) |
| Potenza di uscita | 90 W |
| Tempo di risposta tipico | 500 ms |
| Massima dissipazione di potenza nel no-condizione di carico | < 1 W (120 V AC) |
| < 1 W (230 V AC) | |
| La perdita di potenza nominale di carico max. | < 7 W (120 V AC) |
| < 6 W (230 V AC) |
Generale
| Peso netto | 0.296 kg |
|---|---|
| Efficienza | tip. 92.8 % (120 V AC) |
| tip. IL 93,7 % (230 V AC) | |
| Tensione di isolamento ingresso/uscita | 4 kV AC (tipo di test) |
| 3 kV AC (test di routine) | |
| Classe di protezione | II |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1272000 h (25 °C) |
| > 690000 h (40 °C) | |
| > 271000 h (60 °C) | |
| Istruzioni di montaggio | Montaggio su guida DIN |
I dati di connessione, ingresso
| Metodo di connessione | Push-in technology |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Quattordici |
| Lunghezza di spelatura | 10 mm |
Connessione dati, uscita
| Metodo di connessione | Push-in technology |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Quattordici |
| Lunghezza di spelatura | 10 mm |
I dati di connessione per la segnalazione
| Metodo di connessione | Push-in technology |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Quattordici |
| Lunghezza di spelatura | 10 mm |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Norme/regolamenti | EN 61000-4-2 |
| Scarica a contatto | 4 kV (Livello di Prova 2) |
| Norme/regolamenti | EN 61000-4-3 |
| Gamma di frequenza | 80 MHz A 1 GHz ... |
| Prova di forza del campo | 10 V/m (Livello di Prova 3) |
| Gamma di frequenza | 1.4 GHz 2 GHz ... |
| Prova di forza del campo | 3 V/m (Livello di Prova 2) |
| Norme/regolamenti | EN 61000-4-4 |
| Commenti | Criterio B |
| Norme/regolamenti | EN 61000-4-6 |
| Gamma di frequenza | 0.15 MHz 80 MHz ... |
| Tensione | 10 V (Livello Di Prova 3) |
| Condotto di emissione del rumore | IT 55016 EN 61000-6-4 (Classe A) |
| Norme/regolamenti | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| IT 61000-4-16 | |
| IT 61000-4-18 | |
| Standard di Sicurezza dei trasformatori | IT 61558-2-16 |
| Standard di sicurezza Elettrica | IEC 61010-2-201 (SELV) |
| Standard - dispositivi di alimentazione in bassa tensione con uscita DC | EN 61204-3 |
| Standard – bassissima tensione di Sicurezza | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Standard - isolamento Sicuro | IEC 61558-2-16 |
| IEC 61010-2-201 | |
| Standard – Limitazione di corrente di rete correnti armoniche | EN 61000-3-2 |
| Approvazioni UL | UL Listed UL 61010-1 |
| UL Listed UL 61010-2-201 | |
| UL 1310 Classe 2 Unità di Potenza | |
| ANSI/UL 121201 di Classe I, Divisione 2, Gruppi A, B, C, D (Pericolose) | |
| Shock | 18 ms, 30g, in ogni spazio di direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ±2.5 mm di ampiezza; 15 Hz E 100 Hz: 2.3 g 90 Min. (secondo IEC 60068-2-6) |
| Categoria di sovratensione (EN 61010-1) | II |
| Categoria di sovratensione (EN 62477-1) | III (≤ 2000 m) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 25; |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento quaranta due mila due cento tredicieCl@ss 6.0Venti sette millioni quaranta nove milaeCl@ss 7.0Venti sette millioni quaranta nove mila dueeCl@ss 8.0Venti sette millioni quaranta nove mila dueeCl@ss 9.0Venti sette millioni quaranta mila sette cento uno
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC/DC |
| 1a tensione d'uscita (EF006792) | 24 V |
| max. corrente d'uscita 1 (EF008284) | 7 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale corrente d'uscita 1 (EF009396) | 3.8 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 100 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 100 V |
| tensione di alimentazione nominale DC (EF007078) | 110 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 104 VA |
| potenza erogata (EF003034) | 90 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | altro |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 106 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 106 mm |
| profondità (EF000049) | 90 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
