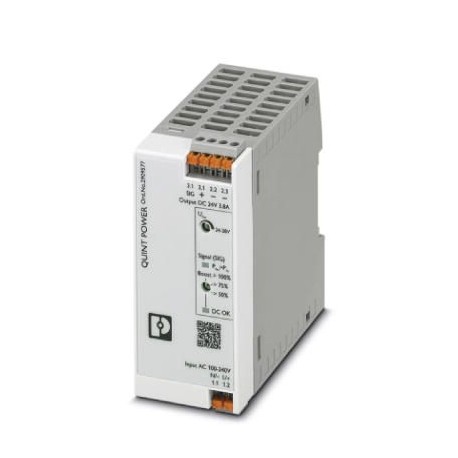

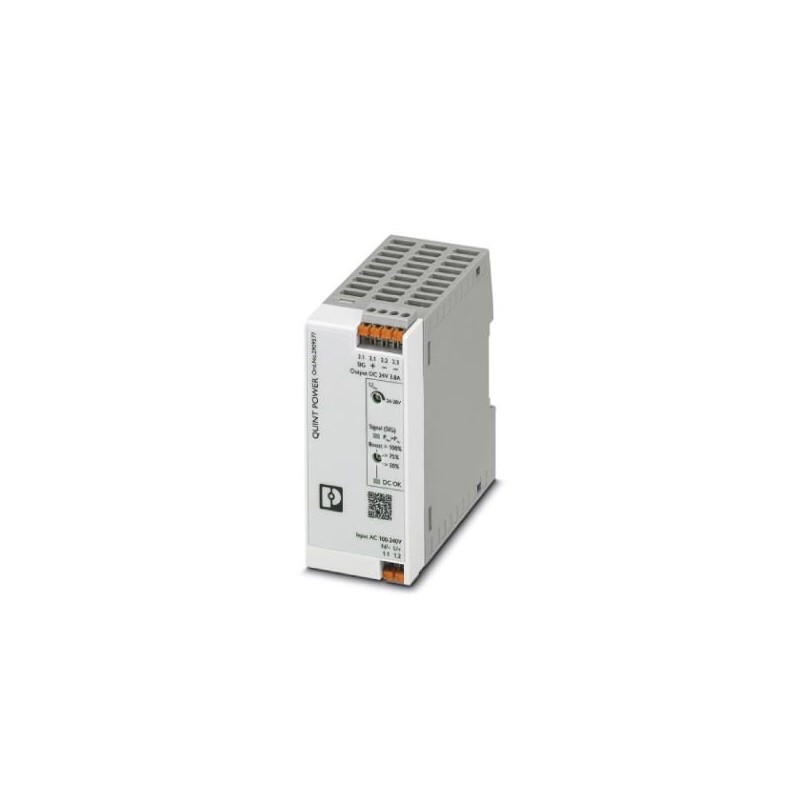

QUINT4-PS/1AC/24DC/3.8/PT 2909577 PHOENIX CONTACT Netzteil
QUINT4-PS/1AC/24DC/3.8/PT
2909577
PHOENIX_CONTACT
Netzteil
Primäre Schaltnetzteile, QUINT POWER, Push-in-Anschluss, Hutschienenmontage, Eingang:1phasig, Ausgang: 24 VDC / 3,8 A
Niederspannungsschaltgeräte > Gleichstromversorgung
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert neun tausend fünf hundert sieben und siebzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626356488 |
| Gewicht pro Stück (exklusive Verpackung) | 380.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier und vierzig tausend dreißig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (start-up-Typ getestet) | -40 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
| Klimatischen Klasse | 3K3 (in acc. mit EN 60721)verfügbar |
| Grad der Verschmutzung | Zwei |
| Installation Höhe | ≤ 5000 m (> 2000 m derating beachten) |
Input-Daten
| Input voltage range | 100 V AC ... 240 V AC -15 % ... +10 % |
|---|---|
| DC 110 V ... 250 V DC -20 % ... +40 % | |
| Spannungsfestigkeit maximale | 300 V AC 30 s |
| Ableitstrom zum PE | < 0.25 mA (264 VAC, 60 Hz) |
| Stromaufnahme | 1 A (100 V AC) |
| 0.83 A (120 V AC) | |
| 0,46 A (230 V AC) | |
| 0.44 A (240 V AC) | |
| Nenn-Leistungsaufnahme | 104 VA |
| Inrush surge current | typ. 13 A (bei 25 °C) |
| Netz-Pufferung | typ. 35 ms (120 V AC) |
| typ. 35 ms (230 V AC) | |
| Input-Sicherung | 3,15 A (träge, intern) |
| Wahl der geeigneten Leistungsschalter | 6 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar) |
| Schutzart | Transienten-überspannungsschutz |
| Schutzschaltung/ - Komponente | Varistor |
Output-Daten
| Nominale Ausgang Spannung | 24 V DC |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 24 V DC ... 28 V DC (Konstante Kapazität) |
| Nominal output current (IN) | 3.8 |
| Dynamischer Boost (IchDyn.Boost) | 7 A (≤ 60 °C (5 s)) |
| Derating | > 60 °C (2,5%/K) |
| Die Parallelschaltung | Ja, zur Redundanz und erhöhte Kapazität |
| Anschluss in Serie | ja |
| Feedback-Widerstand | ≤ 35 V DC |
| Schutz gegen überspannung am Ausgang | ≤ 32 V DC |
| Regelabweichung | < 0.5 % (bei Statischer Belastung ändern 10 % ... 90 %) |
| < 3 % (Dynamische Lastwechsel 10 % ... 90 %, (10 Hz)) | |
| < 0.2 % (änderung der Eingangsspannung ±10 %) | |
| Restwelligkeit | < 45 mVPP(mit Sollwerten) |
| Ausgangsleistung | 90 W |
| Typische Reaktionszeit | 500 ms |
| Maximale Verlustleistung im Leerlauf-Zustand | < 1 W (120 V AC) |
| < 1 W (230 V AC) | |
| Verlustleistung Nennlast max. | < 7 W (120 V AC) |
| < 6 W (230 V AC) |
Allgemeine
| Netto-Gewicht | 0.296 kg |
|---|---|
| Effizienz | typ. 92.8 % (120 V AC) |
| typ. 93.7 % (230 V AC) | |
| Isolationsspannung-Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 3 kV AC (routine test) | |
| Schutz-Klasse | II |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1272000 h (25 °C) |
| > 690000 h (40 °C) | |
| > 271000 h (60 °C) | |
| Montage-Anleitung | DIN-Schienen-Montage |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Push-in-Technologie |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Abisolierlänge | 10 mm |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Push-in-Technologie |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Abisolierlänge | 10 mm |
Verbindungsdaten für die Signalisierung
| Verbindungs-Methode | Push-in-Technologie |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Abisolierlänge | 10 mm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | 4 kV (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Test Feldstärke | 10 V/m (Test-Niveau 3) |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Test Feldstärke | 3 V/m (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-4-6 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Test-Niveau 3) |
| Geleitete emission | EN 55016, EN 61000-6-4 (Klasse A) |
| Normen/Vorschriften | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Norm - Sicherheit von Transformatoren | EN 61558-2-16 |
| Norm - Elektrische Sicherheit | IEC 61010-2-201 (SELV) |
| Standard - stromversorgungsgeräte für Niederspannung mit DC-Ausgang | EN 61204-3 |
| Standard – Safety extra-low voltage | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Norm - Sichere Trennung | IEC 61558-2-16 |
| IEC 61010-2-201 | |
| Norm – Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| UL-Zulassungen | UL-Gelistet UL 61010-1 |
| UL-Gelistet UL 61010-2-201 | |
| UL 1310 Class 2 Power Units | |
| ANSI/UL 121201 Klasse I, Division 2, Gruppen A, B, C, D (Hazardous Location) | |
| Schock | 18 ms, 30g, in jedem Raum-Richtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, ±2,5 mm amplitude; 15 Hz ... 100 Hz: 2.3 g, 90 Min. (nach IEC 60068-2-6) |
| Überspannungskategorie (EN 61010-1) | II |
| Überspannungskategorie (EN 62477-1) | III (≤ 2000 m) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzungsdauer = 25; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend zwei hundert dreizehneCl@ss 6.0Sieben und zwanzig Millionen neun und vierzig tausendeCl@ss 7.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 8.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert eins
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | AC/DC |
| 1. Ausgangsspannung (EF006792) | 24 V |
| Max. Ausgangsstrom 1 (EF008284) | 7 A |
| Ausgangsspannung einstellbar (EF007002) | Ja |
| Nennwert Ausgangsspannung 1 (EF009393) | 24 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 3.8 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung AC 50 Hz (EF007076) | 100 V |
| Bemessungsversorgungsspannung AC 60 Hz (EF007077) | 100 V |
| Bemessungsversorgungsspannung DC (EF007078) | 110 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsaufnahme (EF000346) | 104 VA |
| Leistungsabgabe (EF003034) | 90 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbauhöhe (EF000332) | 106 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 106 mm |
| Tiefe (EF000049) | 90 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
