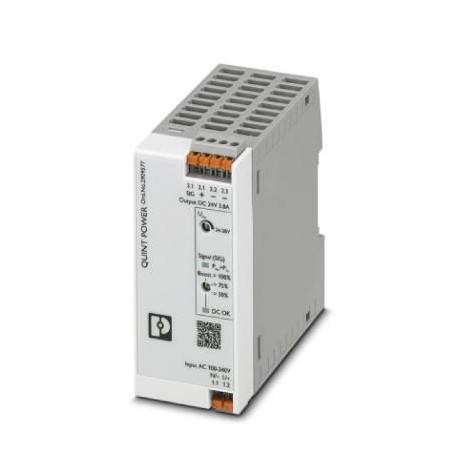

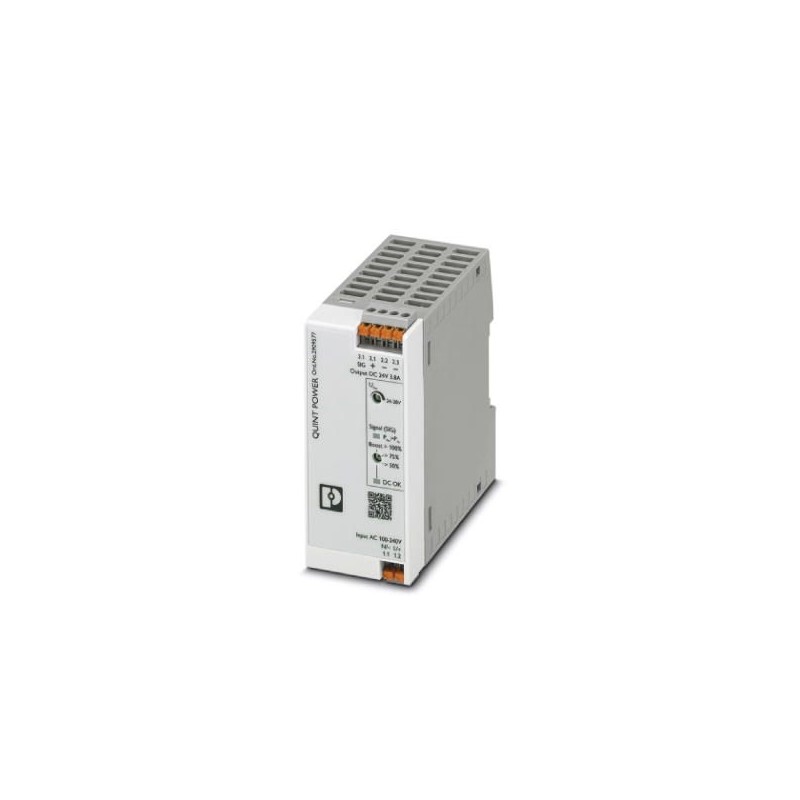

QUINT4-PS/1AC/24DC/3.8/PT 2909577 PHOENIX CONTACT Блок питания
QUINT4-PS/1AC/24DC/3.8/PT
2909577
PHOENIX_CONTACT
Блок питания
Первичные импульсные источники питания, QUINT POWER, вставное соединение, монтаж на шину, вход: 1 фаза, выход: 24 В постоянного тока / 3,8 А
Низковольтное оборудование > Источник питания постоян. тока (DC)
Источники питания
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот девять тысяч пятьсот семьдесят семь |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626356488 |
| Вес / шт. (без упаковки) | 380.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов сорок четыре тысячи тридцать |
| Страна происхождения | De (Германия) |
Условия окружающей среды
| Степень защиты | Степень защиты IP20 |
|---|---|
| Температура окружающей среды (эксплуатация) | -25 °С ... 70 °С (> 60 °C-Ухудшение Параметров: 2.5 %/К) |
| Температура окружающей среды (Тип запуска проверял) | От -40 °C |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Макс. допустимая относительная влажность (при эксплуатации) | ≤ 95 % (при 25 °C, без конденсации) |
| Климатический класс | 3K3 (в соотв. с En 60721) |
| Степень загрязнения | Два |
| Высота установки | ≤ 5000 м (> 2000 м, наблюдать снижение) |
Входные данные
| Диапазон входного напряжения | 100 В ~ ... 240 В AC -15 % ... +10 % |
|---|---|
| 110 В DC ... 250 В ПОСТ. ТОКА -20 % ... +40 % | |
| Диэлектрическая прочность максимальное | 300 В AC 30 с |
| Ток разряда ЧП | < 0,25 ма (264 В AC, 60 Гц) |
| Ток потребления | 1 А (100 В AC) |
| 0.83 А (120 В AC) | |
| 0.46 А (230 В AC) | |
| 0.44 А (240 В AC) | |
| Номинальная потребляемая мощность | 104 ва |
| Пускового тока | тип. 13 а (при 25 °C) |
| Амортизировать | тип. 35 мс (120 В AC) |
| тип. 35 мс (230 В AC) | |
| Входной предохранитель | 3.15 а (инерционный, внутренние) |
| Выбор подходящих автоматических выключателей | 6 а ... 16 а (характеристика B, С, D, K или сопоставимо) |
| Тип защиты | Переходная защита от перенапряжения |
| Защитная цепь/компонент | Варистор |
Выходные данные
| Номинальное выходное напряжение | 24 В DC |
|---|---|
| Диапазон установки выходного напряжения (уНабор) | 24 В постоянного тока ... 28 В постоянного тока (постоянная мощность) |
| Номинальный выходной ток (яН) | 3.8 В |
| Динамического Наддува (ЯДин.Повышение) | 7 А (≤ 60 °C (от 5 сек)) |
| Снижение | > 60 °C (ОТ 2.5% К/К) |
| Подключение параллельно | Да, резервирование и повышение мощности |
| Последовательное соединение | да |
| Сопротивление обратной связи | ≤ 35 В DC |
| Защита от перенапряжения напряжение на выходе | ≤ 32 В DC |
| Контроль отклонения | < 0.5 % (статическое изменение нагрузки 10 % ... 90 %) |
| < 3 % (динамические изменения нагрузки 10 % ... 90 %, (10 Гц)) | |
| < 0.2 % (изменение входного напряжения ±10 %) | |
| Остаточная пульсация | < 45 МВПП(с номинальными значениями) |
| Выходная мощность | 90 Вт |
| Типичное время отклика | 500 мс |
| Максимальная мощность рассеивания в режиме холостого хода | < 1 ВТ (120 В AC) |
| < 1 ВТ (230 В AC) | |
| Потери мощности при номинальной нагрузке Макс. | < 7 ВТ (120 В AC) |
| < 6 ВТ (230 В AC) |
Общие
| Вес нетто | 0.296 кг |
|---|---|
| Эффективность | тип. 92.8 % (120 В AC) |
| тип. 93.7 % (230 В AC) | |
| Изоляции входное напряжение/выходное | 4 кВ AC (испытания типа) |
| 3 кВ AC (плановая проверка) | |
| Класс защиты | Второй |
| Степень защиты | Степень защиты IP20 |
| НАРАБОТКА НА ОТКАЗ (МЭК 61709, С SN 29500) | > 1272000 ч (25 °С) |
| > 690000 ч (40 °С) | |
| > 271000 ч (60 °С) | |
| Инструкции по сборке | DIN-рейку |
Подключения данных, ввод
| Способ подключения | Втычной технологии |
|---|---|
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Четырнадцать |
| Длина зачистки | 10 мм |
Данные соединения, выход
| Способ подключения | Втычной технологии |
|---|---|
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Четырнадцать |
| Длина зачистки | 10 мм |
Данные подключения для сигнализации
| Способ подключения | Втычной технологии |
|---|---|
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Четырнадцать |
| Длина зачистки | 10 мм |
Стандартов и правил
| Электромагнитная совместимость | Соответствие директиве EMC 2014/30/ЕС |
|---|---|
| Стандартов/регламентов | В En 61000-4-2 |
| Контактный разряд | 4 кв (испытательный Уровень 2) |
| Стандартов/регламентов | Ен 61000-4-3 |
| Частотный диапазон | 80 МГц ... 1 ГГц |
| Испытание на прочность поле | 10 В/м (испытательный Уровень 3) |
| Частотный диапазон | 1.4 ГГц 2 ГГц ... |
| Испытание на прочность поле | 3 В/м (испытательный Уровень 2) |
| Стандартов/регламентов | Ен 61000-4-4 |
| Комментарии | Критерий Б |
| Стандартов/регламентов | По en 61000-4-6 |
| Частотный диапазон | 0.15 МГц ... 80 МГц |
| Напряжение | 10 В (Тест 3) |
| Провели эмиссию шума | По en 55016 с En 61000-6-4 (класс A) |
| Стандартов/регламентов | С En 61000-4-8 |
| Ен 61000-4-11 | |
| В En 61000-4-9 | |
| В En 61000-4-12 | |
| В En 61000-4-16 | |
| АН 61000-4-18 | |
| Стандарт - безопасность трансформаторов | АН 61558-2-16 |
| Стандарт - электробезопасность | МЭК 61010-2-201 (БСНН) |
| Стандартного устройства электропитания для низкого напряжения с выхода DC | По en 61204-3 |
| Стандарт – безопасного сверхнизкого напряжения | МЭК 61010-1 (БСНН) |
| МЭК 61010-2-201 (ЗСНН) | |
| Стандарт - безопасная изоляция | МЭК 61558-2-16 |
| 61010-2-201 МЭК | |
| Стандарт – ограничение сетевой гармоники | С En 61000-3-2 |
| Утверждениями ul | Ул перечисленный ul 61010-1 |
| Ul перечислил ул 61010-2-201 | |
| Ul 1310 класса 2 блока питания | |
| Стандарт ANSI/ul класса 121201 I, раздел 2, группы A, B, С, D (опасные места) | |
| Шок | 18 мс, 30г, в каждой космической направления (согласно IEC 60068-2-27) |
| Вибрации (операция) | < 15, амплитуда ±2,5 Гц мм; 15 Гц ... 100 Гц: 2,3 г 90 мин. (в соответствии с МЭК 60068-2-6) |
| Категория перенапряжения (по en 61010-1) | Второй |
| Категория перенапряжения (в 62477-1) | III степени (≤ 2000 м) |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 25; |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести сорок две тысячи двести тринадцатьЭСЛ@СС 6.0Двадцать семь миллионов сорок девять тысячЭСЛ@СС 7.0Двадцать семь миллионов сорок девять тысяч дваЭСЛ@СС 8.0Двадцать семь миллионов сорок девять тысяч дваЭСЛ@СС 9.0Двадцать семь миллионов сорок тысяч семьсот один
| Характеристика | Значение |
|---|---|
| Voltage type (supply voltage) (EF002991) | AC/DC |
| 1st secondary output voltage (EF006792) | 24 V |
| Max. output current 1 (EF008284) | 7 A |
| Secondary voltage adjustable (EF007002) | Yes |
| Nominal value output voltage 1 (EF009393) | 24 V |
| Nominal value output current 1 (EF009396) | 3.8 A |
| Short-circuit-proof (EF007332) | Yes |
| Rated supply voltage AC 50 Hz (EF007076) | 100 V |
| Rated supply voltage AC 60 Hz (EF007077) | 100 V |
| Rated supply voltage DC (EF007078) | 110 V |
| Output voltage stabilized (EF003092) | Yes |
| Power consumption (EF000346) | 104 VA |
| Power output (EF003034) | 90 W |
| Stabilized (EF005302) | Yes |
| Type of electric connection (EF003961) | Other |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting possible (EF003973) | No |
| Modular version (EF001126) | No |
| Built-in height (EF000332) | 106 mm |
| Direct mounting possible (EF005689) | No |
| Width (EF000008) | 45 mm |
| Height (EF000040) | 106 mm |
| Depth (EF000049) | 90 mm |
| Suitable for safety functions (EF001597) | Yes |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Degree of protection (IP) (EF005474) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
