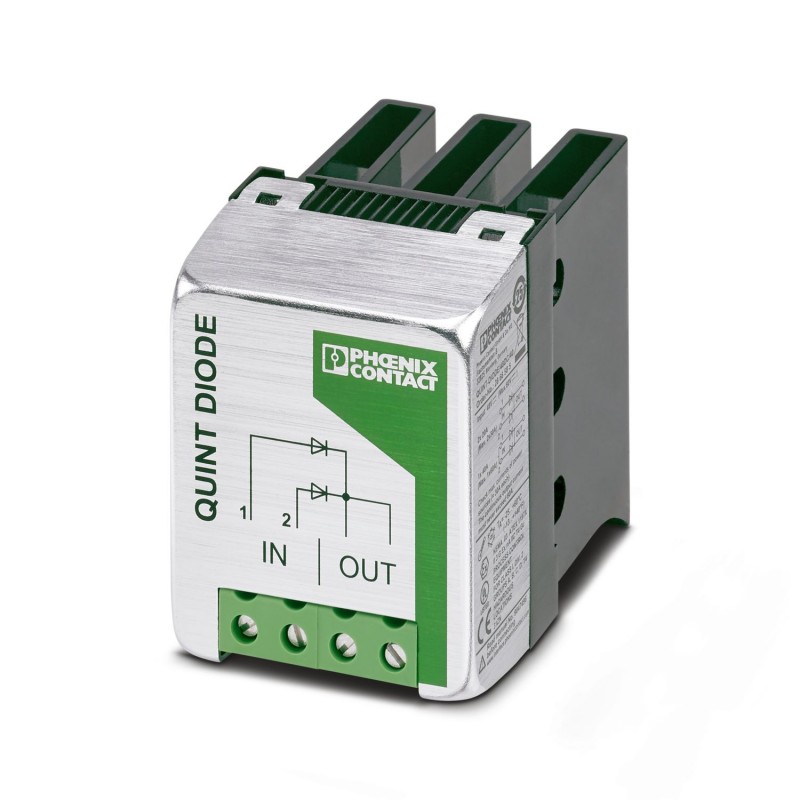

QUINT-DIODE/48DC/40 2866585 PHOENIX CONTACT Módulo de redundância, com pintura de proteção
QUINT-DIODE/48DC/40
2866585
PHOENIX_CONTACT
Módulo de redundância, com pintura de proteção
Módulo de redundância QUINT-DIODE/48DC/40
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2866585 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4046356494458 |
| Peso por unidade (exclusive embalagem) | 679,000 GRM |
| Número do imposto alfandegário | 85049091 |
| País de origem | CN (China) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating, -25 ... 60℃) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Grau de impurezas | 2 |
Dados de entrada
| Tensão nominal de entrada | 48 V DC (Tensão nominal UN) |
|---|---|
| < 60 V DC (Umáx.) | |
| Faixa de tensão de entrada | 10 V DC ... 60 V DC |
| Corrente nominal de entrada | 2x 20 A |
| 1x 40 A | |
| Máxima corrente de entrada | 2x 19 A (6 mm² com 40 °C) |
| 1x 39 A (6 mm² com 40 °C) | |
| 2x 16 A (6 mm² com 60 °C) | |
| 1x 32 A (6 mm² com 60 °C) | |
| 2x 27 A (10 mm² com 40 °C) | |
| 1x 54 A (10 mm² com 40 °C) | |
| 2x 21 A (10 mm² com 60 °C) | |
| 1x 43 A (10 mm² com 60 °C) | |
| 2x 30 A (16 mm² com 40 ℃) | |
| 1x 60 A (16 mm² com 40 ℃) | |
| 2x 24 A (16 mm² com 60 °C) | |
| 1x 48 A (16 mm² com 60 °C) | |
| Corrente nominal de entrada | 2x 20 A |
| 1x 40 A | |
| Máxima corrente de entrada | 2x 17 A (6 mm² a 40 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) |
| 1x 35 A (6 mm² a 40 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 2x 14 A (6 mm² a 60 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 1x 28 A (6 mm² a 60 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 2x 24 A (10 mm² a 40 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 1x 49 A (10 mm² a 40 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 2x 19 A (10 mm² a 60 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 1x 39 A (10 mm² a 60 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 2x 27 A (16 mm² a 40 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 1x 54 A (16 mm² a 40 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 2x 22 A (16 mm² a 60 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) | |
| 1x 44 A (16 mm² a 60 °C para espaços potencialmente explosivos: Classe I, Div. 2, Grupos A, B, C, D; T4) |
Dados de saída
| Tensão de saída nominal | 47,3 V DC (Queda de tensão entrada/saída 48 V ... 0,7 V) |
|---|---|
| Corrente nominal de saída (IN) | 40 A |
| Ligável em série | Não |
| Dissipação de energia carga nominal máxima | 28 W |
Geral
| Peso líquido | 0,7 kg |
|---|---|
| Eficiência | > 97 % |
| Tensão de isolamento entrada/PE | 1 kV |
| Tensão de isolamento saída/PE | 1 kV |
| Classe de proteção | II |
| Grau de proteção | IP20 |
| Posição de montagem | trilho de fixação horizontal e vertical NS 35, EN 60715 |
| Instrução de montagem | alinhável: horizontal 20 mm, vertical 50 mm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 10 mm² |
| Bitola mín. do condutor AWG | 20 |
| Bitola máx. do condutor AWG | 6 |
| Comprimento de isolamento | 10 mm |
| Rosca | M4 |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 10 mm² |
| Bitola mín. do condutor AWG | 20 |
| Bitola máx. do condutor AWG | 6 |
| Comprimento de isolamento | 10 mm |
| Rosca | M4 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Radiação de interferência | EN 55011 |
| Resistência contra interferência | EN 61000-6-2:2005 |
| Conexão conforme norma | CUL |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2006/95/CE |
| Norma - Segurança elétrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
| Declaração de conformidade de acordo com EN 60079-15 | II 3 G Ex nA II T4 X |
| Certificações UL | UL/C-UL requerido UL 508 |
| UL/C-UL reconhecido UL 60950-1 | |
| UL/C-UL registrado UL 1604 Classe I, Divisão 2, Grupos A, B, C, D | |
| Choque | 30g, 18 ms conforme IEC 60068-2-27 |
| Vibração (funcionamento) | 3 Hz ... 15 Hz, amplitude ± 2,5 mm; 15 Hz ... 100 Hz, 2,3g conforme IEC 60068-2-6 |
| ATEX | II 3 G Ex nA II T4 |
Classificações
eCl@ss 4.027040801eCl@ss 4.127040801eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
