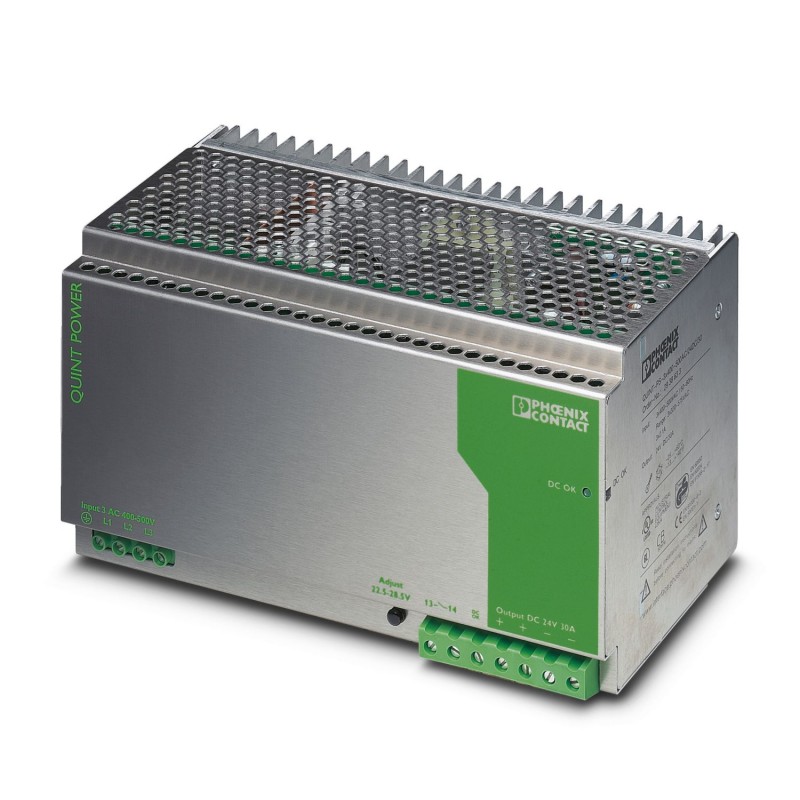

QUINT-PS-3X400-500AC/24DC/30 2938633 PHOENIX CONTACT Fonte de alimentação
QUINT-PS-3X400-500AC/24DC/30
2938633
PHOENIX_CONTACT
Fonte de alimentação
Fonte de alimentação. Carr. Padrão, 24 V DC/30 A, comutado primário, trifásico
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2938633 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 411 (IF-2002) |
| GTIN | 4017918910983 |
| Peso por unidade (exclusive embalagem) | 3.300,000 GRM |
| Número do imposto alfandegário | 85044030 |
| País de origem | DE (Alemanha) |
Medidas
| Largura | 240 mm |
|---|---|
| Altura | 130 mm |
| Profundidade | 130 mm |
| Largura com montagem alternativa | 122 mm |
| Altura com montagem alternativa | 243 mm |
| Profundidade com montagem alternativa | 243 mm |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 95 % (com 25 °C, sem condensação) |
Dados de entrada
| Faixa de tensão nominal de entrada | 3x 400 V AC ... 500 V AC |
|---|---|
| Faixa de tensão de entrada | 3x 320 V AC ... 575 V AC (para todas as três fases) |
| 450 V DC ... 800 V DC | |
| Faixa de frequência CA | 45 Hz ... 65 Hz |
| Faixa de frequência DC | 0 Hz |
| Consumo de energia | ca. 3x 2,1 A (400 V AC) |
| 3x 1,7 A (480 V AC) | |
| Consumo de potência nominal | 720 W |
| Irupção da corrente | < 15 A (típico) |
| Tempo permissível de falha de rede | > 20 ms (com 3 x 400 V AC ) |
| > 20 ms (com 3 x 480 V AC ) | |
| Fusível de entrada | externo através de 3 disjuntores de linha 6 A, 10 A ou 16 A, caracteristíca B |
Dados de saída
| Tensão de saída nominal | 24 V DC ±1 % |
|---|---|
| Faixa de ajuste da tensão de saída (USet) | 22,5 V ... 28,5 V |
| Corrente nominal de saída (IN) | 30 A (até 60 °C) |
| POWER BOOST (IBoost) | 35 A |
| Ligável em paralelo | sim, para montagem de instalações redundantes e para elevação de capacidade |
| Ligável em série | Sim |
| Rypple residual | < 100 mVSS |
| Potência de saída | 720 W |
| Tempo de ligação típico | < 1 s |
| Picos de ligação com carga nominal | < 100 mVSS(20 MHz) |
| Dissipação de energia sem carga nominal máxima | < 14 W |
| Dissipação de energia carga nominal máxima | < 62 W |
Geral
| Peso líquido | 3,3 kg |
|---|---|
| Indicação de tensão operacional | LED verde |
| Eficiência | > 92 % |
| Tensão de isolamento entrada/saída | 2 kV (Teste unitário) |
| 4 kV (Teste típico) | |
| Classe de proteção | I (com conexão PE) |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posição de montagem | sobre trilho de fixação horizontal NS 35 conforme EN 60715 |
| Instrução de montagem | alinhável: vertical na distância = 5 cm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 10 |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 10 mm² |
| Bitola mín. do condutor AWG | 20 |
| Bitola máx. do condutor AWG | 6 |
| Comprimento de isolamento | 10 mm |
Sinalização
| Denominação saída | ativo |
|---|---|
| Descrição da saída | UOUT> 0,9 x UN: Sinal alto |
| Tensão de saída | + 24 V DC (Sinal) |
| Capacidade de corrente | máx. 40 mA |
| Indicação de estado | LED verde (Uout< 0,9 x UN: LED pisca) |
| Denominação saída | sem voltagem |
| Descrição da saída | Contato de relé, UOUT> 0,9 x UN: Contato fechado |
| Tensão de comutação máxima | ≤ 30 V AC/DC |
| Corrente de ligação máxima | ≤ 1 A |
| Capacidade de corrente | ≤ 1 A |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV 89/336/EWG |
|---|---|
| Radiação de interferência | EN 55011 (EN 55022) |
| Resistência contra interferência | EN 61000-6-2:2005 |
| Conexão conforme norma | CUL |
| Norma - Segurança elétrica | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norma - Isolação segura | DIN VDE 0100-410 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
