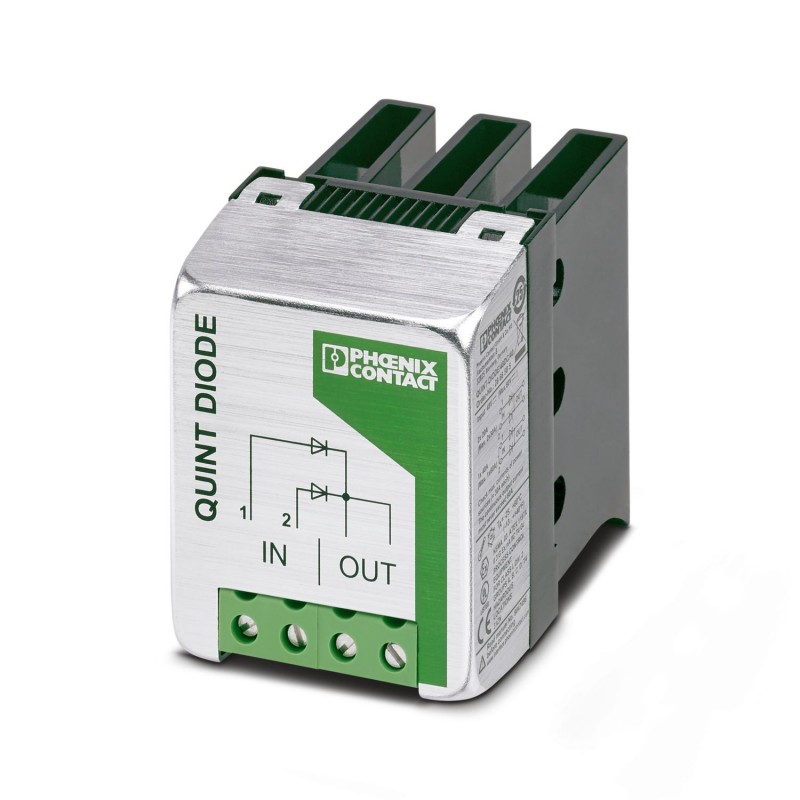

QUINT-DIODE/48DC/40 2866585 PHOENIX CONTACT Modulo di ridondanza, verniciatura di protezione
QUINT-DIODE/48DC/40
2866585
PHOENIX_CONTACT
Modulo di ridondanza, verniciatura di protezione
Modulo di ridondanza QUINT-DIODE/48DC/40
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2866585 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMRP44 - |
| GTIN | 4046356494458 |
| Peso per pezzo (confezione esclusa) | 679,000 g |
| Numero tariffa doganale | 85049091 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating, -25 ... 60°C) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Tensione d'ingresso nominale | 48 V DC (UN) |
|---|---|
| < 60 V DC (Umax) | |
| Range tensione d'ingresso | 10 V DC ... 60 V DC |
| Corrente nominale di ingresso | 2x 20 A |
| 1x 40 A | |
| Max. corrente d’ingresso | 2x 19 A (6 mm² a 40 ℃) |
| 1x 39 A (6 mm² a 40 ℃) | |
| 2x 16 A (6 mm² a 60 ℃) | |
| 1x 32 A (6 mm² a 60 ℃) | |
| 2x 27 A (10 mm² a 40 ℃) | |
| 1x 54 A (10 mm² a 40 ℃) | |
| 2x 21 A (10 mm² a 60 ℃) | |
| 1x 43 A (10 mm² a 60 ℃) | |
| 2x 30 A (16 mm² a 40 ℃) | |
| 1x 60 A (16 mm² a 40 ℃) | |
| 2x 24 A (16 mm² a 60 ℃) | |
| 1x 48 A (16 mm² a 60 ℃) | |
| Corrente nominale di ingresso | 2x 20 A |
| 1x 40 A | |
| Max. corrente d’ingresso | 2x 17 A (6 mm² con 40 °C per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) |
| 1x 35 A (6 mm² con 40 °C per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) | |
| 2x 14 A (6 mm² con 60 ℃ per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) | |
| 1x 28 A (6 mm² con 60 ℃ per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) | |
| 2x 24 A (10 mm² con 40 ℃ per aree Ex: Class I, Div. 2; gruppi A, B, C, D; T4) | |
| 1x 49 A (10 mm² con 40 ℃ per aree Ex: Class I, Div. 2; gruppi A, B, C, D; T4) | |
| 2x 19 A (10 mm² con 60 ℃ per aree Ex: Class I, Div. 2; gruppi A, B, C, D; T4) | |
| 1x 39 A (10 mm² con 60 ℃ per aree Ex: Class I, Div. 2; gruppi A, B, C, D; T4) | |
| 2x 27 A (16 mm² con 40 ℃ per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) | |
| 1x 54 A (16 mm² con 40 ℃ per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) | |
| 2x 22 A (16 mm² con 60 ℃ per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) | |
| 1x 44 A (16 mm² con 60 ℃ per aree Ex: Class I, Div. 2, gruppi A, B, C, D; T4) |
Dati d'uscita
| Tensione di uscita nominale | 47,3 V DC (Caduta di tensione ingresso/uscita 48 V ... 0,7 V 0,7 V) |
|---|---|
| Corrente nominale di uscita (IN) | 40 A |
| Possibilità di collegamento in serie | No |
| Max. potenza dissipata con carico nominale | 28 W |
Generalità
| Peso netto | 0,7 kg |
|---|---|
| Efficienza | > 97 % |
| Tensione di isolamento ingresso/PE | 1 kV |
| Tensione di isolamento uscita/PE | 1 kV |
| Classe di protezione | II |
| Grado di protezione | IP20 |
| Posizione d'installazione | Guida di supporto orizzontale e verticale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 20 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione conduttore AWG min. | 20 |
| Sezione conduttore AWG max. | 6 |
| Lunghezza di spelatura | 10 mm |
| Filettatura | M4 |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione conduttore AWG min. | 20 |
| Sezione conduttore AWG max. | 6 |
| Lunghezza di spelatura | 10 mm |
| Filettatura | M4 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 55011 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Dichiarazione di conformità a norma EN 60079-15 | II 3 G Ex nA II T4 X |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D | |
| Urti | 30g, 18 ms a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 3 Hz ... 15 Hz, a norma ± 2,5 mm; 15 Hz ... 100 Hz, 2,3g a norma IEC 60068-2-6 |
| ATEX | II 3 G Ex nA II T4 |
Classifiche
eCl@ss 4.027040801eCl@ss 4.127040801eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
