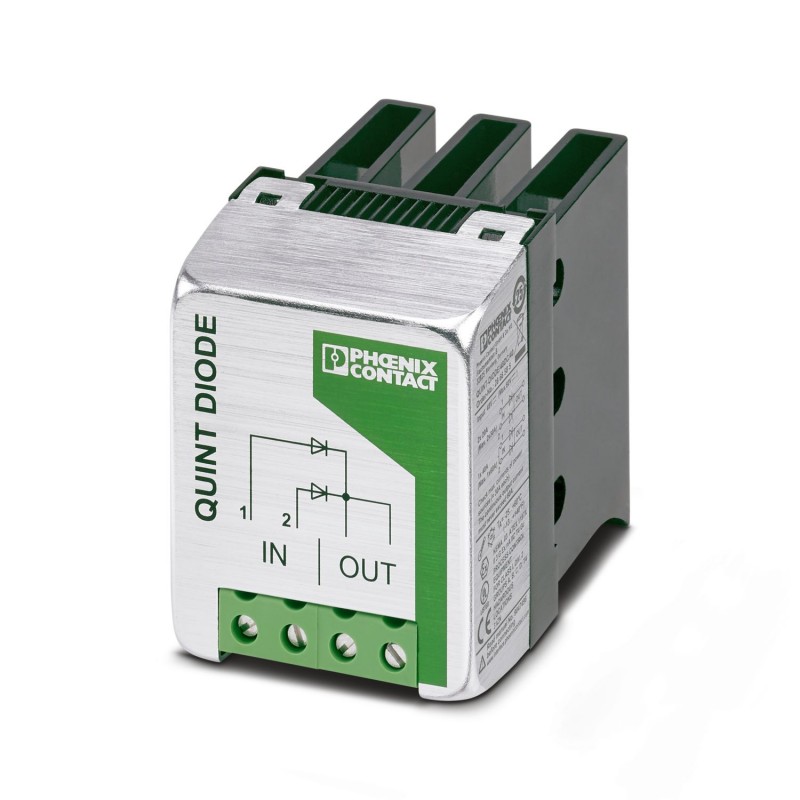

QUINT-DIODE/48DC/40 2866585 PHOENIX CONTACT Резервный модуль, с защитным покрытием
QUINT-DIODE/48DC/40
2866585
PHOENIX_CONTACT
Резервный модуль, с защитным покрытием
Модуль резервирования QUINT-DIODE/48DC/40
Источники питания
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2866585 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4046356494458 |
| Вес/шт. (без упаковки) | 679,000 GRM |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (при > 60 °C изменение параметров, -25 ... 60 °C) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень загрязнения | 2 |
Входные данные
| Номинальное напряжение на входе | 48 В DC (UN) |
|---|---|
| < 60 В DC (Uмакс.) | |
| Диапазон входных напряжений | 10 В DC ... 60 В DC |
| Номинальный входной ток | 2x 20 A |
| 1x 40 A | |
| Максимальный входной ток | 2x 19 A (6 мм² при 40 °C) |
| 1x 39 A (6 мм² при 40 °C) | |
| 2x 16 A (6 мм² при 60 ℃) | |
| 1x 32 A (6 мм² при 60 ℃) | |
| 2x 27 A (10 мм² при 40 ℃) | |
| 1x 54 A (10 мм² при 40 ℃) | |
| 2x 21 A (10 мм² при 60 ℃) | |
| 1x 43 A (10 мм² при 60 ℃) | |
| 2x 30 A (16 мм² при 40 ℃) | |
| 1x 60 A (16 мм² при 40 ℃) | |
| 2x 24 A (16 мм² при 60 ℃) | |
| 1x 48 A (16 мм² при 60 ℃) | |
| Номинальный входной ток | 2x 20 A |
| 1x 40 A | |
| Максимальный входной ток | 2x 17 A (6 мм² при 40 °C для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) |
| 1x 35 A (6 мм² при 40 °C для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) | |
| 2x 14 A (6 мм² при 60 ℃ для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) | |
| 1x 28 A (6 мм² при 60 ℃ для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) | |
| 2x 24 A (10 мм² при 40 ℃ для взрывоопасных помещений: Класс I, раздел 2; группы A, B, C, D; T4) | |
| 1x 49 A (10 мм² при 40 ℃ для взрывоопасных помещений: Класс I, раздел 2; группы A, B, C, D; T4) | |
| 2x 19 A (10 мм² при 60 ℃ для взрывоопасных помещений: Класс I, раздел 2; группы A, B, C, D; T4) | |
| 1x 39 A (10 мм² при 60 ℃ для взрывоопасных помещений: Класс I, раздел 2; группы A, B, C, D; T4) | |
| 2x 27 A (16 мм² при 40 ℃ для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) | |
| 1x 54 A (16 мм² при 40 ℃ для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) | |
| 2x 22 A (16 мм² при 60 ℃ для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) | |
| 1x 44 A (16 мм² при 60 ℃ для взрывоопасных помещений: Класс I, раздел 2, группы A, B, C, D; T4) |
Выходные данные
| Номинальное напряжение | 47,3 В DC (Падение напряжения на входе/выходе 48 В ... 0,7 В) |
|---|---|
| Номинальный ток на выходе (IN) | 40 A |
| Возможность последовательного подключения | Нет |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 28 Вт |
Общие сведения
| Вес нетто | 0,7 кг |
|---|---|
| КПД | > 97 % |
| Напряжения изоляции, вход/PE | 1 кВ |
| Напряжения изоляции, выход/PE | 1 кВ |
| Степень защиты | II |
| IP20 | |
| Монтажное положение | горизонтальная и вертикальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: отступ по горизонтали 20 мм, по вертикали 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 55011 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Свидетельство о соответствии согл. EN 60079-15 | II 3 G Ex nA II T4 X |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL, одобренный UL 60950-1 | |
| UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D | |
| Ударопрочность | 30г, 18 мс согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 3 Гц ... 15 Гц, амплитуда ± 2,5 мм; 15 Гц ... 100 Гц, 2,3г согласно МЭК 60068-2-6 |
| ATEX | II 3 G Ex nA II T4 |
Классификация
eCl@ss 4.027040801eCl@ss 4.127040801eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION RU .pdf | 28 Mbytes |
|
