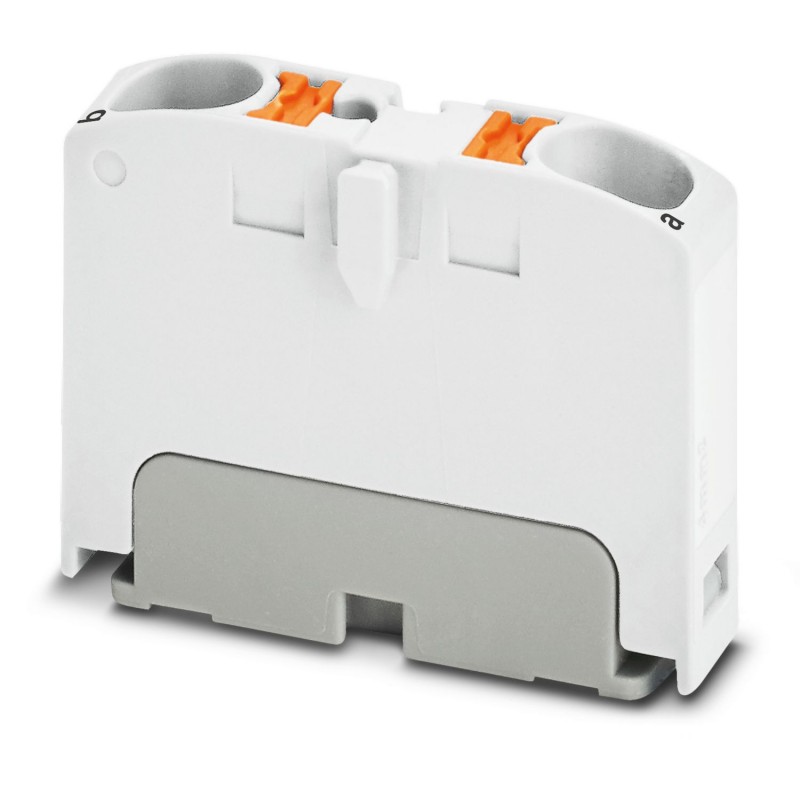

PTFIX 2X4 WH 1028366 PHOENIX CONTACT Bloco para distribuição, Borne de base, tensão nominal: 450 V, corrente..
PTFIX 2X4 WH
1028366
PHOENIX_CONTACT
50
Bloco para distribuição, Borne de base, tensão nominal: 450 V, corrente nominal: 32, tipo de Conexão: Conexão push-in, número de conexões: 2, seção: 0,2 mm2-6 mm2, calibre de diâmetro de fios: 24-10, largura: 6,2 mm, altura: 21,7 mm, cor: branco, classe de montagem: encravar no adaptador para trilho
Bloco de distribuição, Terminal de base, tensão nominal: 800 V, corrente nominal: 32 A, número de ligações: 2, tipo de ligação: Ligação push-in, Secção de dimensionamento: 4 mm², Secção de corte: 0,2 mm² - 6 mm², classe de montagem: adaptador de intertravamento em calha, Montagem direta com flange, Antena, cor: branco
Monobloco, bloco básico de terminais, tensão nominal: 450 V, Número de conexões: 2, Tipo de conexão: Conexão push-in, Conexão push-in, Seção de referência: 4 mm2, Seção transversal: 0,2 mm² - 6 mm², Tipo de montagem: Inserção para adaptador de perfil, montagem direta na flange, volante manual, cor: branco
Blocos de terminais > Terminal de conexão de passagem
Sistema de bloco FIX
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Tipo de produto | Bloco de válvulas |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Status de gerenciamento de dados | |
| Revisão do artigo | 02 |
| Propriedades de isolamento | |
| Categoria de sobrecarga | Iii |
| Tensão nominal de resistência ao choque | 8 kV |
| Dissipação máxima de potência em condições nominais | 1,02 W |
| Número de conexões por andar | 2 |
| Seção nominal | 4 mm² |
| Seção designada ao AWG | 12 |
| Comprimento de extração | 10 mm... 12 milímetros |
| Modelo | A4 |
| Conexão conforme o padrão | IEC 60998-2-2 |
| Tensão nominal | 450 V (de acordo com IEC 60998-2-2) |
| Comprimento de extração | 10 mm... 12 milímetros |
| Conexão conforme o padrão | IEC 60947-7-1 |
| Seção transversal do condutor rígido | 0,2 mm² ... 6 mm² |
| Seção de Condutores do AWG | 24 ... 10 (conversão para IEC) |
| Seção de condutor suave | 0,2 mm² ... 4 mm² |
| Seção de Condutor Suave [AWG] | 24 ... 12 (conversão IEC) |
| Seção condutora flexível (ponta plástica sem mangas) | 0,2 mm² ... 4 mm² |
| Seção condutora flexível (tampa final com manga plástica) | 0,2 mm² ... 4 mm² |
| 2 condutores flexíveis de mesma seção transversal com broca dupla e soquete plástico | 0,5 mm² ... 1 mm² |
| Nome internacional. | 32 A |
| Corrente máxima de carga | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Corrente acumulada máxima | A corrente máxima de carga dos pontos de conexão individuais não deve ser excedida. |
| Tensão nominal | 800 V |
| nota | IEC 60947-7-1 se aplica apenas quando são usados acessórios de fixação. |
| Seção nominal | 4 mm² |
| Seção de Conexão Direta | |
| Seção transversal do condutor rígido | 0,5 mm² ... ² de 6 milímetros |
| Seção Condutora Rígida [AWG] | 20 ... 10 (conversão para IEC) |
| Seção condutora flexível (ponta plástica sem mangas) | 0,75 mm² ... 4 mm² |
| Seção condutora flexível (tampa final com manga plástica) | 0,5 mm² ... 4 mm² |
| largo | 6,2 milímetros |
| altura | 28,6 milímetros |
| profundidade | 21,7 milímetros |
| cor | branco (RAL 9010) |
| Classe de inflamabilidade segundo a UL 94 | V0 |
| Grupo de Isolamento | eu |
| Material isolante | PAPAI |
| Uso de isolamento estático frio | -60 °C |
| Índice de temperatura relativa do material isolante (Elec.; UL 746 (B) | 130 °C |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidade da superfície NFPA 130 (ASTM E 162) | Sucesso |
| Densidade Específica de Gases de Combustão Ópticos NFPA 130 (ASTM E 662) | Sucesso |
| Toxicidade dos Gases de Combustão da NFPA 130 (SMP 800C) | Sucesso |
| Teste de Tensão de Choque | |
| Valor de Ajuste de Tensão do Indicador | 9,8 kV |
| Resultado | Teste bem-sucedido |
| Teste de aquecimento | |
| Requisito para controle de aquecimento | Aumento de temperatura ≤ 45 K |
| Resultado | Teste bem-sucedido |
| Resistência de corrente de curto prazo 4 mm² | 0,48 kA |
| Resistência de corrente de curto prazo 6 mm² | 0,72 kA |
| Resultado | Teste bem-sucedido |
| Resistência dielétrica em frequências industriais | |
| Valor de Ajuste de Tensão do Indicador | 2 quilov |
| Resultado | Teste bem-sucedido |
| Características mecânicas | |
| Parede lateral aberta | Não |
| Resistência mecânica | |
| Resultado | Teste bem-sucedido |
| Fixação ao suporte | |
| Resultado | Teste bem-sucedido |
| nota | Ao justapor múltiplos blocos, os elementos básicos devem ser posicionados de forma que no máximo 2 blocos fiquem suspensos livremente entre eles. Os elementos de flange devem ser instalados a cada 6 blocos. |
| Dependendo do uso e da carga mecânica, também é possível escolher outros arranjos dos acessórios de montagem. | |
| O adaptador de trilho DIN PTFIX-NS35 é projetado para até 9 blocos. | |
| Investigação de danos e afrouxamento dos condutores | |
| Velocidade de rotação | 10 RPM |
| Turnês | 135 |
| Seção de Motorista/Peso | 0,2 mm2/0,2 kg |
| 4 milímetros2/0,9 kg | |
| 6mm2/1,4 kg | |
| Resultado | Teste bem-sucedido |
| Envelhecimento | |
| Ciclos de Temperatura | 192 |
| Resultado | Teste bem-sucedido |
| Teste do Creme de Agulha | |
| Momento de ação | 30 seg |
| Resultado | Teste bem-sucedido |
| Oscilações/crepitações de banda larga | |
| Especificação de Controle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Teste de vida útil de Categoria 2, em quadro rotativo |
| frequência | fá1= 5 Hz a f2= 250 Hz |
| Nível de TEA | 6,12 (m/s²)²/Hz |
| Aceleração | 3,12g |
| Tempo de inspeção por eixo | 5 horas |
| Sensação de controle | Eixos X, Y e Z |
| Resultado | Teste bem-sucedido |
| Choques | |
| Especificação de Controle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Formulário de Acidente | Semi-senoidal |
| Aceleração | 30g |
| Duração dos choques | 18 ms |
| Número de downloads em cada direção | 3 |
| Sensação de controle | eixos X, Y e Z (pos. e negativo) |
| Resultado | Teste bem-sucedido |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -60 °C... 110 °C (Faixa de temperatura de operação, incluindo autoaquecimento, temperatura máxima de operação de curto prazo, veja RTI Elec.) |
| Temperatura Ambiente (Armazenamento/Transporte) | -25 °C... 60 °C (por um período limitado, no máximo 24 horas, de -60 a +70 °C) |
| Temperatura Ambiente (Montagem) | -5 °C ... 70 °C |
| Temperatura ambiente (confirmado) | -5 °C ... 70 °C |
| Umidade permitida (em operação) | 20 % ... 90 % |
| Umidade permitida (armazenamento/transporte) | 30 % ... 70 % |
| Conexão conforme o padrão | IEC 60998-2-2 |
| IEC 60947-7-1 |
| Tipo de montagem | Conecte o adaptador de perfil |
| Montagem direta com flange | |
| volante |
| Característica | Valor |
|---|---|
| Corrente nominal especificada In (EF008250) | 32 A |
| Tensão especificada de funcionamento (EF000228) | 800 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 2 |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidade (EF000049) | 21.7 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Branco |
| Níveis ligados internamente (EF002661) | Sim |
