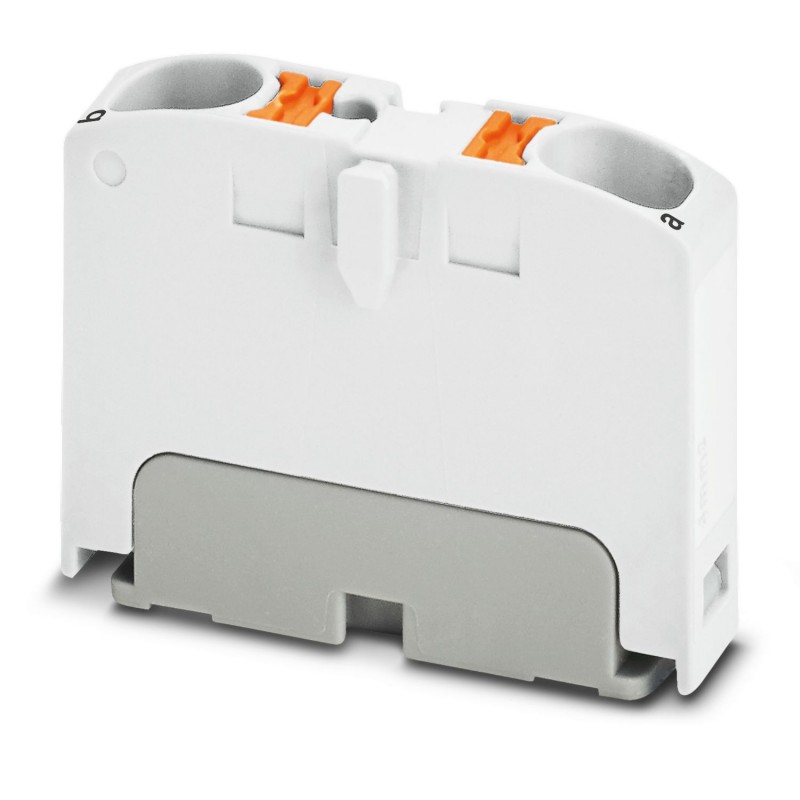

PTFIX 2X4 WH 1028366 PHOENIX CONTACT Block für distribution, Terminal base, Nennspannung: 450 V Nennstrom: 3..
PTFIX 2X4 WH
1028366
PHOENIX_CONTACT
50
Block für distribution, Terminal base, Nennspannung: 450 V Nennstrom: 32 A, Art der Verbindung: push-in-Anschluss, Anzahl der Anschlüsse: 2 Abschnitt: 0,2 mm2-6 mm2, AWG: 24-10 Breite: 6,2 mm, Höhe: 21,7 mm, Farbe: weiß, Montageart: interlock adapter für schiene
Verteilerblock, Basisklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anzahl Anschlüsse: 2, Anschlussart: Push-in-Anschluss, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 6 mm², Montageart: Verriegelung in Hutschienenadapter, Direktmontage mit Flansch, Antenne, Farbe: weiß
Monobloc, Basis-Klemmenblock, Nennspannung: 450 V, Anzahl der Anschlüsse: 2, Verbindungstyp: Push-in-Verbindung, Push-in-Verbindung, Referenzabschnitt: 4 mm², Querschnitt: 0,2 mm² - 6 mm², Montagetyp: Klick-zu-Profil-Adapter, Direktmontage mit Flansch, Handlauf, Farbe: weiß
Reihenklemmen > Durchgangs-Reihenklemme
FIX-Blocksystem
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Ventilblock |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Zeilen | 1 |
| Datenmanagementstatus | |
| Überarbeitung des Artikels | 02 |
| Isoliereigenschaften | |
| Überspannungs-Kategorie | Ⅲ |
| Angegebene Stoßwiderstandsspannung | 8 kV |
| Maximale Verlustleistung unter Nennbedingungen | 1,02 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 4 mm² |
| AWG-zugewiesene Sektion | 12 |
| Stripping-Länge | 10 mm ... 12 Millimeter |
| Vorlage | DIN A4 |
| Verbindung gemäß dem Standard | IEC 60998-2-2 |
| Nennspannung | 450 V (gemäß IEC 60998-2-2) |
| Stripping-Länge | 10 mm ... 12 Millimeter |
| Verbindung gemäß dem Standard | IEC 60947-7-1 |
| Starrer Leiterquerschnitt | 0,2 mm² ... 6 mm² |
| AWG-Leitersektion | 24 ... 10 (Umstellung auf IEC) |
| Weichleiter-Abschnitt | 0,2 mm² ... 4 mm² |
| Weichleiter-Abschnitt [AWG] | 24 ... 12 (IEC-Umwandlung) |
| Flexibler Leiterteil (Kunststoff-Ärmellos-Spitze) | 0,2 mm² ... 4 mm² |
| Flexibler Leiterabschnitt (Endkappe mit Kunststoffhülse) | 0,2 mm² ... 4 mm² |
| 2 flexible Leiter mit gleichem Querschnitt mit TWIN-Bit und Kunststofffassung | 0,5 mm² ... 1 mm² |
| Int. Name. | 32 A |
| Maximaler Ladestrom | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Maximaler kumulativer Strom | Der maximale Ladestrom der einzelnen Anschlusspunkte darf nicht überschritten werden. |
| Nennspannung | 800 V |
| Hinweis | IEC 60947-7-1 gilt nur, wenn Befestigungszubehör verwendet wird. |
| Nennquerschnitt | 4 mm² |
| Abschnitt Direktsteckerverbindung | |
| Starrer Leiterquerschnitt | 0,5 mm² ... 6 mm² |
| Starrer Leiterabschnitt [AWG] | 20 ... 10 (Umstellung auf IEC) |
| Flexibler Leiterteil (Kunststoff-Ärmellos-Spitze) | 0,75 mm² ... 4 mm² |
| Flexibler Leiterabschnitt (Endkappe mit Kunststoffhülse) | 0,5 mm² ... 4 mm² |
| Breite | 6,2 mm |
| Höhe | ca. 28,6 mm |
| Tiefe | 21,7 mm |
| Farbe | weiß (RAL 9010) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolationsgruppe | Ich |
| Isoliermaterial | PAPA |
| Verwendung von kalter statischer Isolierung | -60 °C |
| Relativer Temperaturindex des Isoliermaterials (Elec.; UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Eisenbahnfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächenentflammbarkeit NFPA 130 (ASTM E 162) | Erfolgreich |
| Spezifische optische Rauchgasdichte NFPA 130 (ASTM E 662) | Erfolgreich |
| Rauchgas-Toxizität NFPA 130 (SMP 800C) | Erfolgreich |
| Stoßspannungstest | |
| Spannung des Set-Value-Indikators | 9,8 kV |
| Ergebnis | Erfolgreicher Test |
| Aufwärmtest | |
| Anforderungen an Heizregelung | Temperaturanstieg ≤ 45 K |
| Ergebnis | Erfolgreicher Test |
| Kurzfristiger Stromwiderstand 4 mm² | 0,48 kA |
| Kurzfristiger Stromwiderstand 6 mm² | 0,72 kA |
| Ergebnis | Erfolgreicher Test |
| Dielektrische Festigkeit bei industrieller Frequenz | |
| Spannung des Set-Value-Indikators | 2 kV |
| Ergebnis | Erfolgreicher Test |
| Mechanische Eigenschaften | |
| Offene Seitenwand | Nein |
| Mechanische Festigkeit | |
| Ergebnis | Erfolgreicher Test |
| Anbindung an die Stütze | |
| Ergebnis | Erfolgreicher Test |
| Hinweis | Beim Nebeneinanderstellen mehrerer Blöcke sollten die Grundelemente so platziert werden, dass maximal 2 Blöcke frei zwischen ihnen hängen. Die Flanschelemente müssen alle 6 Blöcke installiert werden. |
| Je nach Nutzung und mechanischer Last ist es auch möglich, andere Anordnungen der Montagezubehörteile zu wählen. | |
| Der PTFIX-NS35 DIN-Schienenadapter ist für bis zu 9 Blöcke ausgelegt. | |
| Untersuchung von Schäden und Lockerungen der Leiter | |
| Rotationsgeschwindigkeit | 10 U/min |
| Tourneen | 135 |
| Leiter-/Gewichtsabschnitt | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Ergebnis | Erfolgreicher Test |
| Altern | |
| Temperatur-Zyklen | 192 |
| Ergebnis | Erfolgreicher Test |
| Nadelbrennertest | |
| Einsatzzeit | 30 Sek. |
| Ergebnis | Erfolgreicher Test |
| Breitbandschwingungen/Knackgeräusche | |
| Regelungsspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Kategorie-2-Lebenszyklustest am rotierenden Rahmen |
| Frequenz | F1= 5 Hz bis f2= 250 Hz |
| ASS-Stufe | 6,12 (m/s²)²/Hz |
| Beschleunigung | 3,12g |
| Inspektionszeit pro Achse | 5 Stunden |
| Kontrollgefühl | X-, Y- und Z-Achsen |
| Ergebnis | Erfolgreicher Test |
| Schocks | |
| Regelungsspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Semi-sinusförmig |
| Beschleunigung | 30 Gramm |
| Dauer der Erschütterungen | 18 ms |
| Anzahl der Stöße in jede Richtung | 3 |
| Kontrollgefühl | X-, Y- und Z-Achsen (pos. und negativ) |
| Ergebnis | Erfolgreicher Test |
| Umweltbedingungen | |
| Umgebungstemperatur (Betriebstemperatur) | -60 °C ... 110 °C (Betriebstemperaturbereich, einschließlich Selbstheizer, maximal kurzfristige Betriebstemperatur, siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für einen begrenzten Zeitraum, nicht länger als 24 Stunden, von -60 bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (bestätigt) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betriebszeit) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Verbindung gemäß dem Standard | IEC 60998-2-2 |
| IEC 60947-7-1 |
| Art der Montage | Klick auf den Profiladapter |
| Direktmontage mit Flansch | |
| Lenkrad |
| Merkmal | Wert |
|---|---|
| Bemessungsstrom In (EF008250) | 32 A |
| Bemessungsspannung (EF000228) | 800 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 28.6 mm |
| Tiefe (EF000049) | 21.7 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | weiß |
| Etagen intern gebrückt (EF002661) | Ja |
