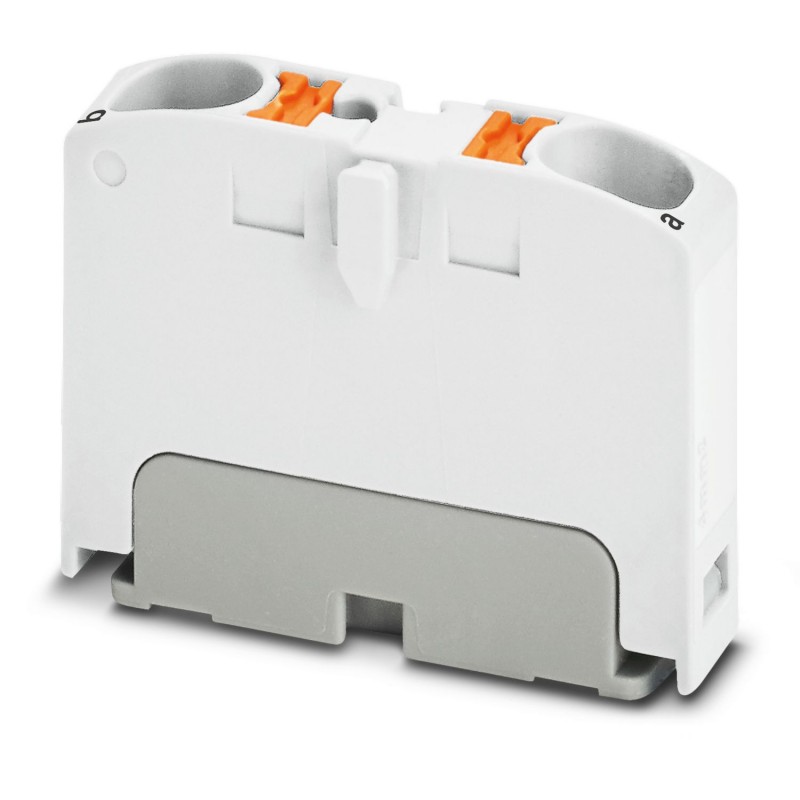

PTFIX 2X4 WH 1028366 PHOENIX CONTACT Bloc de distribution, le Terminal de base, tension nominale: 450 V, cou..
PTFIX 2X4 WH
1028366
PHOENIX_CONTACT
50
Bloc de distribution, le Terminal de base, tension nominale: 450 V, courant nominal: 32 A, type de Raccordement: Raccordement push-in, nombre de connexions: 2, section: 0,2 mm2-6 mm2, AWG: 24-10 largeur: 6,2 mm, hauteur: 21,7 mm, couleur: blanc, type de montage: interlock adaptateur pour rail
Bloc de distribution, Borne de base, tension nominale : 800 V, courant nominal : 32 A, nombre de connexions : 2, type de connexion : raccord enfichable, section de dimensionnement : 4 mm², section : 0,2 mm² - 6 mm², classe de montage : adaptateur de rail de verrouillage, montage direct avec une bride, Antenne, couleur : blanc
Monobloc, Bloc de jonction de base, tension nominale: 450 V, nombre de connexions: 2, type de raccordement: Raccordement Push-in, Raccordement Push-in, Section de référence: 4 mm2, section : 0,2 mm2 - 6 mm2, type de montage: encliquetage sur l'adaptateur de profilé, Montage direct avec bride, Volant, coloris: blanc
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc distributeur |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 1,02 W |
| Nombre de raccordements par étage | 2 |
| Section nominale | 4 mm² |
| Section assignée AWG | 12 |
| Longueur à dénuder | 10 mm ... 12 mm |
| Gabarit | A4 |
| Connexion selon la norme | CEI 60998-2-2 |
| Tension nominale | 450 V (selon CEI 60998-2-2) |
| Longueur à dénuder | 10 mm ... 12 mm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section du conducteur AWG | 24 ... 10 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur souple [AWG] | 24 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,2 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,2 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1 mm² |
| Int. nom. | 32 A |
| Courant de charge maximal | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Courant cumulé maximal | Le courant de charge max. des différents points de connexion ne doit pas être dépassé. |
| Tension nominale | 800 V |
| Remarque | La norme CEI 60947-7-1 s'applique uniquement en cas d'utilisation d'accessoires de fixation. |
| Section nominale | 4 mm² |
| Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,5 mm² ... 6 mm² |
| Section de conducteur rigide [AWG] | 20 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,75 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 4 mm² |
| Largeur | 6,2 mm |
| Hauteur | 28,6 mm |
| Profondeur | 21,7 mm |
| Couleur | blanc (RAL 9010) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 9,8 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 4 mm² | 0,48 kA |
| Résistance aux courants de courte durée 6 mm² | 0,72 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 2 kV |
| Résultat | Essai réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Résultat | Essai réussi |
| Remarque | Lors de la juxtaposition de plusieurs blocs, les éléments de base doivent être placés de manière à ce qu'un maximum de 2 blocs soient suspendus librement entre eux. Les éléments de bride doivent être mis en place tous les 6 blocs. |
| Selon l'utilisation et la charge mécanique, il est également possible de choisir d'autres dispositions des accessoires de montage. | |
| L'adaptateur de rail DIN PTFIX-NS35 est prévu pour 9 blocs au maximum. | |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Résultat | Essai réussi |
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60998-2-2 |
| CEI 60947-7-1 |
| Type de montage | encliquetage sur l'adaptateur de profilé |
| Montage direct avec bride | |
| Volant |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 28.6 mm |
| Profondeur (EF000049) | 21.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Blanc |
| Étages reliés à l'intérieur (EF002661) | Oui |
