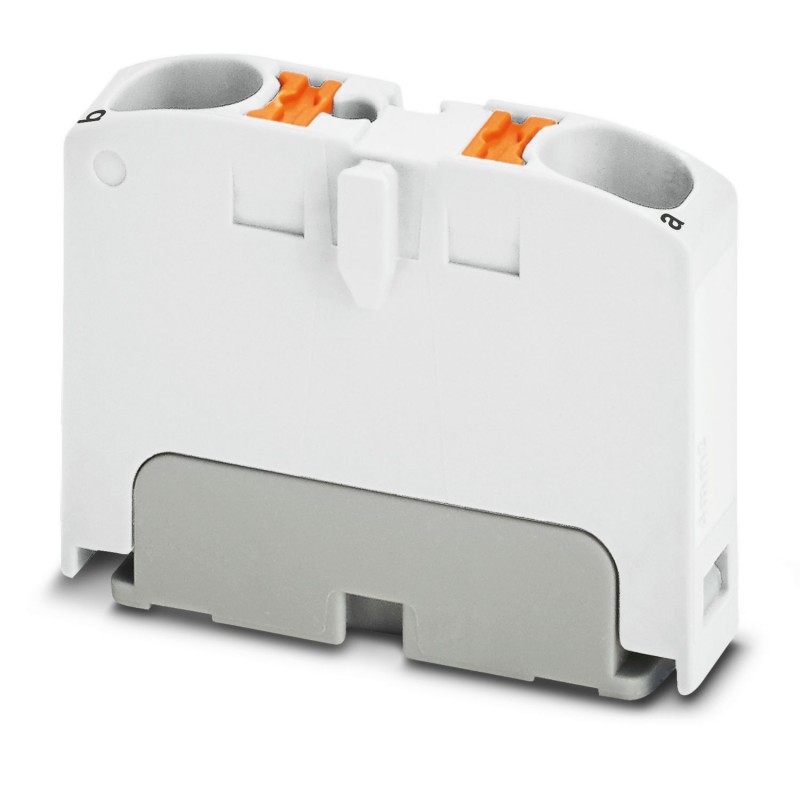

PTFIX 2X4 WH 1028366 PHOENIX CONTACT Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 3..
PTFIX 2X4 WH
1028366
PHOENIX_CONTACT
50
Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², Conexión push-in, clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: blanco
Monobloque, Borna de base, tensión nominal: 450 V, número de conexiones: 2, tipo de conexión: Conexión push-in, Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: blanco
Monobloque, bloque básico de terminales, voltaje nominal: 450 V, Número de conexiones: 2, Tipo de conexión: Conexión push-in, Conexión push-in, Sección de referencia: 4 mm2, Sección transversal: 0,2 mm2 - 6 mm2, Tipo de montaje: Adaptador de inserción a perfil, montaje directo con brida, Volante manual, color: blanco
Bloques de terminales > Terminal de conexión de paso
Sistema de bloque FIX
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Bloque de válvulas |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Estado de la gestión de datos | |
| Revisión del artículo | 02 |
| Propiedades de aislamiento | |
| Categoría de sobrecarga | Iii |
| Tensión nominal de resistencia al choque | 8 kV |
| Máxima disipación de potencia en condiciones nominales | 1,02 W |
| Número de conexiones por planta | 2 |
| Sección nominal | 4 mm² |
| Sección asignada al AWG | 12 |
| Longitud de extracción | 10 mm ... 12 milímetros |
| Plantilla | A4 |
| Conexión según el estándar | IEC 60998-2-2 |
| Tensión nominal | 450 V (según IEC 60998-2-2) |
| Longitud de extracción | 10 mm ... 12 milímetros |
| Conexión según el estándar | IEC 60947-7-1 |
| Sección transversal del conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductores del AWG | 24 ... 10 (conversión a IEC) |
| Sección de conductor blando | 0,2 mm² ... 4 mm² |
| Sección de Conductores Blandos [AWG] | 24 ... 12 (conversión IEC) |
| Sección conductora flexible (punta sin manga de plástico) | 0,2 mm² ... 4 mm² |
| Sección conductora flexible (tapa final con funda de plástico) | 0,2 mm² ... 4 mm² |
| 2 conductores flexibles de la misma sección transversal con doble broca y zócalo de plástico | 0,5 mm² ... 1 mm² |
| Nombre internacional. | 32 A |
| Corriente máxima de carga | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Corriente acumulada máxima | No se debe exceder la corriente máxima de carga de los puntos de conexión individuales. |
| Tensión nominal | 800 V |
| nota | IEC 60947-7-1 se aplica solo cuando se utilizan accesorios de fijación. |
| Sección nominal | 4 mm² |
| Sección de conexión directa | |
| Sección transversal del conductor rígido | 0,5 mm² ... 6 mm² |
| Sección de Conductor Rígido [AWG] | 20 ... 10 (conversión a IEC) |
| Sección conductora flexible (punta sin manga de plástico) | 0,75 mm² ... 4 mm² |
| Sección conductora flexible (tapa final con funda de plástico) | 0,5 mm² ... 4 mm² |
| Ancho | 6,2 milímetros |
| altura | 28,6 milímetros |
| profundidad | 21,7 milímetros |
| Color | blanco (RAL 9010) |
| Clase de inflamabilidad según la UL 94 | V0 |
| Grupo de Aislamiento | Yo |
| Material aislante | PAPÁ |
| Uso del aislamiento estático en frío | -60 °C |
| Índice relativo de temperatura del material aislante (Elec.; UL 746 B) | °C 130 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad superficial NFPA 130 (ASTM E 162) | Éxito |
| Densidad específica de gases ópticos de combustión NFPA 130 (ASTM E 662) | Éxito |
| Toxicidad de gases de combustión NFPA 130 (SMP 800C) | Éxito |
| Prueba de voltaje de choque | |
| Valor de ajuste de tensión indicadora | 9,8 kV |
| Resultado | Prueba exitosa |
| Prueba de calentamiento | |
| Requisito para el control de calefacción | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba exitosa |
| Resistencia de corriente a corto plazo 4 mm² | 0,48 kA |
| Resistencia de corriente a corto plazo 6 mm² | 0,72 kA |
| Resultado | Prueba exitosa |
| Resistencia dieléctrica a frecuencias industriales | |
| Valor de ajuste de tensión indicadora | 2 kilov |
| Resultado | Prueba exitosa |
| Características mecánicas | |
| Pared lateral abierta | No |
| Resistencia mecánica | |
| Resultado | Prueba exitosa |
| Acoplamiento al soporte | |
| Resultado | Prueba exitosa |
| nota | Al yuxtaponer varios bloques, los elementos básicos deben colocarse de tal manera que un máximo de 2 bloques queden colgados libremente entre ellos. Los elementos de la brida deben instalarse cada 6 bloques. |
| Dependiendo del uso y la carga mecánica, también es posible elegir otras disposiciones de los accesorios de montaje. | |
| El adaptador de raíl DIN PTFIX-NS35 está diseñado para hasta 9 bloques. | |
| Investigación de daños y aflojamiento de conductores | |
| Velocidad de rotación | 10 RPM |
| Giras | 135 |
| Sección de Conductor/Peso | 0,2 mm2/0,2 kg |
| 4 milímetros2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Resultado | Prueba exitosa |
| Envejecimiento | |
| Ciclos de temperatura | 192 |
| Resultado | Prueba exitosa |
| Prueba de la aguja con cremador | |
| Momento de acción | 30 s |
| Resultado | Prueba exitosa |
| Oscilaciones/crepitaciones de banda ancha | |
| Especificación de control | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Prueba de vida útil de categoría 2, sobre bastidor giratorio |
| frecuencia | F1= 5 Hz a f2= 250 Hz |
| Nivel de TEA | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Tiempo de inspección por eje | 5 horas |
| Sensación de control | Ejes X, Y y Z |
| Resultado | Prueba exitosa |
| Choques | |
| Especificación de control | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma de choque | Semi-sinusoidal |
| Aceleración | 30g |
| Duración de los shocks | 18 ms |
| Número de descargas en cada dirección | 3 |
| Sensación de control | Ejes X, Y y Z (pos. y negativo) |
| Resultado | Prueba exitosa |
| Condiciones ambientales | |
| Temperatura ambiente (Operativo) | -60 °C... 110 °C (Rango de temperatura de funcionamiento, incluyendo autocalentamiento, temperatura máxima de funcionamiento a corto plazo, véase RTI Elec.) |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C... 60 °C (por un periodo limitado, no más de 24 horas, de -60 a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (confirmado) | -5 °C ... 70 °C |
| Humedad permitida (en funcionamiento) | 20 % ... 90 % |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
| Conexión según el estándar | IEC 60998-2-2 |
| IEC 60947-7-1 |
| Tipo de montaje | Acoplar el adaptador de perfil |
| Montaje directo con brida | |
| Volante |
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidad (EF000049) | 21.7 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Blanco |
| Pisos puenteados internamente (EF002661) | Sí |
