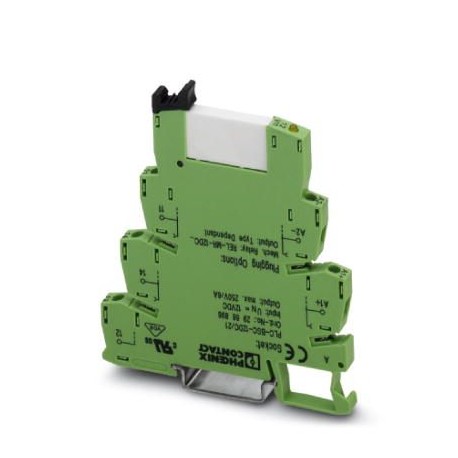

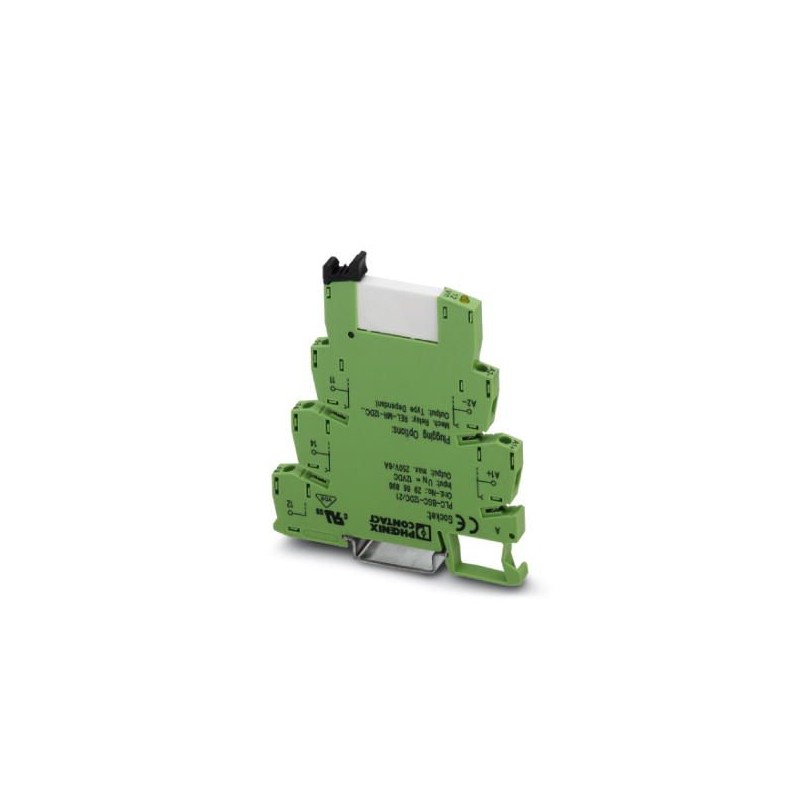

PLC-RSC- 48UC/21AU 2959997 PHOENIX CONTACT INTERFACE PLC, composta por borne de base PLC-BSC.../21 com ligaç..
PLC-RSC-48UC/21AU
2959997
PHOENIX_CONTACT
500
INTERFACE PLC, composta por borne de base PLC-BSC.../21 com ligação por parafuso e relé miniatura de encaixe com o contato com várias camadas, para a montagem sobre trilho simétrico NS 35/7,5, 1 contato de comutação, a tensão de entrada 48 V AC/DC
PLC INTERFACE, composto por borne base PLC-BSC.../21 com conexão a parafuso e relé miniatura plug-in com contato multicamada, para instalação em trilho simétrico NS 35/7.5, 1 contato comutado, tensão de entrada 48 V AC/DC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados Empresariais
| Código de Ordem | 2959997 |
|---|---|
| Unidade de embalagem | 10 peças |
| nota | Sob medida (sem reestruturação) |
| GTIN | 4046356285520 |
| Peso por peça (excluindo embalagem) | 0,033 KGM |
| Número da tarifa aduaneira | 85364190 |
| País de origem | DA (Alemanha) |
nota
| Restrição de Uso | EMC: Produto Classe A, veja a declaração do fabricante na seção Downloads |
|---|
Taxas
| largo | 6,2 milímetros |
|---|---|
| altura | 80 mm |
| profundidade | 86 milímetros |
Condições ambientais
| Temperatura Ambiente (Operacional) | -20 °C ... 60 °C |
|---|---|
| Temperatura Ambiente (Armazenamento/Transporte) | -20 °C ... 60 °C |
Empolgação
| Tensão de entrada nominal Un | 48 V AC/DC (50/60 Hz) |
|---|---|
| Corrente de entrada típica para Un | 10 mA (para Un= 48 V CA) |
| 9,2 mA (para Un= 48 V CC) | |
| Horário típico de início | 6 ms |
| Época típica de outono | 15 ms |
| Tensão da bobina | 24 V DC |
| Circuito de Proteção | Retificador de Ponte Retificador de Ponte |
| Indicador de tensão operacional | LED amarelo |
| Dissipação de potência em condições normais | 0,48 W |
Lado de Contato
| Tipo de contato | 1 investidor |
|---|---|
| Tipo de contato de comutação | Contato Simples |
| Material de contato | AgSnO, banhado a ouro |
| nota | Se o valor máximo indicado for ultrapassado, a camada de ouro é danificada. Subsequentemente, os valores do contato de prata serão aplicados, mas espera-se uma vida útil curta. |
| Tensão máxima de comutação | 30 V CA |
| 36 V CC | |
| Tensão mínima de comutação | 100 mV (para 10 mA) |
| Corrente mínima de comutação | 1 mA (a 24 V) |
| Corrente máxima de irrupção | 50 mA |
| Limite de Intensidade Constante | 50 mA |
| Potência Máxima do Crossover (Carga Ôhmica) | 1,2 W (para 24 V DC) |
| Poder de quebra | 3 A (230 V (AC 15)) |
Geral
| Tensão de teste, contato da bobina do relé/relé | 4 kV CA (50 Hz, 1 min) |
|---|---|
| Como funciona | 100% ED |
| Proteção de entrada | IP20 |
| Vida mecânica | aprox. 3x107Ciclos |
| Local de Montagem | Indiferente |
| Dicas de Montagem | Justaposto |
| Peso Líquido (SAP) | 33,16 g |
Recursos de conexão no lado da entrada
| Conexão com a denominação | Empolgação |
|---|---|
| Tipo de conexão | Conexão parafusada |
| Comprimento de extração | 8 mm |
| fio | M3 |
| Seção transversal do condutor rígido | 0,14 mm² ... 2,5 mm² |
| Seção de condutor suave | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Seção condutiva. AWG | 26 ... 14 |
Padrões e especificações
| Conexão conforme o padrão | ASS |
|---|---|
| Padrões/Requisitos | DIN EN 50178 |
| Tensão de isolamento nominal | 250 V AC |
| 250 V AC | |
| Tensão nominal de choque | 4 kV |
| Isolamento | Isolamento Básico |
Conformidade ambiental do produto
| REACh SVHC | Ligação 7439-92-1 |
|---|---|
| China RoHS | Período de Uso Conforme (PFU): 50 anos |
| A declaração do fabricante na aba "Downloads" contém informações detalhadas sobre substâncias perigosas. |
Classificações
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
ETIM
| ETIM 2.0 | EC001437 |
|---|---|
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 38 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 38 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 38 V |
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 1 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Dourado |
| Corrente nominal (EF000001) | 0.01 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidade (EF000049) | 86 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
