PLC-RSC- 48UC/21AU 2959997 PHOENIX CONTACT ИНТЕРФЕЙС PLC, состоит из клеммы базе PLC-BSC.../21 с винтовым со.. Увеличить

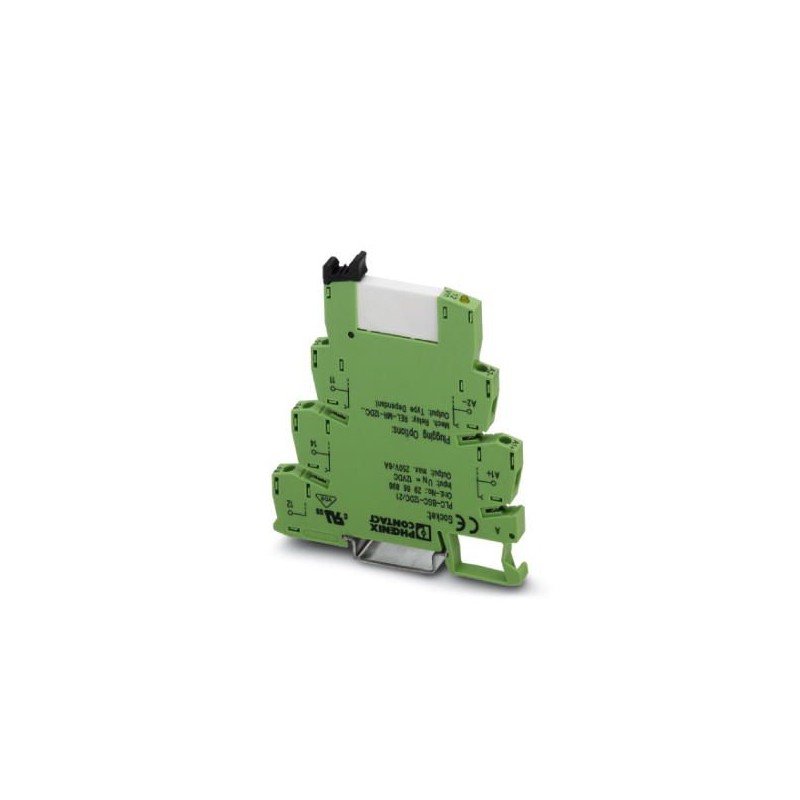

Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PLC-RSC- 48UC/21AU 2959997 PHOENIX CONTACT ИНТЕРФЕЙС PLC, состоит из клеммы базе PLC-BSC.../21 с винтовым со..

PLC-RSC-48UC/21AU

2959997

PHOENIX_CONTACT

500

ИНТЕРФЕЙС PLC, состоит из клеммы базе PLC-BSC.../21 с винтовым соединением и реле миниатюрный втычное с контакта многослойных труб, для монтажа на рельс симметричный NS 35/7,5, 1 переключающий контакт, входное напряжение 48 V AC/DC

ИНТЕРФЕЙС ПЛК, состоящий из клеммной колодки PLC-BSC.../21 с винтовым зажимом и вставного миниатюрного реле с многослойным контактом, для установки на симметричную шину NS 35/7.5, 1 коммутируемый контакт, входное напряжение 48 В AC/DC

Подробнее


Реле > Промежуточное реле

промышленные реле

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $9,960.47
Цена за единицу: $19.92
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Бизнес-данные

Код заказа2959997
Упаковочный блок10 шт.
заметкаНа заказ (без переработки)
ГТИН4046356285520
Вес одного места (без учета упаковки)0,033 КГМ
Номер таможенного тарифа85364190
Страна происхожденияDE (Германия)

заметка

Ограничение использованияEMC: продукт класса A, см. заявление производителя в разделе «Загрузки»

Шансы

Ширина6,2 мм
высота80 мм
глубина86 мм

Условия окружающей среды

Температура окружающей среды (работающая)-20 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)-20 °С ... 60 °С

Волнение

Номинальное входное напряжение Uн48 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА (50/60 Гц)
Типичный входной ток для Uн10 мА (для Uн= 48 В переменного тока)
9,2 мА (для Uн= 48 В постоянного тока)
Типичное время загрузки6 мс
Типичное время осадки15 мс
Натяжение катушек24 V DC
Защитная схемаМост выпрямителя Мост выпрямителя
Индикатор рабочего напряженияЖелтый светодиод
Рассеивание мощности при номинальных условиях0,48 Вт

Контактная сторона

Тип контакта1 инвертор
Тип коммутационного контактаПростой контакт
Контактный материалAgSnO, позолоченный
заметкаЕсли максимальное значение превышается, золотой слой повреждается. Впоследствии применяются значения серебряного контакта, но следует ожидать короткого срока службы.
Максимальное коммутационное напряжение30 В переменного тока
36 В постоянного тока
Минимальное коммутационное напряжение100 мВ (для 10 мА)
Минимальный ток переключения1 мА (при 24 В)
Максимальный пусковой ток50 мА
Постоянный предел интенсивности50 мА
Максимальная мощность кроссовера (омическая нагрузка)1,2 Вт (для 24 В постоянного тока)
Отключающая способность3 A (230 В (AC 15))

Общее

Тестовое напряжение, контакт катушки реле/реле4 кВ переменного тока (50 Гц, 1 минута)
Как это работает100% ED
Защита от проникновенияIP20
Механический ресурсок. 3x 107Циклов
Место монтажаравнодушным
Советы по креплениюСопоставимый
Чистый вес (SAP)33,16 г

Особенности подключения на входной стороне

Связь с именованиемВолнение
Тип соединенияВинтовое соединение
Длина зачистки8 мм
РезьбойМ3
Жесткое сечение проводника0,14 мм² ... 2,5 мм²
Секция мягкого проводника0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² ()
2x 0,5 мм² ... 1,5 мм² ()
Проводящий срез. AWG26 ... 14

Стандарты и технические характеристики

Соединение по стандартуASS
Стандарты/требованияDIN EN 50178
Номинальное напряжение изоляции250 V AC
250 V AC
Номинальное ударное напряжение4 кВ
ИзоляцияБазовая изоляция

Соответствие продукции экологическим нормам

РЭАЧ СВХКСвинец 7439-92-1
Китай RoHSСрок использования в соответствии с требованиями (PFU): 50 лет
Заявление производителя во вкладке «Загрузки» содержит подробную информацию о опасных веществах.

Классификации

eCl@ss

eCl@ss 5.027371601
eCl@ss 5.127371600
eCl@ss 6.027371600
eCl@ss 7.027371601
eCl@ss 8.027371601
eCl@ss 9.027371601

ИДВТ

ETIM 2.0EC001437
ИДВТ 3.0EC001437
ИДВТ 4.0EC001437
ИДВТ 5.0EC001437
ИДВТ 6.0EC001437

УНСПСК

UNSPSC 6.0130211916
UNSPSC 7.090139121515
UNSPSC 1139121515
UNSPSC 12.0139121515
UNSPSC 13.239122334

ETIM for 2959997 Relays (EC001437)
Характеристика Значение
Type of electric connection (EF003961) Screw connection
Complete with socket (EF003359) Yes
With detachable clamps (EF003340) No
With LED indication (EF005950) Yes
Rated control supply voltage AC 50 Hz (EF003978) 38 V
Rated control supply voltage AC 60 Hz (EF003979) 38 V
Rated control supply voltage DC (EF003980) 38 V
Voltage type for actuating (EF008242) AC/DC
Drive, polarization (EF003355) Polarized
Drive, switching attitude (EF003356) Mono stable
Number of contacts as normally closed contact (EF008255) 0
Number of contacts as normally open contact (EF008256) 0
Number of contacts as change-over contact (EF008257) 1
Type of switch contact (EF003358) Single contact
With forced-guided contacts (EF003357) No
Material of contact insert (EF008521) Other
Material of contact surface (EF004020) Gold
Nominal current (EF000001) 0.01 A
Degree of protection (IP) (EF005474) IP20
Width (EF000008) 6.2 mm
Height (EF000040) 80 mm
Depth (EF000049) 86 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU .pdf 29 Mbytes
