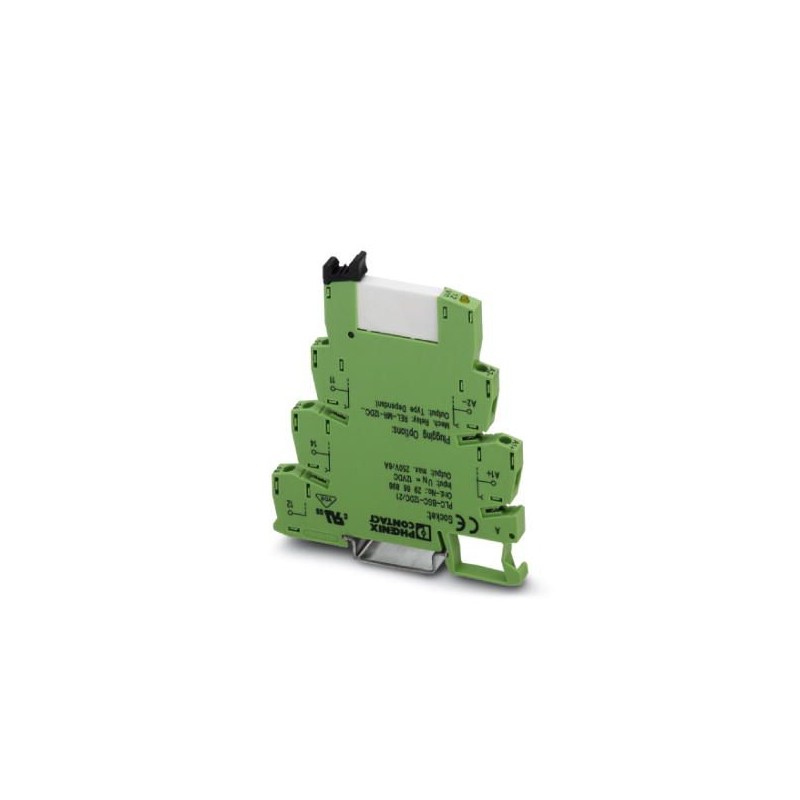

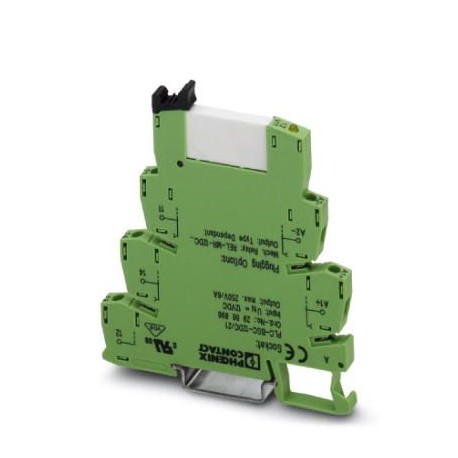

PLC-RSC- 48UC/21AU 2959997 PHOENIX CONTACT INTERFACCIA PLC, composto da morsetto base PLC-BSC.../21 con conn..
PLC-RSC-48UC/21AU
2959997
PHOENIX_CONTACT
500
INTERFACCIA PLC, composto da morsetto base PLC-BSC.../21 con connessione a vite e relè in miniatura plug-in contatto multi-livello, per il montaggio su una guida simmetrica NS 35/7,5, 1 contatto in scambio, tensione di ingresso 48 V AC/DC
INTERFACCIA PLC, composta da morsetto base PLC-BSC.../21 con collegamento a vite e relè miniaturizzato a innesto con contatto multistrato, per l'installazione su guida simmetrica NS 35/7.5, 1 contatto commutato, tensione di ingresso 48 V AC/DC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati aziendali
| Codice d'ordine | 2959997 |
|---|---|
| Unità di imballaggio | 10 pezzi |
| nota | Su misura (senza ristrutturazioni) |
| Codice GTIN | 4046356285520 |
| Peso per pezzo (imballaggio escluso) | 0,033 KGM |
| Numero di tariffa doganale | 85364190 |
| Paese d'origine | DE (Germania) |
nota
| Restrizioni d'uso | EMC: Prodotto di Classe A, vedi la dichiarazione del produttore nella sezione Download |
|---|
Tariffe
| largo | 6,2 millimetri |
|---|---|
| altezza | 80 mm |
| profondità | 86 millimetri |
Condizioni ambientali
| Temperatura Ambiente (Operativa) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 60 °C |
Eccitazione
| Tensione di ingresso nominale UN | 48 V AC/DC (50/60 Hz) |
|---|---|
| Corrente tipica di ingresso per UN | 10 mA (per UN= 48 V CA) |
| 9,2 mA (per UN= 48 V DC) | |
| Tipico orario di avvio | 6 ms |
| Periodo tipico d'autunno | 15 millimetri |
| Tensione della bobina | 24 V DC |
| Circuito di protezione | Raddrizzatore a ponte Raddrizzatore a ponte |
| Indicatore di tensione operativa | LED giallo |
| Dissipazione di potenza in condizioni nominali | 0,48 W |
Lato di contatto
| Tipo di contatto | 1 investitore |
|---|---|
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale di contatto | AgSnO, placcato in oro |
| nota | Se il valore massimo indicato viene superato, lo strato d'oro viene danneggiato. Successivamente, verranno applicati i valori del contatto in argento, ma si dovrebbe aspettare una breve durata di servizio. |
| Tensione di commutazione massima | 30 V CA |
| 36 V CC | |
| Tensione di commutazione minima | 100 mV (per 10 mA) |
| Corrente minima di commutazione | 1 mA (a 24 V) |
| Corrente di spunto massima | 50 mA |
| Limite di intensità costante | 50 mA |
| Potenza massima del crossover (carico ohmico) | 1,2 W (per 24 V DC) |
| Potenza di rottura | 3 A (230 V (AC 15)) |
Generale
| Tensione di prova, bobina del relè/contatto del relè | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Come funziona | 100% ED |
| Protezione contro l'ingresso | IP20 |
| Vita meccanica | circa 3x107Cicli |
| Posizione di montaggio | Indifferente |
| Consigli per il montaggio | Giustapponibile |
| Peso Netto (SAP) | 33,16 g |
Caratteristiche di collegamento sul lato dell'ingresso
| Collegamento con la denominazione | Eccitazione |
|---|---|
| Tipo di connessione | Collegamento a vite |
| Lunghezza di estrazione | 8 mm |
| filo | M3 |
| Sezione trasversale rigida del conduttore | 0,14 mm² ... 2,5 millimetri ² |
| Sezione a conduzione morbida | 0,14 mm² ... 2,5 millimetri ² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sezione conduttiva. AWG | 26 ... 14 |
Norme e specifiche
| Connessione secondo lo standard | ASS |
|---|---|
| Standard/Requisiti | DIN EN 50178 |
| Tensione nominale di isolamento | 250 V CA |
| 250 V CA | |
| Tensione nominale di shock | 4 kV |
| Isolamento | Isolamento di base |
Conformità ambientale del prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Periodo d'Uso conforme (PFU): 50 anni |
| La dichiarazione del produttore nella scheda "Download" contiene informazioni dettagliate sulle sostanze pericolose. |
Classificazioni
eCl@ss
| eCl@ss 5,0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6,0 | 27371600 |
| eCl@ss 7,0 | 27371601 |
| eCl@ss 8,0 | 27371601 |
| eCl@ss 9,0 | 27371601 |
ETTIM
| ETIM 2.0 | EC001437 |
|---|---|
| ETIM 3,0 | EC001437 |
| ETIM 4,0 | EC001437 |
| ETIM 5,0 | EC001437 |
| ETIM 6,0 | EC001437 |
Unspsc
| UNSPSC 6,01 | 30211916 |
|---|---|
| UNSPSC 7,0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12,01 | 39121515 |
| UNSPSC 13,2 | 39122334 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 38 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 38 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 38 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | oro |
| corrente nominale (EF000001) | 0.01 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 86 mm |
