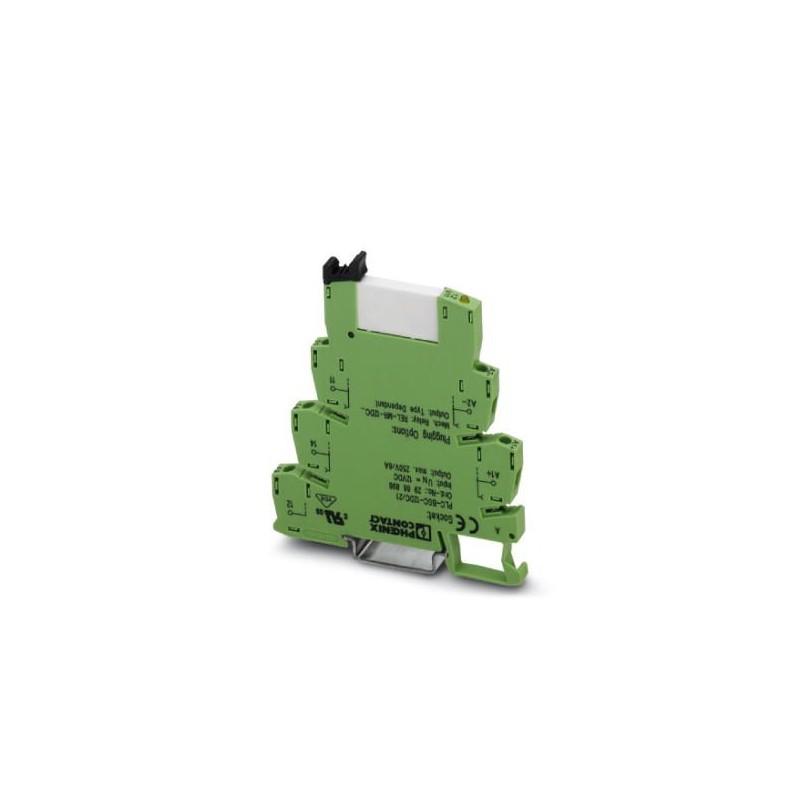

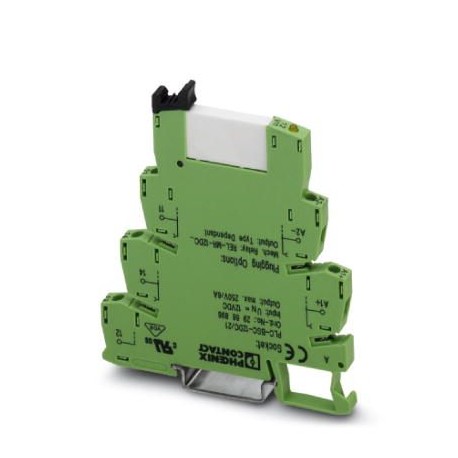

PLC-RSC- 48UC/21AU 2959997 PHOENIX CONTACT INTERFACE PLC, compuesta por borne de base PLC-BSC.../21 con cone..
PLC-RSC-48UC/21AU
2959997
PHOENIX_CONTACT
500
INTERFACE PLC, compuesta por borne de base PLC-BSC.../21 con conexión por tornillo y relé miniatura enchufable con contacto multicapa, para el montaje sobre carril simétrico NS 35/7,5, 1 contacto conmutado, tensión de entrada 48 V AC/DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos empresariales
| Código de Orden | 2959997 |
|---|---|
| Unidad de embalaje | 10 piezas |
| nota | Hecho a medida (sin reestructuración) |
| GTIN | 4046356285520 |
| Peso por pieza (excluyendo el embalaje) | 0,033 KGM |
| Número de arancel aduanero | 85364190 |
| País de origen | DE (Alemania) |
nota
| Restricción de uso | EMC: Producto Clase A, véase la declaración del fabricante en la sección de Descargas |
|---|
Cuotas
| Ancho | 6,2 milímetros |
|---|---|
| altura | 80 mm |
| profundidad | 86 milímetros |
Condiciones ambientales
| Temperatura ambiente (Operativo) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -20 °C ... 60 °C |
Emoción
| Tensión nominal de entrada UN | 48 V AC/DC (50/60 Hz) |
|---|---|
| Corriente de entrada típica para UN | 10 mA (para UN= 48 V CA) |
| 9,2 mA (para UN= 48 V CC) | |
| Tiempo típico de arranque | 6 ms |
| Tiempo típico de caída | 15 ms |
| Tensión de la bobina | 24 V CC |
| Circuito de protección | Puente rectificador Puente rectificador |
| Indicador de voltaje de funcionamiento | LED amarillo |
| Disipación de potencia bajo condiciones nominales | 0,48 W |
Lado de contacto
| Tipo de contacto | 1 inversor |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material de contacto | AgSnO, bañado en oro |
| nota | Si se supera el valor máximo indicado, la capa de oro se daña. Posteriormente, se aplicarán los valores del contacto de plata, pero debe esperarse una vida útil corta. |
| Tensión máxima de conmutación | 30 V CA |
| 36 V CC | |
| Tensión mínima de conmutación | 100 mV (para 10 mA) |
| Corriente mínima de conmutación | 1 mA (a 24 V) |
| Corriente de irrupción máxima | 50 mA |
| Límite de intensidad constante | 50 mA |
| Potencia máxima del crossover (carga óhmica) | 1,2 W (para 24 V CC) |
| Poder de ruptura | 3 A (230 V (CA 15)) |
General
| Tensión de prueba, bobina de relé/contacto de relé | 4 kV CA (50 Hz, 1 min) |
|---|---|
| Cómo funciona | 100% ED |
| Protección de entrada | IP20 |
| Vida mecánica | aprox. 3x107Ciclos |
| Ubicación de montaje | indiferente |
| Puntas de montaje | Yuxtaponible |
| Peso Neto (SAP) | 33,16 g |
Características de conexión en el lado de entrada
| Conexión con la denominación | Emoción |
|---|---|
| Tipo de conexión | Conexión atornillada |
| Longitud de extracción | 8 milímetros |
| Rosca | M3 |
| Sección transversal del conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor blando | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sección conductora. AWG | 26 ... 14 |
Normas y especificaciones
| Conexión según el estándar | ASS |
|---|---|
| Estándares/Requisitos | DIN EN 50178 |
| Tensión nominal de aislamiento | 250 V AC |
| 250 V AC | |
| Tensión nominal de choque | 4 kV |
| Aislamiento | Aislamiento básico |
Cumplimiento ambiental de productos
| REACh SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Periodo de Uso Conforme (PFU): 50 años |
| La declaración del fabricante en la pestaña "Descargas" contiene información detallada sobre sustancias peligrosas. |
Clasificaciones
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
ETIM
| ETIM 2.0 | EC001437 |
|---|---|
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 38 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 38 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 38 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Intensidad nominal (EF000001) | 0.01 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 86 mm |
