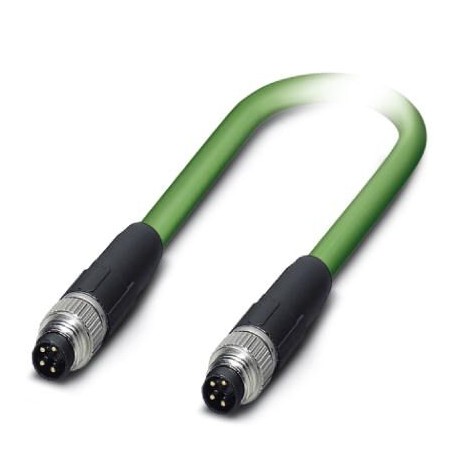

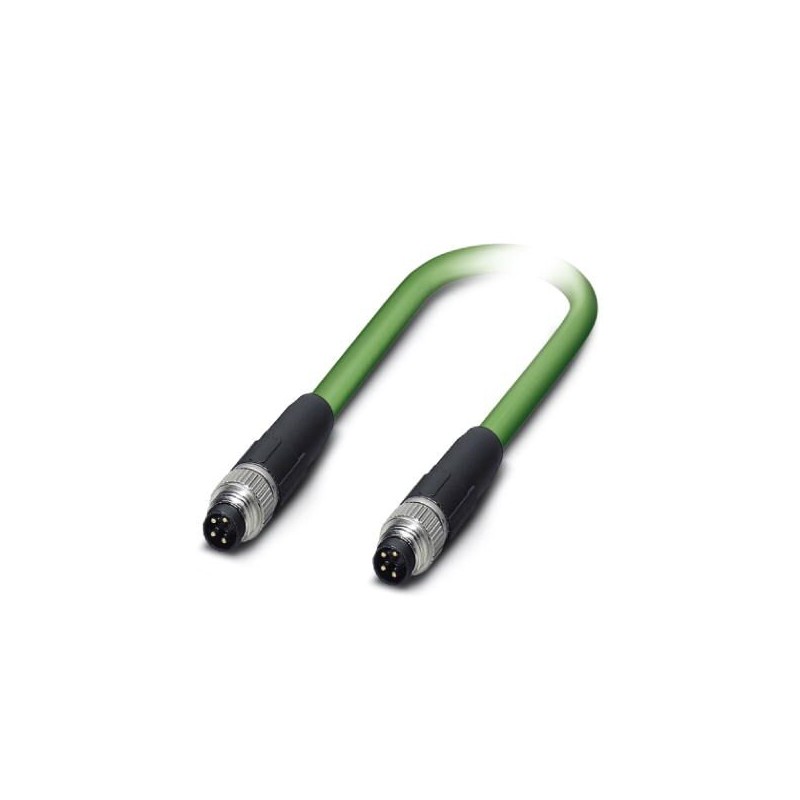

NBC-M 8MS/ 8,0-93C/M 8MS 1426305 PHOENIX CONTACT Cabo de rede Ethernet (100 MBit/s), PROFINET (100 MBit/s), ..
NBC-M 8MS/ 8,0-93C/M 8MS
1426305
PHOENIX_CONTACT
25
Produto sob demanda, sem reembolso.
Cabo de rede Ethernet (100 MBit/s), PROFINET (100 MBit/s), EtherCAT® (100 MBit/s), 4-pólos, PUR/FRNC, sem halogéneos, verde RAL 6018, blindagem, Conector em linha reta M8 / IP67, codificação: A, Conector em linha reta M8 / IP67, codificação: A, comprimento do cabo: 8 m
Cabo de rede, Ethernet (100 MBit/s), PROFINET (100 MBit/s), EtherCAT® (100 MBit/s), 4 polos sem halogênio, blindado, conector reto M8, codificação: A/IP67, conector reto M8, codificação: A/IP67, comprimento do cabo: 8 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲O cabo de rede Ethernet (100 Mbps), PROFINET (100 Mbps), EtherCAT®(100 Mbps), 4-c., PUR/FRNC sem halogênio, verde RAL 6018, blindado., As fichas direta M8 / IP67, chaves mecânicas: A, a Fichas direta M8 / IP67, chaves mecânicas: A, comprimento do cabo: 8 m
Dados comerciais
| Código para pedido | Um milhão, quatrocentos e vinte e seis mil trezentos e cinco |
|---|---|
| Abraçadeira de | Um |
| GTIN | 4055626458038 |
Dimensões
| Comprimento do cabo | 8 m |
|---|
Condições ambientais
| A temperatura ambiente (em funcionamento) | -25 °C a 90 °C (plug / tomada) |
|---|
Características gerais
| Liquidação de corrente a 40 ℃ | 4 A |
|---|---|
| Avaliação da tensão | 30 NO AC |
| 30 V DC | |
| Pólos | Quatro |
| O tipo de sinal/categoria | Ethernet de 100 Mbps |
| PROFINET, 100 Mbps | |
| EtherCAT®, 100 Mbps | |
| Normas/regulamentos | Conector M8 IEC 61076-2-104 |
| Material de contato | CuSn |
| O material, o suporte de contato | TPU GF |
| O material, a superfície de contato | Ni/Au |
Definições, cabeça 1
| A execução da cabeça | As fichas direta M8 / IP67 |
|---|---|
| A contagem de contato (superfície de emparelhamento) | Quatro |
| Codificação | A (Padrão) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| TPU GF (Suporte de contatos) | |
| TPU, трудновоспламеняем., auto-extinguível (Corpo da vara) | |
| Fundido sob pressão. o zinco, com revestimento de níquel (Rosca itens) | |
| Resistência de isolamento | ≥ 100 MΩ |
| Os ciclos de instalação | ≥ 100 |
| Torque de aperto | 0,2 Nm |
| A temperatura ambiente (em funcionamento) | -25 °C A 90 °C |
Definições, cabeça 2
| A execução da cabeça | As fichas direta M8 / IP67 |
|---|---|
| A contagem de contato (superfície de emparelhamento) | Quatro |
| Codificação | A (Padrão) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| TPU GF (Suporte de contatos) | |
| TPU, трудновоспламеняем., auto-extinguível (Corpo da vara) | |
| Fundido sob pressão. o zinco, com revestimento de níquel (Rosca itens) | |
| Resistência de isolamento | ≥ 100 MΩ |
| Os ciclos de instalação | ≥ 100 |
| Torque de aperto | 0,2 Nm |
| A temperatura ambiente (em funcionamento) | -25 °C A 90 °C |
Normas e regulamentos
| A designação de padrão | Conector M8 |
|---|---|
| Normas / regulamentos | IEC 61076-2-104 |
Cabo
| Marcação do artigo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Marcação de cabos fornecedor) |
|---|---|
| Tipo do cabo | PROFINET, puxando a corrente, CAT5 |
| O tipo de cabo (abreviatura) | 93C |
| O tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| O projeto do cabo | 1x4xAWG22/7; SF/TQ |
| A secção transversal do fio | 4x de 0,34 mm2 |
| CALIBRE de diâmetro de fios, o sinal de linha | Vinte e dois |
| Projeto de cabo, o sinal de linha | 7x de 0,25 mm |
| Diâmetro do condutor on. isolamento | 1,5 mm |
| Cor viveu | branco, amarelo, azul, laranja |
| Total скрутка | O quarteto estrela torção |
| Экранировка | Película de laminado de alumínio, trançado de fio de cobre estanhado |
| protetor de tela de fibra de | 85 % |
| Bainha externa, cor | verde RAL 6018 |
| A espessura da parede da bainha exterior | cerca de 0,9 mm |
| O diâmetro exterior do cabo D | 6,5 mm ±0,2 mm |
| O raio mínimo de curvatura, o duro tira | 5 x D |
| O raio mínimo de curvatura, tira flexível | 7,5 x D |
| O número de ciclos de flexão | Três milhões de |
| O raio de curvatura | 100 mm |
| O caminho do curso | 10 m |
| A velocidade de deslocamento transversal | 4 m/c |
| Aceleração | 4 m/c2 |
| A carga de torção | ± 30 °/m |
| Resistência ao rasgo GRP | ≤ 150 N |
| A massa do cabo | 61 kg/km |
| Revestimento externo, de material | PUR |
| O material de revestimento interno | FRNC |
| O material de isolamento do condutor | PE |
| Material do condutor | fio flexível de cobre galvanizado |
| Resistência de isolamento | ≥ 500 MΩ*km |
| Resistência do circuito | ≤ 120,00 Ohm/km |
| A impedância característica | 100 Ω ±15 Ω (1 ... 100 Mhz) |
| Diafonia (NEXT) | 80 db (a 1 Mhz) |
| 76 db (a 4 Mhz) | |
| 70 db (a 10 Mhz) | |
| 65 db (a 16 Mhz) | |
| 63 db (a 20 Mhz) | |
| 60 db (a 31,25 Mhz) | |
| 55 db (a 62,5 Mhz) | |
| 50 db (a 100 Mhz) | |
| O enfraquecimento do | 2,1 db (a 1 Mhz) |
| 4 db (a 4 Mhz) | |
| 6,3 db (a 10 Mhz) | |
| 8 db (a 16 Mhz) | |
| 9 db (a 20 Mhz) | |
| 11,4 db (a 31,25 Mhz) | |
| 16,5 db (a 62,5 Mhz) | |
| 21,3 db (a 100 Mhz) | |
| A velocidade de transmissão de sinal | 0,66 c |
| O tempo de propagação do sinal | 5,3 нСм/m |
| A resistência de um dispositivo de emparelhamento | ≤ 20,00 mω/m (10 Mhz) |
| Tensão nominal, o explorador do windows | 600 (Típico UL) |
| A tensão de teste, fase / fase | 2000 (50 Hz, 1 min.) |
| A tensão de teste, fase / tela | 2000 (50 Hz, 1 min.) |
| Outras características | Características elétricas de acordo com a EN 50288-2-2 |
| Негорючесть | de acordo com o IEC 60332-1-2 |
| Sem halogênio | sim |
| Маслостойкость | de acordo com a DIN EN 60811-2-1 |
| A durabilidade, outros dados | resistente a raios UV |
| A temperatura ambiente (em funcionamento) | -40 °C ... 70 °C (cabo, rigidamente прокладываемый) |
| -40 °C ... 70 °C (cabo, para o material de montagem) | |
| A temperatura ambiente (durante a instalação) | -20 °C ... 60 °C |
| A temperatura ambiente (armazenamento/transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | O período de tempo para a aplicação de nomeação (EFUP): 50 anos |
| Informações sobre substâncias perigosas, consulte a declaração do fabricante na aba "Downloads" |
Classificação
eCl@ss
| eCl@ss 7.0 | Vinte e sete milhões, sessenta mil trezentos e oito |
|---|---|
| eCl@ss 9.0 | Vinte e sete milhões, sessenta mil trezentos e oito |
ETIM
| ETIM 7.0 | EC001262 |
|---|
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M8 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M8 |
| Tipo de contato do lado da caixa (EF008386) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 8 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -40 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 30 V |
| Grau de proteção (IP) (EF005474) | IP67 |
