Vergrößern

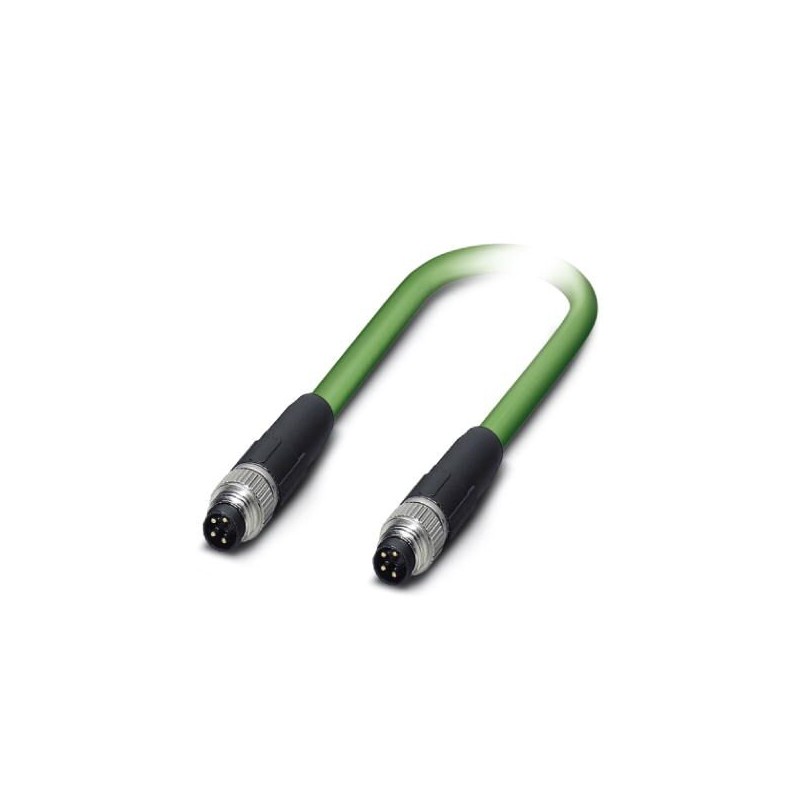

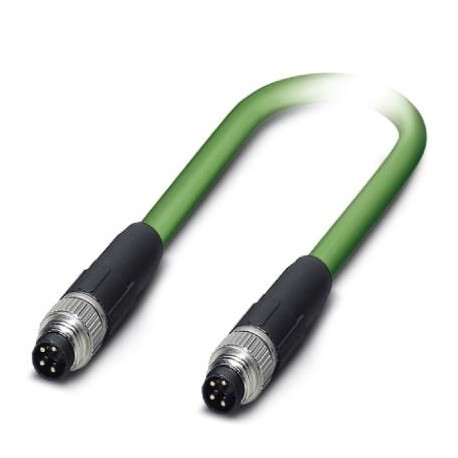

NBC-M 8MS/ 8,0-93C/M 8MS 1426305 PHOENIX CONTACT Netzwerkkabel, Ethernet (100 MBit/s), PROFINET (100 MBit/s)..
NBC-M 8MS/ 8,0-93C/M 8MS
1426305
PHOENIX_CONTACT
25
Netzwerkkabel, Ethernet (100 MBit/s), PROFINET (100 MBit/s), EtherCAT® (100 MBit/s), 4-polig, PUR/FRNC halogenfrei, grün RAL 6018, geschirmt, Stecker gerade M8 / IP67, kodierung: A, auf Stecker gerade M8 / IP67, kodierung: A, kabellänge: 8 m
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Netzwerkkabel, Ethernet (100 Mbit/s), PROFINET (100 Mbit/s), EtherCAT®(100 Mbit/s), 4-polige stromleitersch., PUR/FRNC halogenfrei, grün RAL 6018, geschirmt., Stecker direkte M8 / IP67, mechanische Schlüssel: A, auf Stecker direkte M8 / IP67, mechanische Schlüssel: A, Kabellänge: 8 m
Kommerzielle Daten
| Bestellnummer | Eine Million vier hundert sechs und zwanzig tausend drei hundert fünf |
|---|---|
| Die Verpackungseinheit | Eins |
| GTIN | 4055626458038 |
Maße
| Kabellänge | 8 km |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (bei Betrieb) | -25 °C ... 90 °C (Stecker / Buchse) |
|---|
Allgemeine Eigenschaften
| Bemessungsstrom bei 40 ℃ | 4 A |
|---|---|
| Bemessungsspannung | 30 V AC |
| 30 V DC | |
| Pole | Vier |
| Signaltyp/Kategorie | Ethernet, 100 Mbit/s |
| PROFINET 100 Mbit/s | |
| EtherCAT®, 100 Mbit/s | |
| Normen/Normative Dokumente | Stecker M8 IEC 61076-2-104 |
| Material, Kontakt | CuSn |
| Material, Halter Kontakt | TPU GF |
| Material, Kontakt-Oberfläche | Ni/Au |
Parameter, Kopf 1
| Ausführung des Kopfes | Stecker direkte M8 / IP67 |
|---|---|
| Kontaktzahlen (die Konjugation) | Vier |
| Codierung | A (Standard) |
| Farbe | schwarz |
| Material (Komponenten) | CuSn (Kontakt) |
| Ni/Au (Kontaktfläche) | |
| TPU GF (Halter Kontakte) | |
| TPU, flammhemmend., selbstverlöschend (Gehäuse, Griff) | |
| Guss unter Druck. Zink, vernickelt (Gewinde-Elemente) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Zyklen Installation | ≥ 100 |
| Anzugsmoment | 0,2 Nm |
| Umgebungstemperatur (bei Betrieb) | -25 °C ... 90 °C |
Parameter, Kopf 2
| Ausführung des Kopfes | Stecker direkte M8 / IP67 |
|---|---|
| Kontaktzahlen (die Konjugation) | Vier |
| Codierung | A (Standard) |
| Farbe | schwarz |
| Material (Komponenten) | CuSn (Kontakt) |
| Ni/Au (Kontaktfläche) | |
| TPU GF (Halter Kontakte) | |
| TPU, flammhemmend., selbstverlöschend (Gehäuse, Griff) | |
| Guss unter Druck. Zink, vernickelt (Gewinde-Elemente) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Zyklen Installation | ≥ 100 |
| Anzugsmoment | 0,2 Nm |
| Umgebungstemperatur (bei Betrieb) | -25 °C ... 90 °C |
Normen und Vorschriften
| Normenbezeichnung | Stecker M8 |
|---|---|
| Normen / Normative Dokumente | IEC 61076-2-104 |
Kabel
| Artikel-Nummer Kennzeichnung | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Kennzeichnung der Kabel-Anbieter) |
|---|---|
| Kabeltyp | PROFINET ziehende Kette, CAT5 |
| Kabeltyp (Kurzbezeichnung) | 93C |
| Signaltyp/Kategorie | PROFINET CAT5 (IEC 11801), 100 Mbit/s |
| EtherCAT®CAT5 (IEC 11801), 100 Mbit/s | |
| Kabeldesign | 1x4xAWG22/7; SF/TQ |
| Leitungsquerschnitt | 4x 0,34 mm2 |
| AWG-Signalleitung | Zwei und zwanzig |
| Entwurf-Kabel, Bus-Leitung | 7x 0,25 mm |
| Durchmesser des Leiters ein. Isolierung | 1,5 mm |
| Farben lebte | weiß, gelb, blau, orange |
| Die Verseilung | Vier Torx-Twist |
| Abgeschirmt | Film, оклеенная Aluminium, Geflecht aus verzinnten Kupferdrähten |
| Schutzschild Glasfaserkabel | 85 % |
| Außenmantel, Farbe | grün RAL 6018 |
| Die Wanddicke Außenschale | etwa 0,9 mm |
| Äußerer Kabeldurchmesser D | 6,5 mm ±0,2 mm |
| Minimaler Biegeradius, starre Streifen | 5 x D |
| Mindestbiegeradius, flexibel Streifen | 7,5 x D |
| Die Anzahl der Zyklen biegebelastung | Drei Millionen |
| Biegeradius | 100 mm |
| Stellweg | 10 m |
| Geschwindigkeit quer bewegen | 4 m/c |
| Beschleunigung | 4 m/c2 |
| Die Belastung auf Verdrehung | ± 30 °/m |
| Zugfestigkeit GRP | ≤ 150 N |
| Masse Kabel | 61 kg/km |
| Außenmantel, Material | PUR |
| Material Innenschale | FRNC |
| Material, Isolierung des Leiters | PE |
| Leitermaterial | Verbindungskabel aus verzinktem Kupfer |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 120,00 OHM/km |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 1 ... 100 MHz) |
| Attenuation (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Schwächung | 2,1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11,4 dB (bei 31,25 MHz) | |
| 16,5 dB (bei 62,5 MHz) | |
| 21,3 dB (bei 100 MHz) | |
| Die Geschwindigkeit der Signalübertragung | 0,66 c |
| Die Zeit der Ausbreitung des Signals | 5,3 Ncm/m |
| Widerstand-Gerät koppeln | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Nennspannung, Leiter | 600 V (Nennwert UL) |
| Prüfspannung Phase / Phase | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Phase / Schirm | 2000 V (50 Hz, 1 min.) |
| Andere Eigenschaften | Elektrische Eigenschaften gemäß EN 50288-2-2 |
| Nicht-Brennbarkeit | gemäß IEC 60332-1-2 |
| Ohne Halogene | ja |
| Ölbeständig | nach DIN EN 60811-2-1 |
| Haltbarkeit, sonstige Daten | beständig gegen UV-Strahlung |
| Umgebungstemperatur (bei Betrieb) | -40 °C ... 70 °C (Kabel, starr прокладываемый) |
| -40 °C ... 70 °C (Kabel, für bewegliche Montage) | |
| Umgebungstemperatur (bei der Verlegung) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeit für regelzwecke (EFUP): 50 Jahre |
| Informationen zu gefährlichen Stoffen finden Sie in der Erklärung des Herstellers im Bereich «Downloads» |
Klassifizierung
eCl@ss
| eCl@ss 7.0 | Sieben und zwanzig Millionen sechzig tausend drei hundert acht |
|---|---|
| eCl@ss 9.0 | Sieben und zwanzig Millionen sechzig tausend drei hundert acht |
ETIM
| ETIM 7.0 | EC001262 |
|---|
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
