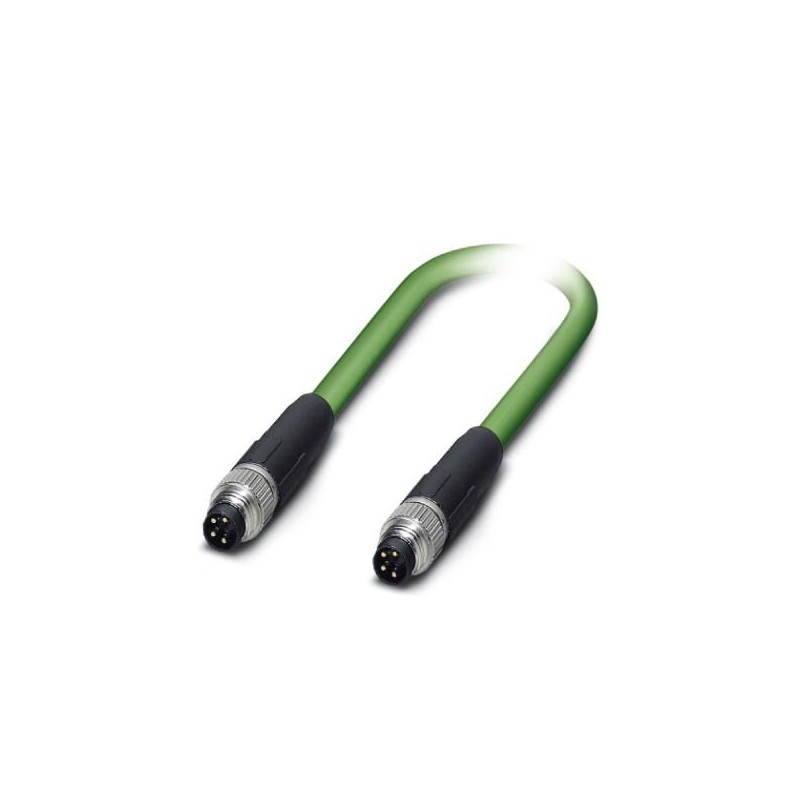

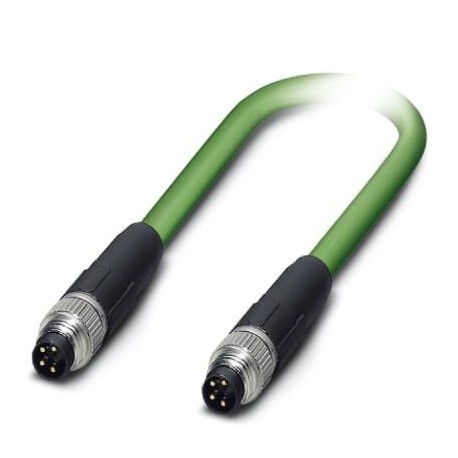

NBC-M 8MS/ 8,0-93C/M 8MS 1426305 PHOENIX CONTACT Cavo di rete, Ethernet (100 mbps), ETHERNET (100 mbps), Eth..
NBC-M 8MS/ 8,0-93C/M 8MS
1426305
PHOENIX_CONTACT
25
Cavo di rete, Ethernet (100 mbps), ETHERNET (100 mbps), EtherCAT® (100 mbps), 4-poli, PUR/FRNC halogen-free, verde RAL 6018, schermato, Collegare direttamente M8 / IP67, codifica A, su Plug dritto M8 / IP67, codifica: A, lunghezza cavo: 8 m
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Il cavo di rete, Ethernet (100 Mbps), PROFINET (100 Mbps), EtherCAT®(100 Mbit/s), 4-poli., PUR/FRNC senza alogeni, verde RAL 6018, schermato., Spine diretta M8 / IP67, chiavi meccaniche: A, a Spine diretta M8 / IP67, chiavi meccaniche: A, lunghezza cavo: 8 m
Dati commerciali
| Codice di ordinazione | Millione quattro cento venti sei mila tre cento cinque |
|---|---|
| Unità di imballaggio | Uno |
| GTIN | 4055626458038 |
Dimensioni
| Lunghezza del cavo | 8 m |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (maschio / femmina) |
|---|
Caratteristiche generali
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| Poli | Quattro |
| Il tipo di segnale/categoria | Ethernet 100 Mbit/s |
| PROFINET, 100 Mbit/s | |
| EtherCAT®, 100 Mbit/s | |
| Norme/documenti normativi | Connettore M8 IEC 61076-2-104 |
| Materiale, contatto | CuSn |
| Materiale, titolare di contatto | TPU GF |
| Materiale, la superficie di contatto | Ni/Au |
Impostazioni, testa 1
| Esecuzione della testa | Spine diretta M8 / IP67 |
|---|---|
| Numero di contatti (la superficie di accoppiamento) | Quattro |
| Codifica | A (Standard) |
| Colore | nero |
| Materiale (i componenti) | CuSn (Contatto) |
| Ni/Au (Superficie di contatto) | |
| TPU GF (Supporto contatti) | |
| TPU, трудновоспламеняем., autoestinguente (Corpo della penna) | |
| Fuso sotto pressione. zinco, nichelato (Filettato elementi) | |
| Resistenza di isolamento | ≥ 100 MΩ |
| I cicli di installazione | ≥ 100 |
| Coppia di serraggio | 0,2 Nm |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
Impostazioni, testa 2
| Esecuzione della testa | Spine diretta M8 / IP67 |
|---|---|
| Numero di contatti (la superficie di accoppiamento) | Quattro |
| Codifica | A (Standard) |
| Colore | nero |
| Materiale (i componenti) | CuSn (Contatto) |
| Ni/Au (Superficie di contatto) | |
| TPU GF (Supporto contatti) | |
| TPU, трудновоспламеняем., autoestinguente (Corpo della penna) | |
| Fuso sotto pressione. zinco, nichelato (Filettato elementi) | |
| Resistenza di isolamento | ≥ 100 MΩ |
| I cicli di installazione | ≥ 100 |
| Coppia di serraggio | 0,2 Nm |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
Norme e prescrizioni
| Designazione standard | Connettore M8 |
|---|---|
| Norme / documenti normativi | IEC 61076-2-104 |
Cavo
| Etichettatura articolo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Marcatura cavi fornitore) |
|---|---|
| Tipo di cavo | PROFINET, tirando la catena, CAT5 |
| Tipo di cavo (breve designazione) | 93C |
| Il tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 Mbit/s |
| EtherCAT®CAT5 (IEC 11801), 100 Mbit/s | |
| La costruzione del cavo | 1x4xAWG22/7; SF/TQ |
| Sezione del conduttore | 4x 0,34 mm2 |
| AWG, la linea di segnale | Venti due |
| La costruzione del cavo, la linea di segnale | 7x 0,25 mm |
| Diametro del conduttore on. l'isolamento | 1,5 mm |
| Colori vissuto | bianco, giallo, blu, arancio |
| Totale trefoli | Quattro a stella torsione |
| Schermatura | Di melammina, laminato alluminio e treccia di filo di rame stagnato |
| schermo di protezione del cavo in fibra ottica | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| Lo spessore della parete del guscio esterno | circa 0,9 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di curvatura minimo, rigida della striscia | 5 x D |
| Raggio di curvatura minimo, striscia flessibile | 7,5 x D |
| Il numero di cicli di flessione | 3.000.000 di |
| Raggio di curvatura | 100 mm |
| Il percorso di viaggio | 10 m |
| La velocità di spostamento laterale | 4 m/c |
| Accelerazione | 4 km/c2 |
| Carico di torsione | ± 30 °/m |
| Resistenza alla rottura GRP | ≤ 150 N |
| La massa del cavo | 61 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale calotta interna | FRNC |
| Materiale, isolamento del conduttore | PE |
| Materiale del conduttore | cavo di toppa di rame zincato |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza pennacchio | ≤ 120,00 Ohm/km |
| Impedenza caratteristica | 100 Ohm ±15 Ω (a 1 ... 100 Mhz) |
| Transizione dissolvenza (NEXT) | 80 db (a 1 Mhz) |
| 76 db (a 4 Mhz) | |
| 70 db (a 10 Mhz) | |
| 65 db (a 16 Mhz) | |
| 63 db (a 20 Mhz) | |
| 60 db (a 31,25 Mhz) | |
| 55 db (a 62,5 Mhz) | |
| 50 db (a 100 Mhz) | |
| L'indebolimento | 2,1 db (a 1 Mhz) |
| 4 db (a 4 Mhz) | |
| 6,3 db (a 10 Mhz) | |
| 8 db (a 16 Mhz) | |
| 9 db (a 20 Mhz) | |
| 11,4 db (a 31,25 Mhz) | |
| 16,5 db (a 62,5 Mhz) | |
| 21,3 db (a 100 Mhz) | |
| La velocità di trasmissione del segnale | 0,66 c |
| Il tempo di propagazione del segnale | 5,3 ncm/m |
| La resistenza del dispositivo di accoppiamento | ≤ 20,00 mω/m (10 Mhz) |
| Tensione nominale, conduttore | 600 v (valore Nominale UL) |
| Tensione di prova di fase / fase | 2000 (50 Hz, 1 min) |
| Tensione di prova di fase / schermo | 2000 (50 Hz, 1 min) |
| Altre caratteristiche | Caratteristiche elettriche secondo EN 50288-2-2 |
| Incombustibilità | secondo IEC 60332-1-2 |
| Senza alogeni | sì |
| La resistenza di olio | secondo DIN EN 60811-2-1 |
| Resistenza, altri dati | resistente ai raggi UV |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, hard posati) |
| -40 °C ... 70 °C (cavi, per materiale di montaggio) | |
| Temperatura ambiente (durante la posa) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Piombo 7439-92-1 | |
| China RoHS | Periodo di tempo per destinazione d'uso (EFUP): 50 anni |
| Informazioni sulle sostanze pericolose, fare riferimento nella dichiarazione del produttore nella scheda «Download» |
Classificazione
eCl@ss
| eCl@ss 7.0 | Venti sette millioni sessanta mila tre cento otto |
|---|---|
| eCl@ss 9.0 | Venti sette millioni sessanta mila tre cento otto |
ETIM
| ETIM 7.0 | EC001262 |
|---|
