Ver más grande

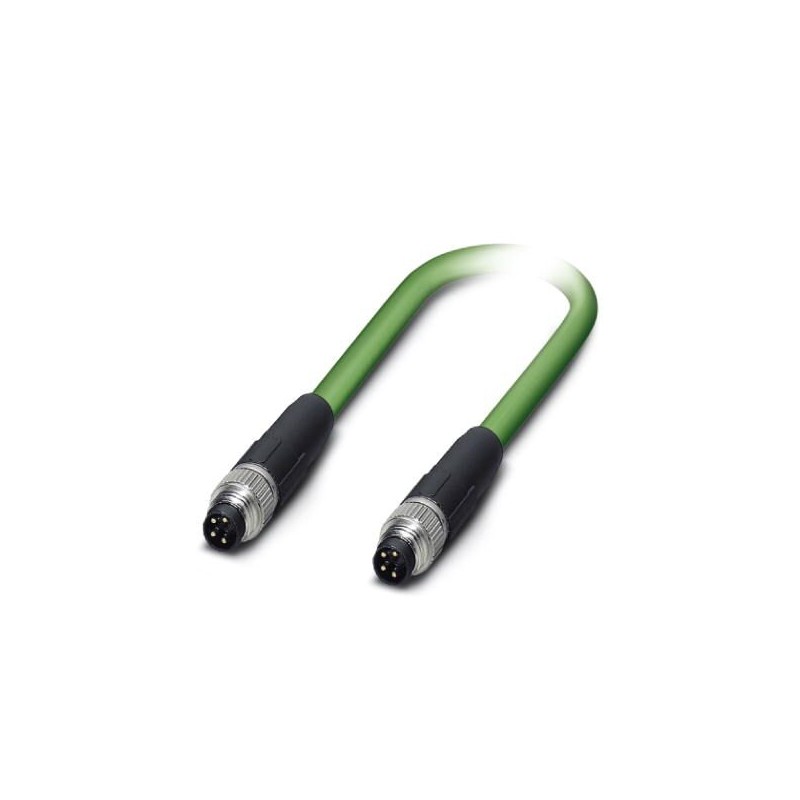

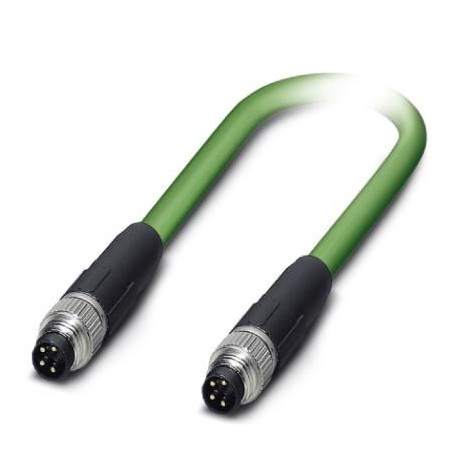

NBC-M 8MS/ 8,0-93C/M 8MS 1426305 PHOENIX CONTACT Cable de red, Ethernet (100 MBit/s), PROFINET (100 MBit/s),..
NBC-M 8MS/ 8,0-93C/M 8MS
1426305
PHOENIX_CONTACT
25
Producto bajo demanda, no admite devolución.
Cable de red, Ethernet (100 MBit/s), PROFINET (100 MBit/s), EtherCAT® (100 MBit/s), 4-polos, PUR sin halógenos, verde RAL 6018, apantallado, Conector recta M8, codificación: A / IP67, a Conector recta M8, codificación: A / IP67, longitud de cable: 8 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Cable de red Ethernet (100 mbps), PROFINET (100 mbps), EtherCAT®(100 mbit/s), 4 polos, PUR/FRNC libre de halógenos, verde RAL 6018 blindado., Conectores directa M8 / IP67, las claves mecánicos: A, a Conectores directa M8 / IP67, las claves mecánicos: A, longitud de cable: 8 m
Datos comerciales
| Código de pedido | Millón cuatrocientos veintiséis mil trescientos cinco |
|---|---|
| Embalaje de la unidad de | Uno |
| GTIN | 4055626458038 |
Dimensiones
| La longitud del cable | 8 m |
|---|
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -25 °C ... 90 °C (macho / hembra) |
|---|
Características generales
| Corriente nominal a 40 ℃ | 4 A |
|---|---|
| Tensión nominal | 30 V AC |
| 30 V DC | |
| Polos | Cuatro |
| Tipo de señal/categoría | Ethernet de 100 mbps |
| PROFINET, 100 mbit/s | |
| EtherCAT®, 100 mbit/s | |
| Normas/reglamentos | Conector m8 iec 61076-2-104 |
| Material de contacto | CuSn |
| Material de soporte de contacto | TPU GF |
| El material, la superficie de contacto | Ni/Au |
Parámetros de la cabeza 1
| El cumplimiento de la cabeza | Conectores directa M8 / IP67 |
|---|---|
| La estaca-en de los contactos (superficie de empalme) | Cuatro |
| La codificación de | A (Estándar) |
| El color | negro |
| Material (componentes) | CuSn (Contacto) |
| Ni/Au (Superficie de contacto) | |
| TPU GF (Soporte de contactos) | |
| TPU, трудновоспламеняем., auto-extinguible (el Cuerpo del bolígrafo) | |
| De fundición a presión sensible. el zinc, niquelado (Rosca de los elementos) | |
| La resistencia de aislamiento | ≥ 100 MΩ |
| Los ciclos de la instalación | ≥ 100 |
| Par de apriete | 0,2 Nm |
| Temperatura ambiente (funcionamiento) | -25 °C ... 90 °C |
Parámetros de la cabeza 2
| El cumplimiento de la cabeza | Conectores directa M8 / IP67 |
|---|---|
| La estaca-en de los contactos (superficie de empalme) | Cuatro |
| La codificación de | A (Estándar) |
| El color | negro |
| Material (componentes) | CuSn (Contacto) |
| Ni/Au (Superficie de contacto) | |
| TPU GF (Soporte de contactos) | |
| TPU, трудновоспламеняем., auto-extinguible (el Cuerpo del bolígrafo) | |
| De fundición a presión sensible. el zinc, niquelado (Rosca de los elementos) | |
| La resistencia de aislamiento | ≥ 100 MΩ |
| Los ciclos de la instalación | ≥ 100 |
| Par de apriete | 0,2 Nm |
| Temperatura ambiente (funcionamiento) | -25 °C ... 90 °C |
Normas legales
| La designación de la norma | Conector M8 |
|---|---|
| Normas / reglamentos | Iec 61076-2-104 |
El cable
| Identificación del artículo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Etiquetado de los cables por el proveedor) |
|---|---|
| El tipo de cable | PROFINET, tirar de la cadena, CAT5 |
| El tipo de cable (corto) | 93 C |
| Tipo de señal/categoría | PROFINET CAT5 (iec 11801), 100 mbit/s |
| EtherCAT®CAT5 (iec 11801), 100 mbit/s | |
| El diseño del cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm2 |
| AWG, la línea de señal | Veintidos |
| El diseño del cable, la señal de línea | 7x 0,25 mm |
| Diámetro del conductor on. el aislamiento de | 1,5 mm |
| Color vivió | blanco, amarillo, azul, naranja |
| Total de trenzado | Cuarteto de estrella скрутки |
| Экранировка | La película, оклеенная aluminio, trenzado de луженой alambre de cobre |
| la funda protectora de la pantalla del cable de fibra óptica | El 85% de |
| La envoltura exterior, color | verde RAL 6018 |
| El espesor de la pared de la envoltura externa | alrededor de 0,9 mm |
| El diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| El radio mínimo de flexión rígida de la tira | 5 x D |
| El radio mínimo de curvatura, tira flexible | 7,5 x D |
| El número de ciclos de flexión | Tres millones |
| El radio de curvatura | 100 mm |
| La ruta de movimiento | 10 m |
| La velocidad de desplazamiento transversal | 4 m/c |
| La aceleración de la | 4 m/c2 |
| La carga a la torsión | ± 30 °/m |
| La resistencia a la rotura fiberglass | ≤ 150 N |
| La masa del cable | 61 kg/km |
| La envoltura exterior, material | PUR |
| El material de la capa interna de la | FRNC |
| Material de aislamiento, en el explorador de | PE |
| Material del conductor | el cable flexible de acero galvanizado de cobre |
| La resistencia de aislamiento | ≥ 500 МΩ*km |
| Resistencia de bucle | ≤ 120,00 Ohm/km |
| La impedancia | 100 Ω ±15 Ω (si 1 ... 100 Mhz) |
| De transición de la amortiguación (NEXT) | 80 db (a 1 Mhz) |
| 76 db (a 4 Mhz) | |
| 70 db (a 10 Mhz) | |
| 65 db (a 16 Mhz) | |
| 63 db (a 20 Mhz) | |
| 60 db (a 31,25 Mhz) | |
| 55 db (a 62,5 Mhz) | |
| 50 db (a 100 Mhz) | |
| El debilitamiento de la | 2,1 db (a 1 Mhz) |
| 4 db (a 4 Mhz) | |
| 6,3 db 10 Mhz) | |
| 8 db (a 16 Mhz) | |
| 9 db (a 20 Mhz) | |
| 11,4 db (a 31,25 Mhz) | |
| 16,5 db (a 62,5 Mhz) | |
| 21,3 db (a 100 Mhz) | |
| La velocidad de transmisión de la señal | 0,66 c |
| El tiempo de propagación de la señal | 5,3 mnc/m |
| La resistencia de los dispositivos del interfaz | ≤ 20,00 мΩ/m (10 Mhz) |
| La tensión nominal, el explorador de windows | 600 v (Nominal UL) |
| La prueba de tensión, fase / fase | 2000 (50 hz, 1 min) |
| La prueba de tensión, fase / pantalla | 2000 (50 hz, 1 min) |
| Otras características | Características eléctricas según EN 50288-2-2 |
| Негорючесть | de acuerdo a iec 60332-1-2 |
| Libre de halógenos | sí |
| Маслостойкость | de acuerdo con la norma DIN EN 60811-2-1 |
| Resistencia, otros datos | resistente a los rayos uv |
| Temperatura ambiente (funcionamiento) | -40 °C ... 70 °C (cable, rígida прокладываемый) |
| -40 °C ... 70 °C (cable, para rodante de montaje) | |
| Temperatura ambiente (para la construcción) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento/transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Plomo 7439-92-1 | |
| China RoHS | El período de tiempo para la aplicación prevista (EFUP): 50 años |
| Información de sustancias peligrosas, consulte la declaración del fabricante en la pestaña de "Descargas" |
Clasificación
eCl@ss
| eCl@ss 7.0 | Veintisiete millones sesenta mil trescientos ocho |
|---|---|
| eCl@ss 9.0 | Veintisiete millones sesenta mil trescientos ocho |
ETIM
| ETIM 7.0 | EC001262 |
|---|
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | M8 |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M8 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 8 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 30 V |
| Grado de protección (IP) (EF005474) | IP67 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
