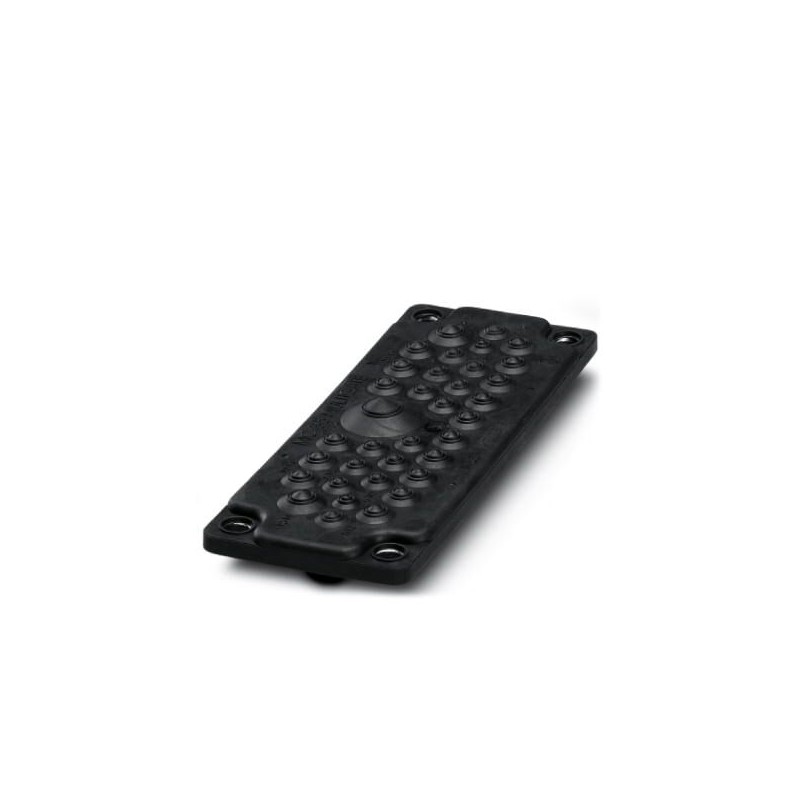

MC-35-MULTI-65-PVO-BK 1422351 PHOENIX CONTACT Placas de passagem de cabos MC-35-MULTI-65-PVO-BK 1422351
MC-35-MULTI-65-PVO-BK
1422351
PHOENIX_CONTACT
Placas de passagem de cabos - MC-35-MULTI-65-PVO-BK - 1422351
Placas para passagem de cabos, número de condutores: 35, diâmetro externo do cabo: 2x 6 mm ... 10 mm, 14x 7 mm... 12mm, 16x 10mm... 14mm, 2x 12mm... 18mm, 1x 17mm... 32 mm, material: chapa de aço galvanizado (Core), material: TPE-SEBS (material externo), cor: preto, comprimento: 222 mm, largura: 92 mm, altura: 17,6 mm
Sistemas de suporte de cabos > Placa de montagem para o sistema de suporte de cabo
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Placas de passagem de cabos, número de condutores: 35, comprimento: 222 mm, largura: 92 mm, altura: 17,6 mm, diâmetro externo de linha: 2x 6 mm ... 10 mm , cor: preto
Dados comerciais
| Código do pedido | 1422351 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 690 (C-2-2017) |
| GTIN | 4055626301860 |
| Peso por unidade (exclusive embalagem) | 299,200 GRM |
| Número do imposto alfandegário | 39269097 |
| País de origem | FI (Finlândia) |
Medidas
| Comprimento | 222 mm |
|---|---|
| Largura | 92 mm |
| Altura | 17,6 mm |
| Distância do furo de sondagem horizontal | 62 mm |
| Distância do furo de sondagem vertical | 193 mm |
| Diâmetro externo de linha | 2x 6 mm ... 10 mm |
| 14x 7 mm ... 12 mm | |
| 16x 10 mm ... 14 mm | |
| 2x 12 mm ... 18 mm | |
| 1x 17 mm ... 32 mm |
Condições ambiente
| Grau de proteção | IP65 (Espessura mínima da chapa >= 2,5 mm) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 100 °C |
Geral
| Número de condutores | 35 |
|---|---|
| Material | TPE-SEBS |
| chapa de aço galvanizada () | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | preto |
| Torque de aperto | 1,5 Nm ... 2 Nm (Parafusos de fixação) |
| Nota | incl. parafusos de fixação |
| chapa de aço galvanizada sobremoldada com 2 mm de espessura | |
| Instrução de montagem | Parafuso de fixação M8, torque: 1,5 - 2,0 Nm, sextavado interno SW5 |
| Para a montagem devem ser usados os parafusos de fixação incluídos na embalagem. Sequência de montagem: 1) Fixar a Multigates com os parafusos de fixação fornecidos (respeitar o torque) 2) Abrir um furo na membrana (com uma chave de fenda) ou cortar a ponta do cone 3) Fazer passar o condutor (a partir de fora) pela abertura. Puxar o condutor aprox. 20 mm para trás (para melhorar o alívio de tração) |
Normas e disposições
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss
| eCl@ss 6.0 | 27409200 |
|---|---|
| eCl@ss 7.0 | 27409208 |
| eCl@ss 8.0 | 27409208 |
| eCl@ss 9.0 | 27400569 |
ETIM
| ETIM 5.0 | EC001004 |
|---|---|
| ETIM 7.0 | EC001004 |
| Característica | Valor |
|---|---|
| Altura da placa entre (EF005176) | 222 mm |
| Largura da placa (EF005175) | 92 mm |
| Material (EF002169) | Outro |
| Aço inoxidável, decapado (EF006388) | Sim |
| Tipo de acabamento (EF000139) | Outro |
