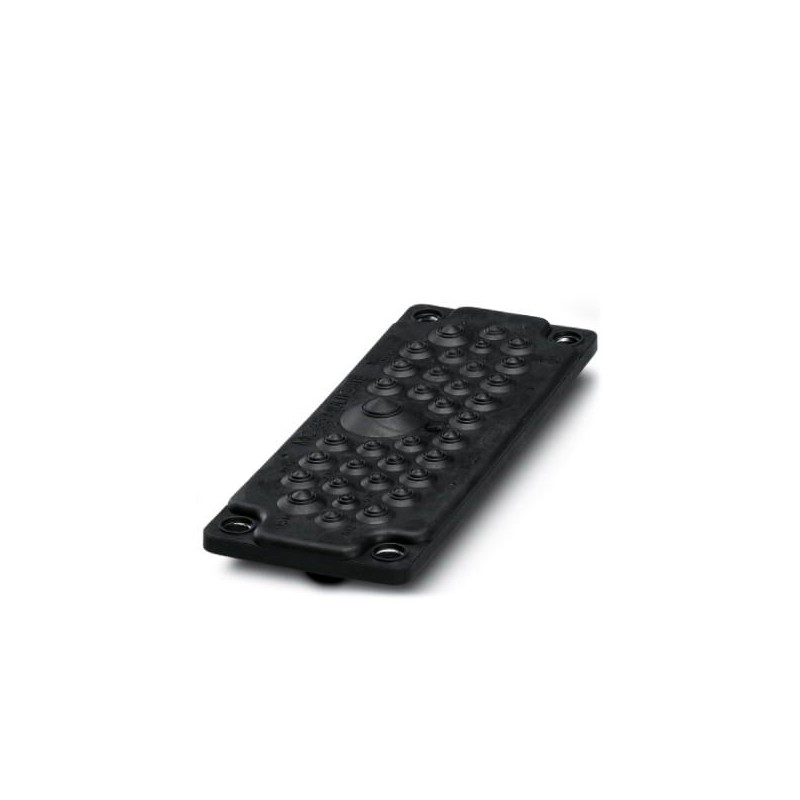

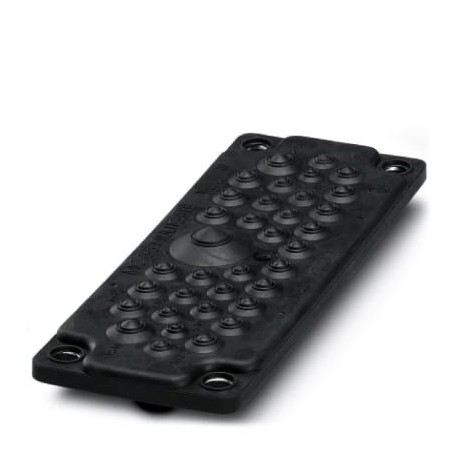

MC-35-MULTI-65-PVO-BK 1422351 PHOENIX CONTACT Панель кабельных вводов MC-35-MULTI-65-PVO-BK 1422351
MC-35-MULTI-65-PVO-BK
1422351
PHOENIX_CONTACT
Панель кабельных вводов - MC-35-MULTI-65-PVO-BK - 1422351
Пластины для прохождения кабеля, количество жил: 35, наружный диаметр кабеля: 2х 6 мм ... 10 мм, 14x 7 мм... 12 мм, 16 x 10 мм... 14 мм, 2x 12 мм... 18 мм, 1x 17 мм... 32 мм, материал: оцинкованный стальной лист (Core), материал: TPE-SEBS (внешний материал), цвет: черный, длина: 222 мм, ширина: 92 мм, высота: 17,6 мм
Лотки кабельные > Монтажная пластина для кабельного лотка
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Панель кабельных вводов, юоличество проводов: 35, длина: 222 мм, ширина: 92 мм, высота: 17,6 мм, наружный диаметр проводника: 2x 6 мм ... 10 мм , цвет: черный
Коммерческие данные
| Код заказа | 1422351 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 690 (C-2-2017) |
| GTIN | 4055626301860 |
| Вес/шт. (без упаковки) | 299,200 GRM |
Размеры
| Длина | 222 мм |
|---|---|
| Ширина | 92 мм |
| Высота | 17,6 мм |
| Расстояние между высверленными отверстиями, по горизонтали | 62 мм |
| Расстояние между высверленными отверстиями, по вертикали | 193 мм |
| Наружный диаметр кабеля | 2x 6 мм ... 10 мм |
| 14x 7 мм ... 12 мм | |
| 16x 10 мм ... 14 мм | |
| 2x 12 мм ... 18 мм | |
| 1x 17 мм ... 32 мм |
Окружающие условия
| Степень защиты | IP65 (Минимальная толщина листа >= 2,5 мм) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
Общие сведения
| Количество проводов | 35 |
|---|---|
| Материал | TPE-SEBS |
| оцинкованная листовая сталь () | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Момент затяжки | 1,5 Нм ... 2 Нм (Крепежные винты) |
| Указание | вкл. крепежные винты |
| Залитая оцинкованная листовая сталь толщиной 2 мм | |
| Указания по монтажу | Крепежный винт М8, момент затяжки 1,5–2,0 Нм, внутренний шестигранник SW5 |
| Для монтажа используйте входящие в комплект крепежные винты. Последовательность монтажа: 1) зафиксировать Multigates при помощи входящих в комплект крепежных винтов (соблюдать момент затяжки), 2) проделать отверстие в мембране (отверткой) или срезать верхушку конуса, 3) провести провод (с внешней стороны) через отверстие. Вытянуть обратно провод примерно на 20 мм (для разгрузки от натяжения) |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 6.0 | 27409200 |
|---|---|
| eCl@ss 7.0 | 27409208 |
| eCl@ss 8.0 | 27409208 |
| eCl@ss 9.0 | 27400569 |
ETIM
| ETIM 5.0 | EC001004 |
|---|---|
| ETIM 7.0 | EC001004 |
| Характеристика | Значение |
|---|---|
| Plate height (EF005176) | 222 mm |
| Plate width (EF005175) | 92 mm |
| Material (EF002169) | Other |
| Stainless steel, pickled (EF006388) | Yes |
| Surface protection (EF000139) | Other |
