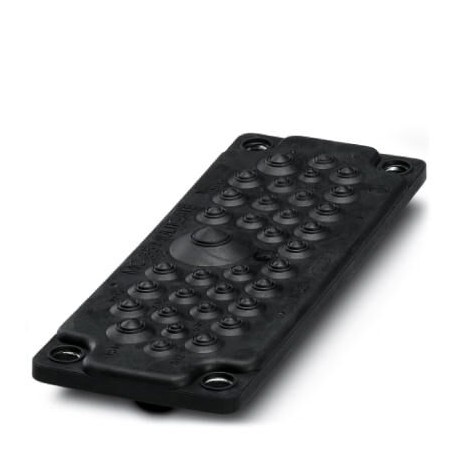

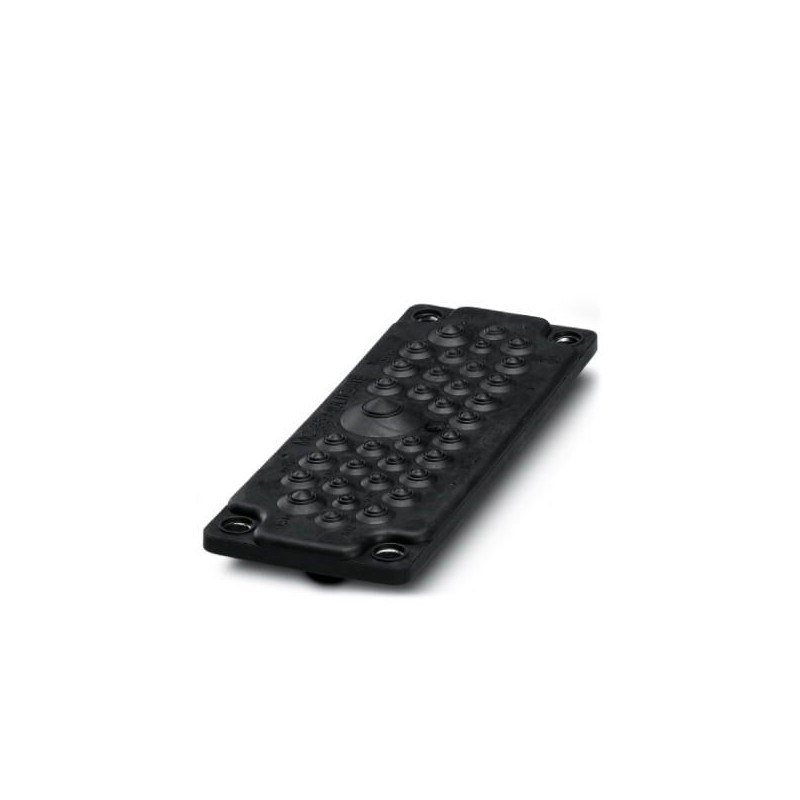

MC-35-MULTI-65-PVO-BK 1422351 PHOENIX CONTACT Plaques passe-câble MC-35-MULTI-65-PVO-BK 1422351
MC-35-MULTI-65-PVO-BK
1422351
PHOENIX_CONTACT
Plaques passe-câble - MC-35-MULTI-65-PVO-BK - 1422351
Plaques pour le passage des câbles, nombre de conducteurs : 35, diamètre extérieur du câble : 2x 6 mm ... 10 mm, 14x 7 mm... 12mm, 16x 10mm... 14mm, 2x 12mm... 18mm, 1x 17mm... 32 mm, matériau : tôle d’acier galvanisé (noyau), matériau : TPE-SEBS (matériau extérieur), couleur : noir, longueur : 222 mm, largeur : 92 mm, hauteur : 17,6 mm
Chemins de câble > Plaque de montage pour chemin de câble
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Plaques passe-câble, nombre de conducteurs: 35, longueur: 222 mm, largeur: 92 mm, hauteur: 17,6 mm, diamètre extérieur du câble: 2x 6 mm ... 10 mm , coloris: noir
Données commerciales
| Code de commande | 1422351 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 690 (C-2-2017) |
| GTIN | 4055626301860 |
| Poids par pièce (hors emballage) | 0,299 KGM |
| Numéro du tarif douanier | 39269097 |
| Pays d'origine | FI (Finlande) |
Dimensions
| Longueur | 222 mm |
|---|---|
| Largeur | 92 mm |
| Hauteur | 17,6 mm |
| Distance horizontale entre les trous de perçage | 62 mm |
| Distance verticale entre les trous de perçage | 193 mm |
| Diamètre extérieur du câble | 2x 6 mm ... 10 mm |
| 14x 7 mm ... 12 mm | |
| 16x 10 mm ... 14 mm | |
| 2x 12 mm ... 18 mm | |
| 1x 17 mm ... 32 mm |
Conditions d'environnement
| Indice de protection | IP65 (Épaisseur minimale de la tôle >= 2,5 mm) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
Généralités
| Nombre de conducteurs | 35 |
|---|---|
| Matériau | TPE-SEBS |
| Tôle d'acier galvanisé () | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Couple de serrage | 1,5 Nm ... 2 Nm (Vis de fixation) |
| Remarque | avec vis de fixation |
| Tôle d'acier galvanisé de 2 mm d'épaisseur | |
| Instruction pour le montage | Vis de fixation M8, couple de serrage : 1,5 - 2,0 Nm, six pans intérieurs SW5 |
| Pour le montage, utiliser les vis de fixation fournies. Étapes de montage : 1) Fixer les Multigates avec les vis de fixation fournies (respecter le couple de serrage) 2) Percer un trou dans la membrane (à l'aide d'un tournevis) ou découper la pointe du cône 3) Introduire le câble (depuis l'extérieur) dans l'ouverture. Tirer le câble d'env. 20 mm (pour améliorer le dispositif anti-traction) |
Normes et spécifications
| Classe d'inflammabilité selon UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 6.0 | 27409200 |
|---|---|
| eCl@ss 7.0 | 27409208 |
| eCl@ss 8.0 | 27409208 |
| eCl@ss 9.0 | 27400569 |
ETIM
| ETIM 5.0 | EC001004 |
|---|---|
| ETIM 7.0 | EC001004 |
| Caractéristique | Valeur |
|---|---|
| Hauteur de plaque (EF005176) | 222 mm |
| Largeur de plaque (EF005175) | 92 mm |
| Matériau (EF002169) | Autre |
| Acier inoxydable, décapé (EF006388) | Oui |
| Traitement de surface (EF000139) | Autre |
