MC-35-MULTI-65-PVO-BK 1422351 PHOENIX CONTACT Kabeldurchführungsplatte MC-35-MULTI-65-PVO-BK 1422351
MC-35-MULTI-65-PVO-BK
1422351
PHOENIX_CONTACT

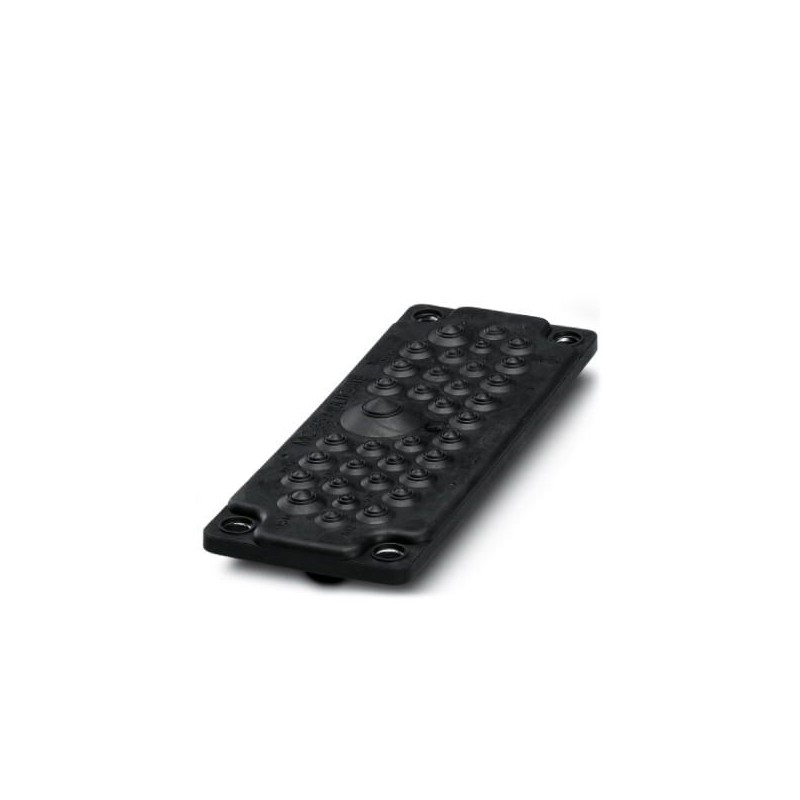

Kabeldurchführungsplatte - MC-35-MULTI-65-PVO-BK - 1422351
Platten für Kabeldurchlass, Anzahl der Leiter: 35, Außendurchmesser des Kabels: 2x 6 mm ... 10 mm, 14x 7 mm... 12mm, 16x 10mm... 14mm, 2x 12mm... 18mm, 1x 17mm... 32 mm, Material: verzinktes Stahlblech (Kern), Material: TPE-SEBS (Außenmaterial), Farbe: schwarz, Länge: 222 mm, Breite: 92 mm, Höhe: 17,6 mm
Kabeltragsysteme > Montageplatte für Kabeltragsystem
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kabeldurchführungsplatte, Anzahl der Leitungen: 35, Länge: 222 mm, Breite: 92 mm, Höhe: 17,6 mm, Leitungsaußendurchmesser: 2x 6 mm ... 10 mm , Farbe: schwarz
Kaufmännische Daten
| Bestellschlüssel | 1422351 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | B1 - Markierung Montage |
| Katalogseite | Seite 690 (C-2-2017) |
| GTIN | 4055626301860 |
| Gewicht pro Stück (exklusive Verpackung) | 299,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 299,200 g |
| Zolltarifnummer | 39269097 |
| Herkunftsland | FI (Finnland) |
Maße
| Länge | 222 mm |
|---|---|
| Breite | 92 mm |
| Höhe | 17,6 mm |
| Bohrlochabstand horizontal | 62 mm |
| Bohrlochabstand vertikal | 193 mm |
| Leitungsaußendurchmesser | 2x 6 mm ... 10 mm |
| 14x 7 mm ... 12 mm | |
| 16x 10 mm ... 14 mm | |
| 2x 12 mm ... 18 mm | |
| 1x 17 mm ... 32 mm |
Umgebungsbedingungen
| Schutzart | IP65 (Mindestblechdicke >= 2,5 mm) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
Allgemein
| Anzahl der Leitungen | 35 |
|---|---|
| Material | TPE-SEBS |
| verzinktes Stahlblech () | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Anzugsdrehmoment | 1,5 Nm ... 2 Nm (Befestigungsschrauben) |
| Hinweis | inkl. Befestigungsschrauben |
| 2 mm dickes umspritztes verzinktes Stahlblech | |
| Montagehinweis | M8-Befestigungsschraube, Drehmoment: 1,5 - 2,0 Nm, Innensechskant SW5 |
| Zur Montage sind die beigepackten Befestigungsschrauben zu verwenden. Montagereihenfolge: 1) Multigates mit den beiliegenden Befestigungsschrauben (Drehmoment beachten) befestigen 2) Loch in die Membran stoßen (mit Schraubendreher) oder Spitze des Konus abschneiden 3) Leitung (von außen) durch die Öffnung führen. Leitung ca. 20 mm zurückziehen (zur Verbesserung der Zugentlastung) |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 6.0 | 27409200 |
|---|---|
| eCl@ss 7.0 | 27409208 |
| eCl@ss 8.0 | 27409208 |
| eCl@ss 9.0 | 27400569 |
ETIM
| ETIM 5.0 | EC001004 |
|---|---|
| ETIM 7.0 | EC001004 |
| Merkmal | Wert |
|---|---|
| Plattenhöhe (EF005176) | 222 mm |
| Plattenbreite (EF005175) | 92 mm |
| Werkstoff (EF002169) | sonstige |
| Rostfreier Stahl, gebeizt (EF006388) | Ja |
| Oberflächenschutz (EF000139) | sonstige |
