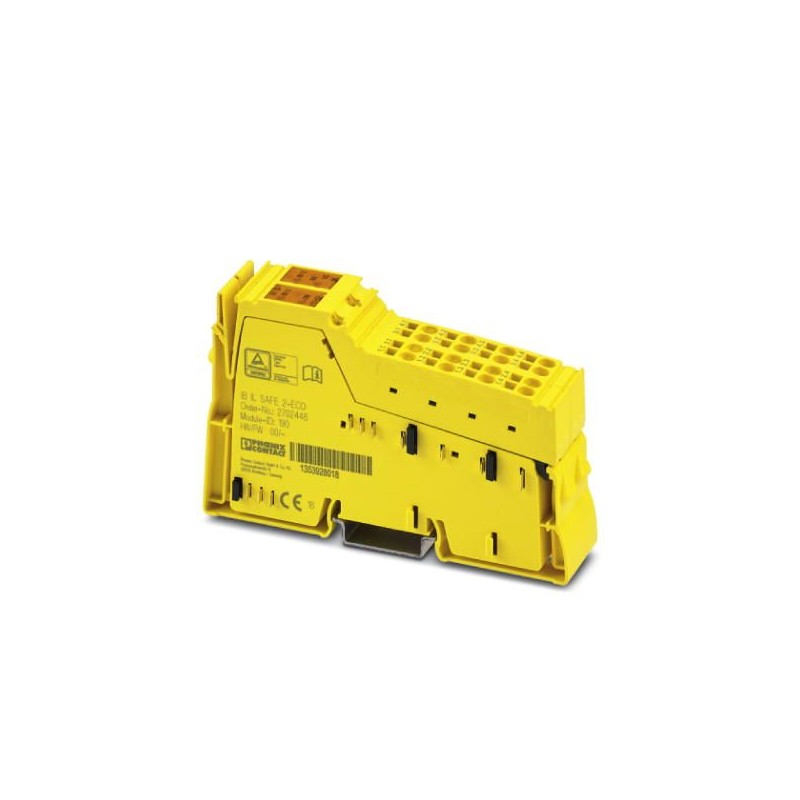

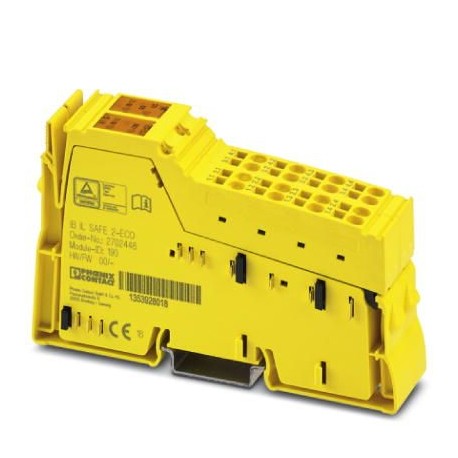

IB IL SAFE 2-ECO 2702446 PHOENIX CONTACT Módulo de segurança
IB IL SAFE 2-ECO
2702446
PHOENIX_CONTACT
Módulo de segurança
Em linha, Módulo de segurança, Segurança funcional, Entradas digitais: 4 (para 2 circuitos de sensores (1 ou 2 canais, antivalente/equivalente)), Circuito de disparo: 1 (circuito de disparo, interno, 2 canais), Contato aberto, para desconexão orientada para a segurança da tensão do segmento por meio de classificação de potencial, taxa de transmissão no barramento local: 500 kBit/s, grau de proteção: IP20, incluindo conectores em linha e campos de marcação
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702446 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 299 (C-6-2017) |
| GTIN | 4055626178004 |
| Peso por unidade (exclusive embalagem) | 182,500 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 24,4 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | 0 °C ... 55 °C (Observar derating) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 70 °C |
| Grau de proteção | IP20 |
Geral
| Material caixa | PBT |
|---|---|
| Peso líquido | 182,5 g |
| Observação sobre o peso | com conector |
| Modo operacional | Operação de dados de processo com 4 Bit |
| Grau de impurezas | 2 (conforme EN 50178) |
| Tipo de montagem | Montagem do trilho de fixação |
| Instrução de montagem | vide curva derating |
| Indicação de tensão operacional | 1 x LED verde |
| Indicações de estado e de diagnóstico | 4 x LED verde, 1 x LED amarelo |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | IEC 61131-2 Tipo 3 |
| Tipo de conexão | conexão à mola |
| Quantidade de entradas | 4 (para 2 circuitos de sensores (de 1 ou 2 canais, antivalentes/equivalentes)) |
| Denominação de proteção | Sobretensão |
| Proteção contra inversão de polaridade | |
| Faixa de tensão de entrada sinal "0" | 0 V DC ... 5 V DC (para desligamento seguro; nas entradas 1.2, 1.3, 3.2, 3.3) |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC (nas entradas 1.2, 1.3, 2.3, 3.2, 3.3, 4.3) |
Alimentação da eletrônica modular
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
|---|---|
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC |
| Consumo de energia | máx. 35 mA |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC -20 % / +15 % |
| Consumo de energia | típ. 70 mA |
| Consumo de corrente | típ. 1,9 W (para UM) |
Saídas à relé
| Quantidade de saídas | 1 (circuito de corrente de liberação interno, de dois canais) |
|---|---|
| Corrente de comutação | min. 3 mA |
| máx. 6 A (30 V DC) | |
| Potência ligada | min. 60 mW |
| Corrente máx. em regime permanente | 6 A (Observar derating) |
| Versão do contato | Elemento de contato |
| Corrente de comutação | min. 3 mA |
| máx. 6 A (30 V DC) | |
| Potência ligada | min. 60 mW |
| Fusível de saída | 6 A gL/gG (Ver capítulo "Exemplos de aplicação") |
| Vida útil mecânica | 106ciclos de manobras |
Parâmetros técnicos de segurança
| Denominação | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | 3 |
| Denominação | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 ciclos de comutação/ano) |
| Categoria | 4 |
| Denominação | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242604eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
