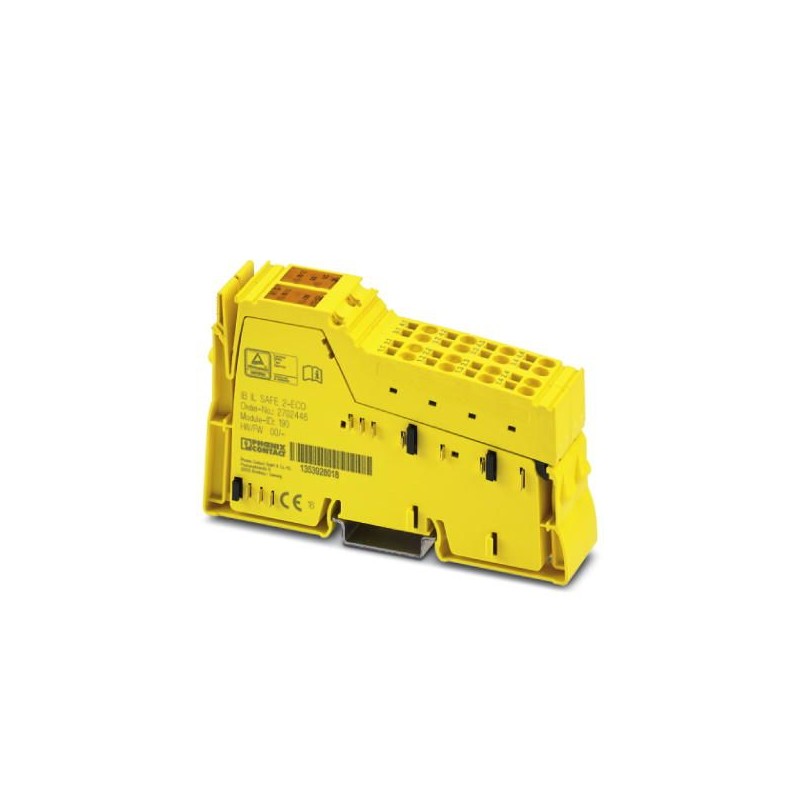

IB IL SAFE 2-ECO 2702446 PHOENIX CONTACT Inline ECO, Módulo de seguridad, Entradas digitales: 4 (para 2 circ..
IB IL SAFE 2-ECO
2702446
PHOENIX_CONTACT
Inline ECO, Módulo de seguridad, Entradas digitales: 4 (para 2 circuitos de sensores (de 1 o 2 canales, antivalente/equivalente)), para la desconexión orientada a la seguridad de la tensión del segmento a través de la clasificación de potencial, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
Inline, Módulo de seguridad, Seguridad funcional, Entradas digitales: 4 (para 2 circuitos de sensores (de 1 o 2 canales, antivalente/equivalente)), Circuito de disparo: 1 (circuito de disparo, interno, de 2 canales), Contacto abierto, para la desconexión orientada a la seguridad de la tensión del segmento a través de la clasificación de potencial, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702446 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA443 - |
| Página del catálogo | Página 299 (C_6_2017) |
| EAN | 4055626178004 |
| Peso por unidad (sin incluir el embalaje) | 182,500 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 24,4 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 55 °C (observar derating) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PBT |
|---|---|
| Peso neto | 182,5 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Modo operativo | Servicio de datos de proceso con 4 bits |
| Grado de polución | 2 (según EN 50178) |
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | ver curva Derating |
| Indicación de la tensión de servicio | 1 x LED verde |
| Indicaciones de estado y diagnóstico | 4 x LED verde, 1 x LED amarillo |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | IEC 61131-2 tipo 3 |
| Tipo de conexión | Conexión por resorte |
| Número de entradas | 4 (para 2 circuitos de sensores (de 1 o 2 canales, antivalente/equivalente)) |
| Denominación de la protección | Sobretensión |
| Prot. contra inversión de polaridad | |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC (para desconexión segura; en las entradas 1.2, 1.3, 3.2, 3.3) |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC (en las entradas 1.2, 1.3, 2.3, 3.2, 3.3, 4.3) |
Alimentación de la electrónica modular
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
|---|---|
| 19,2 V DC ... 30 V DC |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC |
| Absorción de corriente | máx. 35 mA |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC -20 % / +15 % |
| Absorción de corriente | típ. 70 mA |
| Consumo de potencia | típ. 1,9 W (a UM) |
Salidas por relé
| Número de salidas | 1 (circuito de disparo, interno, de dos canales) |
|---|---|
| Corriente de conmutación | min. 3 mA |
| máx. 6 A (30 V DC) | |
| Potencia mín. de conmutación | min. 60 mW |
| Corriente constante límite | 6 A (observar derating) |
| Tipo de contacto | Contacto abierto |
| Corriente de conmutación | min. 3 mA |
| máx. 6 A (30 V DC) | |
| Potencia mín. de conmutación | min. 60 mW |
| Fusible de salida | 6 A gL/gG (Véase capítulo "Ejemplos de aplicación") |
| Vida útil mecánica | 106periodicidades de cambio de estado |
Parámetros técnicos de seguridad
| Denominación | IEC 61508 - alta demanda |
|---|---|
| Safety Integrity Level (SIL) | 3 |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 operaciones/año) |
| Categoría | 4 |
| Denominación | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242604eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
