Visualizza ingrandito

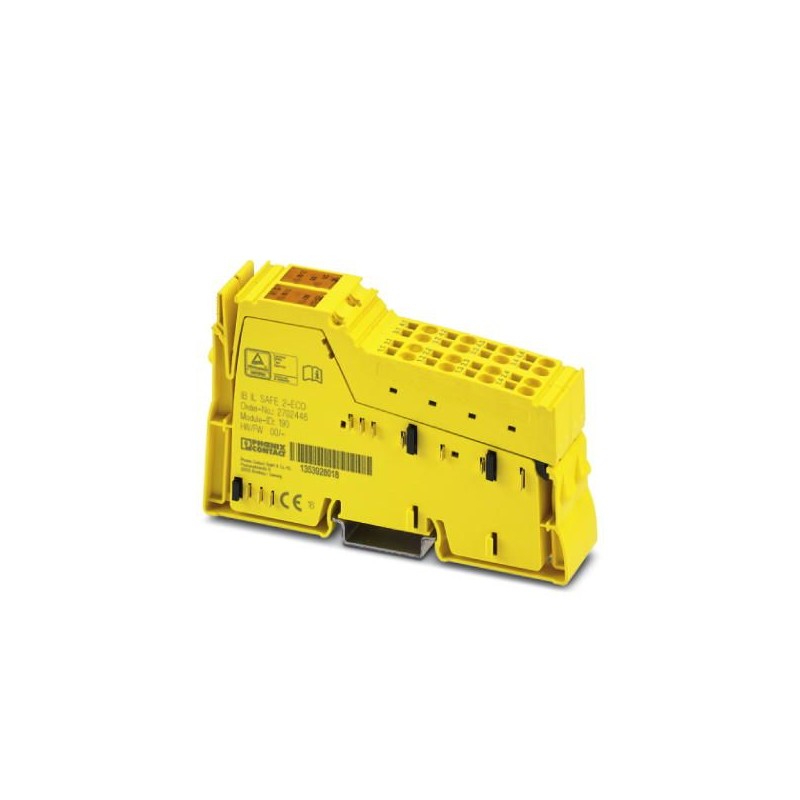

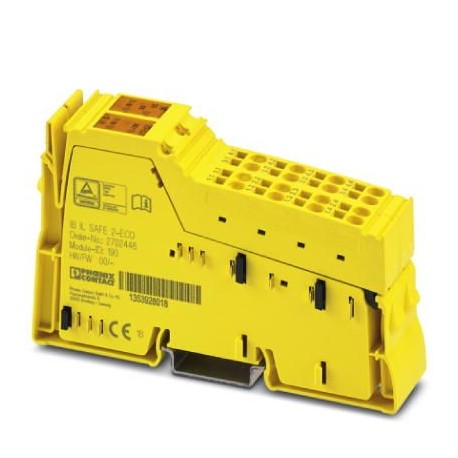

IB IL SAFE 2-ECO 2702446 PHOENIX CONTACT Modulo di sicurezza
IB IL SAFE 2-ECO
2702446
PHOENIX_CONTACT
Modulo di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702446 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA443 - |
| Pagina catalogo | Pagina 299 (C_6_2017) |
| GTIN | 4055626178004 |
| Peso per pezzo (confezione esclusa) | 182,500 g |
| Numero tariffa doganale | 85389099 |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 24,4 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | 0 °C ... 55 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PBT |
|---|---|
| Peso netto | 182,5 g |
| Nota per i dati sul peso | con connettore |
| Funzionamento | Elaborazione dati di processo con 4 bit |
| Grado d'inquinamento | 2 (a norma EN 50178) |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Indicazione tensione di esercizio | 1 x LED verdi |
| Indicazioni di stato e di diagnostica | 4 x LED verde, 1 x LED giallo |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | IEC 61131-2 Tipo 3 |
| Collegamento | Connessione a molla |
| Numero ingressi | 4 (per 2 circuiti sensore (a 1 o 2 canali, antivalenti/equivalenti)) |
| Nome protezione | Sovratensione |
| Prot. contro inversione polarità | |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC (per spegnimento sicuro; agli ingressi 1.2, 1.3, 3.2, 3.3) |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC (agli ingressi 1.2, 1.3, 2.3, 3.2, 3.3, 4.3) |
Alimentazione dell'elettronica
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC |
| Corrente assorbita | max. 35 mA |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC -20 % / +15 % |
| Corrente assorbita | tip. 70 mA |
| Potenza assorbita | tip. 1,9 W (a UM) |
Uscite relè
| Numero uscite | 1 (circuito per contatto di sicurezza interno a due canali) |
|---|---|
| Corrente | min. 3 mA |
| max. 6 A (30 V DC) | |
| Potenza commutabile | min. 60 mW |
| Corrente di carico permanente | 6 A (tenere conto del derating) |
| Esecuzione dei contatti | Contatto in chiusura |
| Corrente | min. 3 mA |
| max. 6 A (30 V DC) | |
| Potenza commutabile | min. 60 mW |
| Fusibile d'uscita | 6 A gL/gG (Vedere il capitolo "Esempi applicativi") |
| Durata meccanica | 106cicli di manovre |
Dati tecnici di sicurezza
| Denominazione | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
| Categoria | 4 |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242604eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
