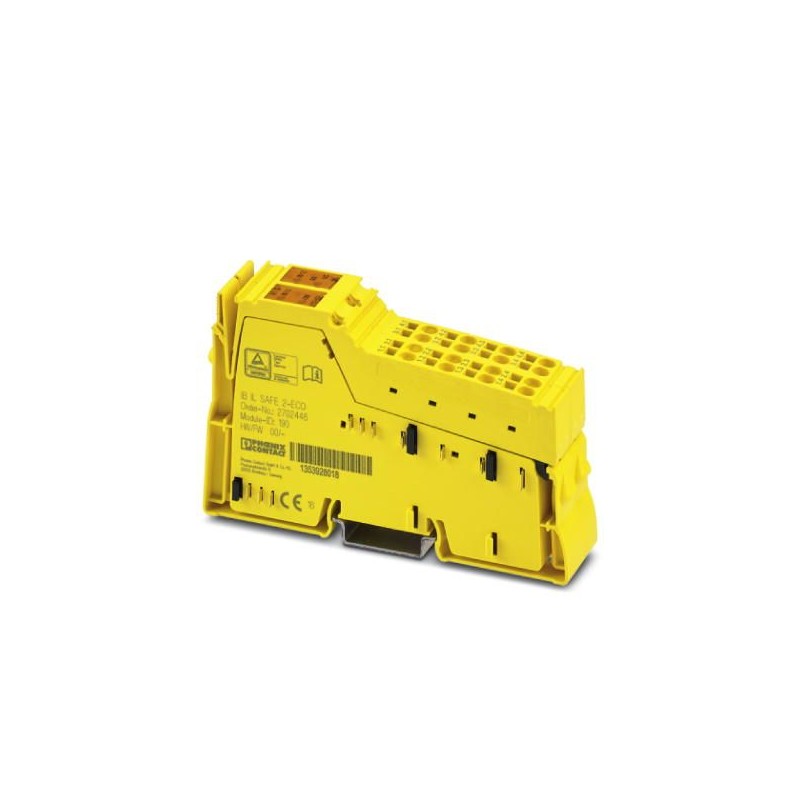

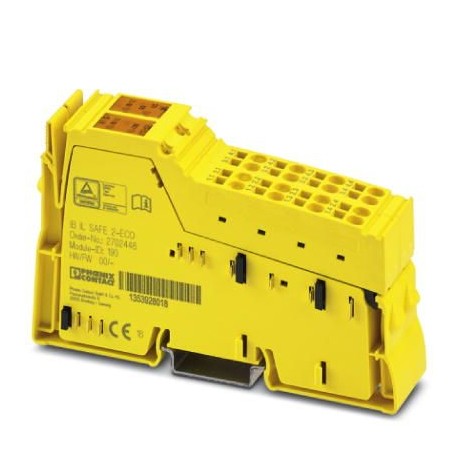

IB IL SAFE 2-ECO 2702446 PHOENIX CONTACT Module de sécurité
IB IL SAFE 2-ECO
2702446
PHOENIX_CONTACT
Module de sécurité
En ligne, Module de sécurité, Sécurité fonctionnelle, Entrées numériques : 4 (pour 2 circuits de capteurs (1 ou 2 canaux, antivalent/équivalent)), Circuit de déclenchement : 1 (circuit de déclenchement, interne, 2 canaux), Contact ouvert, pour une déconnexion de la tension du segment orientée vers la sécurité via la classification de potentiel, Débit de transmission sur le bus local : 500 kBit/s, indice de protection : IP20, y compris connecteurs en ligne et champs de marquage
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702446 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 299 (C-6-2017) |
| GTIN | 4055626178004 |
| Poids par pièce (hors emballage) | 0,182 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 24,4 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Poids net | 182,5 g |
| Indication de poids | avec connecteur |
| Mode de fonctionnement | Fonctionnement avec 4 bits de données de process |
| Degré de pollution | 2 (selon EN 50178) |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Voir courbe de derating |
| Témoin de présence de la tension de service | 1 x LED verte |
| Indicateurs d'état et de diagnostic | 4 x LED verte, 1 LED jaune |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | CEI 61131-2 type 3 |
| Type de raccordement | Raccordement à ressort |
| Nombre d'entrées | 4 (pour 2 circuits de capteurs (1 ou 2 canaux, antivalent/équivalent)) |
| Dénomination de la protection | Surtension |
| Protection contre inversions de polarité | |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC (pour une sortie sécurisée, sur les entrées 1.2, 1.3, 3.2, 3.3) |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC (aux entrées 1.2, 1.3, 2.3, 3.2, 3.3, 4.3) |
Alimentation du bloc électronique
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC |
| Courant absorbé | max. 35 mA |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC -20 % / +15 % |
| Courant absorbé | typ. 70 mA |
| Consommation de puissance | typ. 1,9 W (à UM) |
Sorties à relais
| Nombre de sorties | 1 (circuit à fermeture interne, bicanal) |
|---|---|
| Courant de commutation | min. 3 mA |
| max. 6 A (30 V DC) | |
| Puissance de commutation | min. 60 mW |
| Intensité permanente limite | 6 A (tenir compte du derating) |
| Type de contact | Contact NO |
| Courant de commutation | min. 3 mA |
| max. 6 A (30 V DC) | |
| Puissance de commutation | min. 60 mW |
| Fusible de sortie | 6 A gL/gG (Cf. chapitre « Exemples d'application ») |
| Durée de vie mécanique | 106cycles |
Caractéristiques de sécurité
| Dénomination | CEI 61508 - Demande élevée |
|---|---|
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
| Catégorie | 4 |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242604eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
