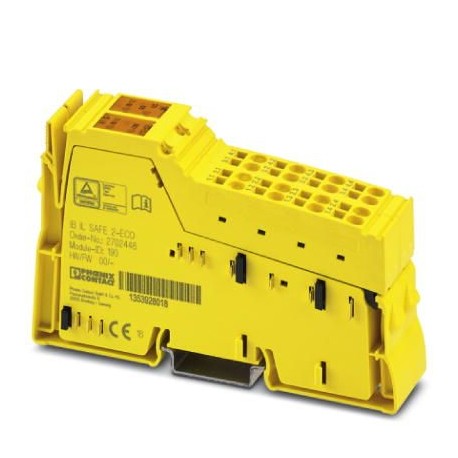

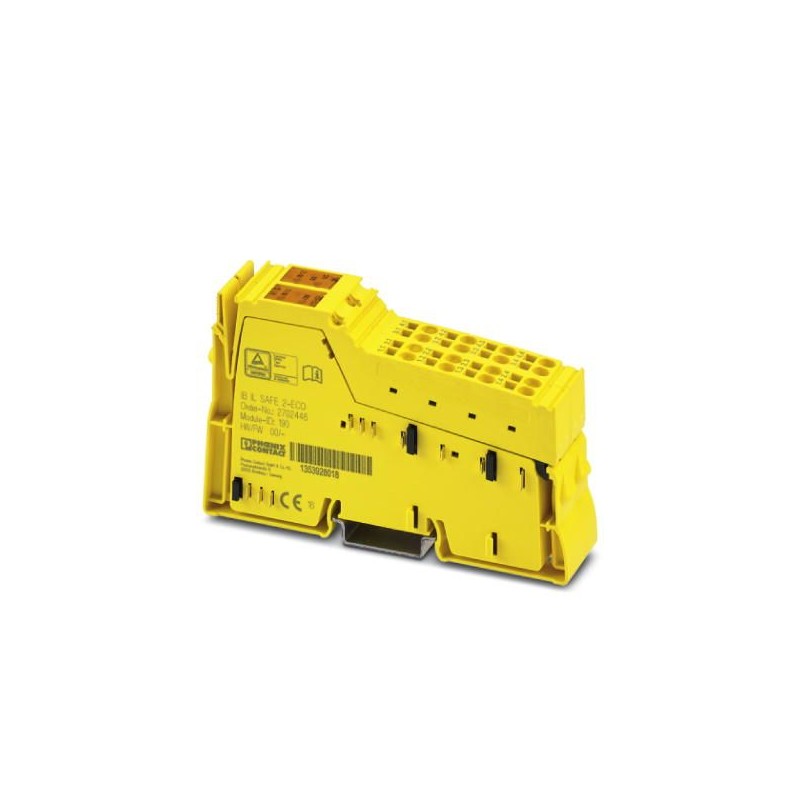

IB IL SAFE 2-ECO 2702446 PHOENIX CONTACT Sicherheitsmodul
IB IL SAFE 2-ECO
2702446
PHOENIX_CONTACT
Sicherheitsmodul
Inline, Safety-Modul, Funktionale Sicherheit, Digitale Eingänge: 4 (für 2 Sensorkreise (1 oder 2 Kanäle, antivalent/äquivalent)), Auslösekreis: 1 (Auslösekreis, intern, 2 Kanäle), offener Kontakt, zur sicherheitsgerichteten Abschaltung der Segmentspannung über Potentialklassifizierung, Übertragungsrate auf dem lokalen Bus: 500 kBit/s, Schutzart: IP20, inkl. Inline-Steckverbinder und Markierungsfelder
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702446 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 299 (C-6-2017) |
| GTIN | 4055626178004 |
| Gewicht pro Stück (exklusive Verpackung) | 182,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 182,500 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | 0 °C ... 55 °C (Derating beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | PBT |
|---|---|
| Nettogewicht | 182,5 g |
| Hinweis zu Gewichtsangaben | mit Stecker |
| Betriebsart | Prozessdatenbetrieb mit 4 Bit |
| Verschmutzungsgrad | 2 (nach EN 50178) |
| Montageart | Tragschienenmontage |
| Montagehinweis | siehe Derating-Kurve |
| Betriebsspannungsanzeige | 1 x LED grün |
| Status- und Diagnoseanzeigen | 4 x LED grün, 1 x LED gelb |
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 3 |
| Anschlussart | Zugfederanschluss |
| Anzahl der Eingänge | 4 (für 2 Sensorkreise (1- oder 2-kanalig, antivalent/äquivalent)) |
| Schutzbenennung | Überspannung |
| Verpolschutz | |
| Eingangsspannungsbereich "0"-Signal | 0 V DC ... 5 V DC (für sicher Aus; an den Eingängen 1.2, 1.3, 3.2, 3.3) |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC (an den Eingängen 1.2, 1.3, 2.3, 3.2, 3.3, 4.3) |
Versorgung der Modulelektronik
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
|---|---|
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
Inline Potenziale
| Benennung | Versorgung der Logik (UL) |
|---|---|
| Versorgungsspannung | 7,5 V DC |
| Stromaufnahme | max. 35 mA |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC -20 % / +15 % |
| Stromaufnahme | typ. 70 mA |
| Leistungsaufnahme | typ. 1,9 W (an UM) |
Relaisausgänge
| Anzahl der Ausgänge | 1 (interner, zweikanaliger Freigabestrompfad) |
|---|---|
| Schaltstrom | min. 3 mA |
| max. 6 A (30 V DC) | |
| Schaltleistung | min. 60 mW |
| Grenzdauerstrom | 6 A (Derating beachten) |
| Kontaktausführung | Schließer |
| Schaltstrom | min. 3 mA |
| max. 6 A (30 V DC) | |
| Schaltleistung | min. 60 mW |
| Ausgangssicherung | 6 A gL/gG (Siehe Kapitel "Applikationsbeispiele") |
| Lebensdauer mechanisch | 106Schaltspiele |
Sicherheitstechnische Kenngrößen
| Benennung | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | 3 |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr) |
| Kategorie | 4 |
| Benennung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242604eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
