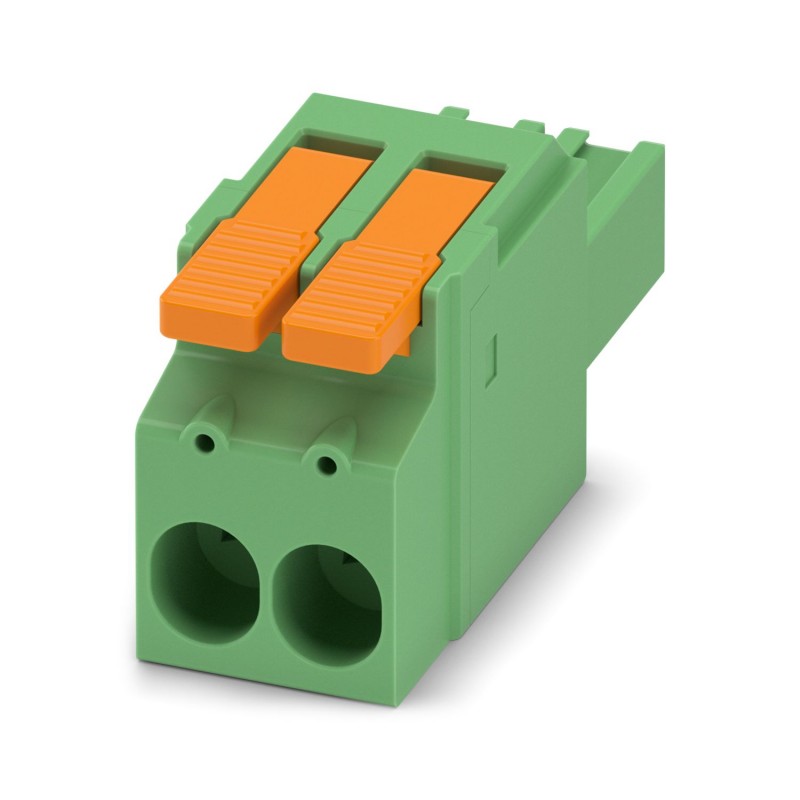

LPC 6/ 2-ST-7,62 1716921 PHOENIX CONTACT De placas de circuito impresso conector
LPC 6/ 2-ST-7,62
1716921
PHOENIX_CONTACT
25
De placas de circuito impresso conector
Conector para placa de circuito impresso, seção nominal: 6 mm², cor: verde, corrente nominal: 41 A, tensão nominal (III/2): 1000 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 2, número de linhas: 1, número de polos: 2, número de conexões: 2, família de artigos: LPC 6/.. -ST, passo: 7,62 mm, tipo de conexão: Conexão de alavanca push-in, direção de conexão do driver/placa de circuito impresso: 0°, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON PC 6, travamento: sem, tipo de fixação: sem, tipo de embalagem: caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, setecentos e dezesseis mil novecentos e vinte e um |
|---|---|
| Embalagem da unidade | 25 pc |
| Quantidade de ordem mínima | 25 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quinhentos e quinze mil e sete |
| Peso por Peça (excluindo embalagem) | 14.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Propriedades do Item
| Breve descrição do artigo | De placas de circuito impresso conector |
|---|---|
| Plug-in do sistema | PODER COMBICON 6 |
| Tipo do contato | Conector fêmea |
| Gama de artigos | LPC 6/..-ST |
| Campo | 7.62 mm |
| Número de posições | Dois |
| Método de ligação | Empurre-as na primavera de conexão |
| Fecho | sem |
| Número de níveis | Um |
Parâmetros elétricos
| Corrente nominal | 41 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 1000 V |
| Nominal a tensão de pico (III/2) | 8 kV |
Capacidade de conexão
| Condutor de seção transversal do sólido | 0,75 mm2 10 mm2 ... |
|---|---|
| Condutor de seção transversal flexível | 0,75 mm2 6 mm2 ... |
| Condutor de seção transversal AWG / kcmil | 18 8 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,75 mm2 6 mm2 ... |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,75 mm2 6 mm2 ... |
| Cilíndrica medidor de a x b / diâmetro | 4.3 mm x 4,0 mm / 4.0 mm |
| Comprimento de decapagem | 18 mm |
Material os dados de contato
| Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Cu liga |
| As características de superfície | Estanho |
| Superfície de Metal ponto terminal (camada superior) | Estanho (4 - 8 µm Sn) |
| Metal área de contato da superfície (camada superior) | Estanho (4 - 8 µm Sn) |
Material de dados - habitação
| Material isolante | PA GF |
|---|---|
| Material isolante grupo | Eu |
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Material de dados – elemento de acionamento
| Material isolante | PA GF |
|---|---|
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Dimensões do produto
| Comprimento [ l ] | 48 mm |
|---|---|
| Largura [ w ] | 17.24 mm |
| Altura [ h ] | 35.65 mm |
| Campo | 7.62 mm |
| Dimensão um | 7.62 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Vinte e cinco |
| Denominação de embalagem unidades | Os Pcs. |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C A 100 °C |
| Temperatura ambiente (operação) | -40 °C |
Ar e folgas de distâncias
| Especificação | IEC 60664-1:2007-04 |
|---|---|
| Material isolante grupo | Eu |
| Tensão | 800 V |
| Tensão de isolamento nominal (III/3) | 800 V |
| Tensão de isolamento nominal (III/2) | 1000 V |
| Tensão de isolamento nominal (II/2) | 1000 V |
| Nominal a tensão de pico (III/3) | 8 kV |
| Nominal a tensão de pico (III/2) | 8 kV |
| Nominal a tensão de pico (II/2) | 6 kV |
Classificações
eCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 2 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 7.62 mm |
| Dimensão das conexões (EF006827) | 7.62 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.75 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.75 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Outro |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
