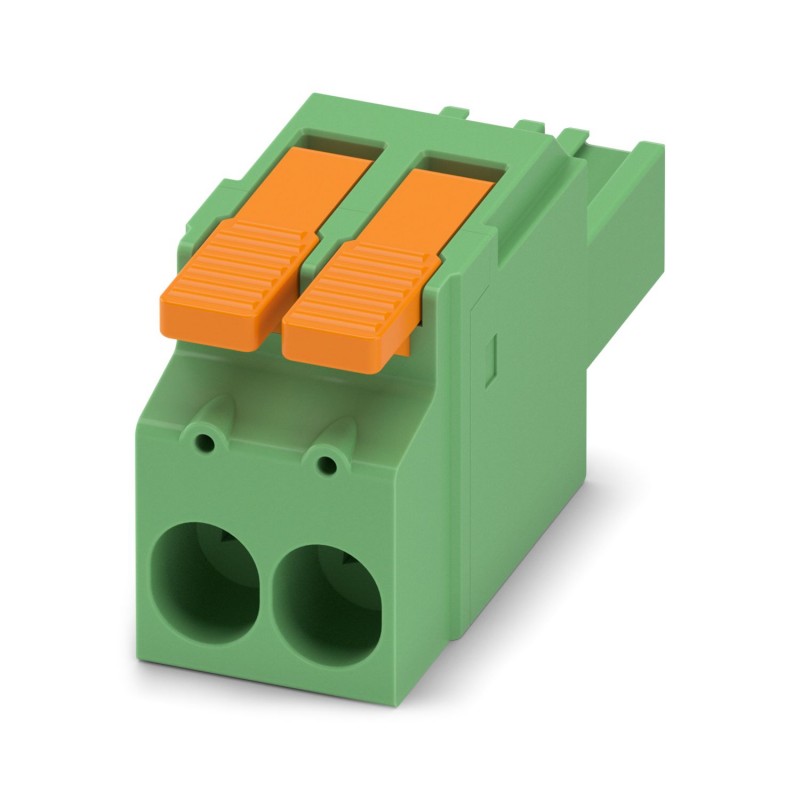

LPC 6/ 2-ST-7,62 1716921 PHOENIX CONTACT Circuit imprimé connecteur
LPC 6/ 2-ST-7,62
1716921
PHOENIX_CONTACT
25
Circuit imprimé connecteur
Connecteur pour carte de circuit imprimé, section nominale : 6 mm², couleur : vert, courant nominal : 41 A, tension nominale (III/2) : 1000 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : LPC 6/.. -ST, pas : 7,62 mm, type de raccordement : raccord par levier enfichable, sens de raccordement pilote/carte de circuit imprimé : 0°, crochet de serrage : - sans crochet de serrage, système d’enfichage : COMBICON PC 6, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent seize mille neuf cent vingt et un |
|---|---|
| Unité d'emballage | 25 pc |
| Quantité d'ordre Minimum | 25 pc |
| GTIN | 4055626515007 |
| Poids par Pièce (hors emballage) | 14.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'élément de
| Brève description de l'article | Circuit imprimé connecteur |
|---|---|
| Système de Plug-in | PUISSANCE COMBICON 6 |
| Type de contact | Connecteur femelle |
| Une gamme d'articles | LPC 6/..-ST |
| Hauteur | 7.62 mm |
| Nombre de postes | Deux |
| Méthode de connexion | Push-in connexion à ressort |
| Verrouillage | sans |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | Quarante et un |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Nominale tension de choc (III/2) | 8 kV |
Capacité de connexion
| Chef de section transversale solide | 0,75 mm2 ... 10 mm2 |
|---|---|
| Chef de section flexible | 0,75 mm2 ... 6 mm2 |
| Chef de section AWG / kcmil | 18 8 ... |
| Chef de section transversale souple, avec embout sans manchon en plastique | 0,75 mm2 ... 6 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | 0,75 mm2 ... 6 mm2 |
| Cylindrique jauge a x b / diamètre | 4.3 mm x 4.0 mm / 4.0 mm |
| Dénudage des conducteurs | 18 mm |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | Plaqué d'étain |
| Surface métallique de point terminal (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
| Métal surface de contact (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
Fiche de données de logements
| Matériau isolant | PA GF |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
Les données des matériaux – l'actionnement de l'élément de
| Matériau isolant | PA GF |
|---|---|
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Longueur [ l ] | 48 mm |
|---|---|
| Largeur [ w ] | 17.24 mm |
| Hauteur [ h ] | 35.65 mm |
| Hauteur | 7.62 mm |
| Dimension d'un | 7.62 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Vingt cinq |
| Dénomination unités d'emballage | Les pc. |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Air dégagements d'air et de fuite
| Spécification | CEI 60664-1:2007-04 |
|---|---|
| Matériau isolant groupe | J' |
| Tension | 800 V |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Nominale tension de choc (III/3) | 8 kV |
| Nominale tension de choc (III/2) | 8 kV |
| Nominale tension de choc (II/2) | 6 kV |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille trois cent neufeCl@ss 8.0Vingt sept million quatre cent quarante mille trois cent neufeCl@ss 9.0Vingt sept million quatre cent quarante mille trois cent neuf
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 41 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.75 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Autre |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
