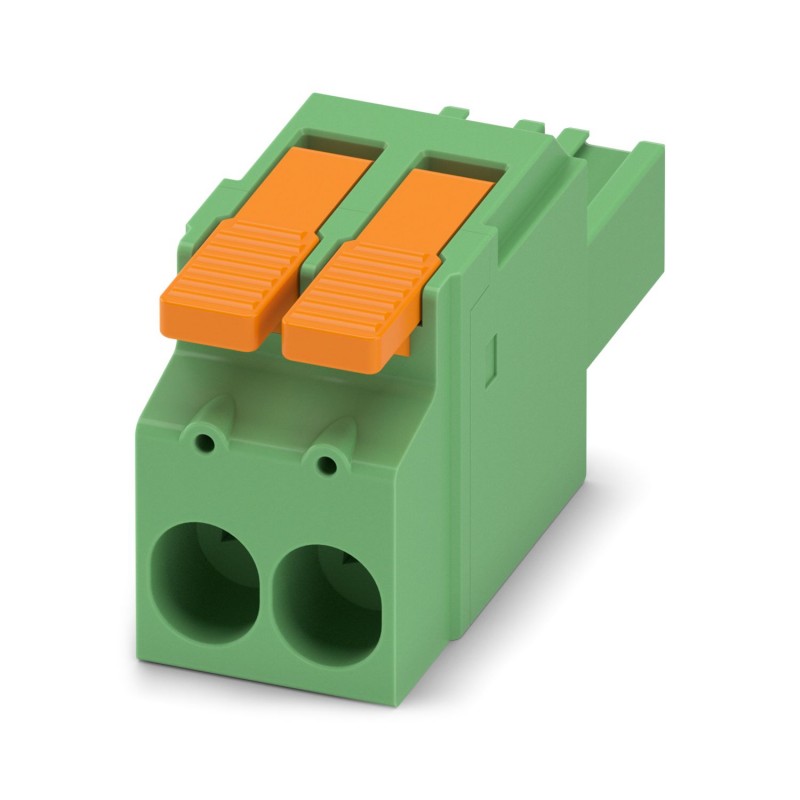

LPC 6/ 2-ST-7,62 1716921 PHOENIX CONTACT Printed-circuit board-Stecker
LPC 6/ 2-ST-7,62
1716921
PHOENIX_CONTACT
25
Printed-circuit board-Stecker
Steckverbinder für Leiterplatte, Nennquerschnitt: 6 mm², Farbe: grün, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: LPC 6/.. -ST, Rastermaß: 7,62 mm, Anschlussart: Push-in-Hebelanschluss, Anschlussrichtung Treiber/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 6, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert sechzehn tausend neun hundert eins und zwanzig |
|---|---|
| Verpackungseinheit | 25 pc |
| Mindestbestellmenge | 25 pc |
| GTIN | 4055626515007 |
| Gewicht pro Stück (exklusive Verpackung) | 14.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | Printed-circuit board-Stecker |
|---|---|
| Plug-in-system | POWER COMBICON 6 |
| Art des Kontakts | Buchse |
| Palette von Artikeln | LPC-6/..-ST |
| Pitch | 7,62 mm |
| Anzahl der Positionen | Zwei |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Sperren | ohne |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 41 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Verbindung Kapazität
| Leiterquerschnitt solid | 0,75 mm2 ... 10 mm2 |
|---|---|
| Leiterquerschnitt flexibel | 0,75 mm2 ... 6 mm2 |
| Leiterquerschnitt AWG / kcmil | 18 ... 8 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,75 mm2 ... 6 mm2 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,75 mm2 ... 6 mm2 |
| Zylindrisch gauge a x b / Durchmesser | 4.3 mm x 4.0 mm / 4.0 mm |
| Abisolierlänge | 18 mm |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Oberflächeneigenschaften | Tin-plated |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (4 - 8 µm Sn) |
| Metall-Oberflächen-Kontaktbereich (top-layer) | Zinn (4 - 8 µm Sn) |
Material-Daten - Gehäuse
| Isoliermaterial | PA-GF |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
Material-Daten – Stellglied
| Isoliermaterial | PA-GF |
|---|---|
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
Abmessungen für das Produkt
| Länge [ l ] | 48 mm |
|---|---|
| Breite [ w ] | 17.24 mm |
| Höhe [ h ] | 35.65 mm |
| Pitch | 7,62 mm |
| Maß a | 7,62 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Fünf und zwanzig |
| Bezeichnung Verpackungseinheiten | Pcs. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Luft-Luft-und Kriechstrecken
| Spezifikation | IEC 60664-1:2007-04 |
|---|---|
| Dämmstoff-Gruppe | Ich |
| Spannung | 800 V |
| Bemessungsisolationsspannung (III/3) | 800 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 2 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 7.62 mm |
| Rastermaß der Anschlüsse (EF006827) | 7.62 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 41 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
