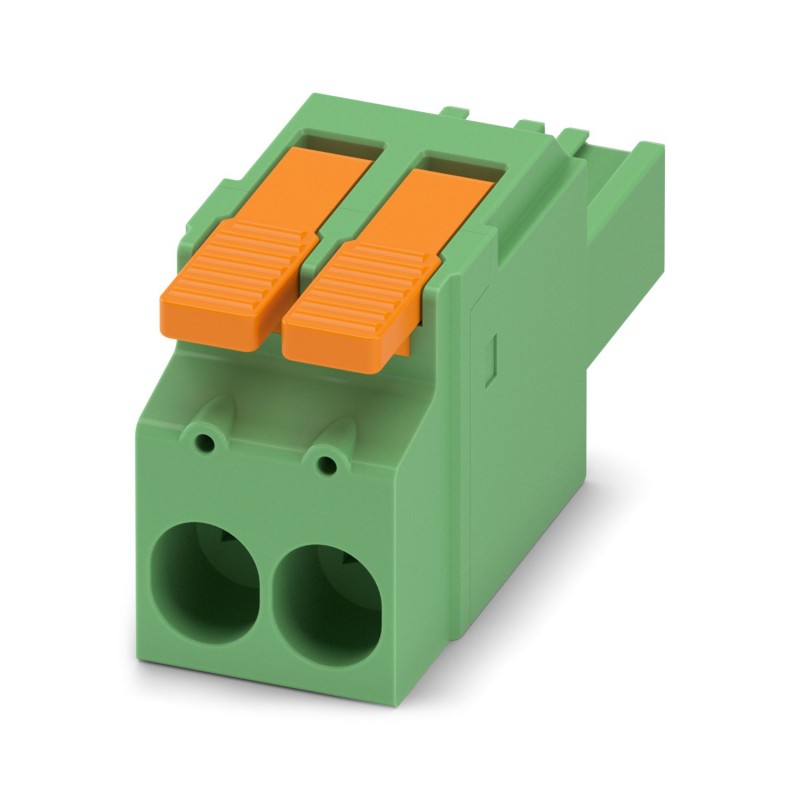

LPC 6/ 2-ST-7,62 1716921 PHOENIX CONTACT Il circuito stampato connettore
LPC 6/ 2-ST-7,62
1716921
PHOENIX_CONTACT
25
Il circuito stampato connettore
Connettore per circuito stampato, sezione nominale: 6 mm², colore: verde, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di collegamenti: 2, famiglia di articoli: LPC 6/.. -ST, passo: 7,62 mm, tipo di collegamento: Collegamento a leva a innesto, direzione di collegamento driver/circuito stampato: 0°, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON PC 6, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: inscatolato
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento sedici mila nove cento venti uno |
|---|---|
| Unità d'imballaggio | 25 pc |
| Quantità di ordine minimo | 25 pc |
| GTIN | 4055626515007 |
| Peso per Pezzo (escluso imballaggio) | 14.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Proprietà dell'elemento
| Articolo breve descrizione | Il circuito stampato connettore |
|---|---|
| Sistema di Plug-in | POTENZA COMBICON 6 |
| Tipo di contatto | Connettore femmina |
| Gamma di articoli | LPC 6/..-ST |
| Passo | 7.62 mm |
| Numero di posizioni | Due |
| Metodo di connessione | Push-in connessione a molla |
| Chiusura | senza |
| Numero di livelli | Uno |
Parametri elettrici
| Corrente nominale | Quaranta uno |
|---|---|
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione d'impulso (III/2) | 8 kV |
Capacità di collegamento
| Sezione conduttore solido | 0,75 mm2 ... 10 mm2 |
|---|---|
| Sezione conduttore flessibile | 0,75 mm2 ... 6 mm2 |
| Sezione conduttore AWG / kcmil | 18 ... 8 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,75 mm2 ... 6 mm2 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,75 mm2 ... 6 mm2 |
| Sagoma cilindrica a x b / diametro | 4.3 mm x 4.0 mm / 4.0 mm |
| Lunghezza di spelatura | 18 mm |
Materiale dati di contatto
| Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale a contatto con il | Lega Cu |
| Le caratteristiche della superficie | Tin-plated |
| La superficie di metallo punto terminale (strato superiore) | Stagno (4 - 8 µm Sn) |
| Metallo superficie di contatto (strato superiore) | Stagno (4 - 8 µm Sn) |
I dati dei materiali - custodia
| Materiale isolante | PA GF |
|---|---|
| Gruppo materiali isolanti | Io |
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
Materiale dei dati di azionamento elemento
| Materiale isolante | PA GF |
|---|---|
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
Dimensioni del prodotto
| Lunghezza [ l ] | 48 mm |
|---|---|
| Larghezza [ w ] | 17.24 mm |
| Altezza [ h ] | 35.65 mm |
| Passo | 7.62 mm |
| La dimensione di una | 7.62 mm |
Imballaggio informazioni
| Tipo di imballaggio | imballato in cartone |
|---|---|
| Pezzi per confezione | Venti cinque |
| Denominazione unità di imballaggio | Pz. |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Aria distanze in aria e superficiali rispetto delle distanze
| Specifica | IEC 60664-1:2007-04 |
|---|---|
| Gruppo materiali isolanti | Io |
| Tensione | 800 V |
| Tensione nominale di isolamento (III/3) | 800 V |
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione nominale di isolamento (II/2) | 1000 V |
| Tensione d'impulso (III/3) | 8 kV |
| Tensione d'impulso (III/2) | 8 kV |
| Tensione d'impulso (II/2) | 6 kV |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 8.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 9.0Venti sette millioni quattro cento quaranta mila tre cento nove
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 2 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 41 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.75 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | altro |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
