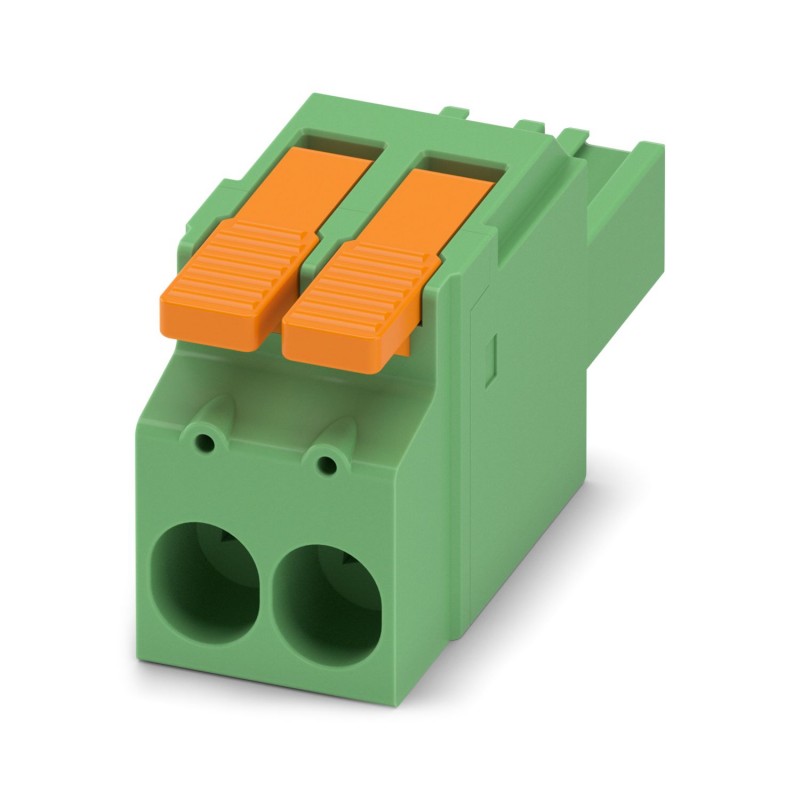

LPC 6/ 2-ST-7,62 1716921 PHOENIX CONTACT Печатной платы разъем Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

LPC 6/ 2-ST-7,62 1716921 PHOENIX CONTACT Печатной платы разъем

LPC 6/ 2-ST-7,62

1716921

PHOENIX_CONTACT

25

Печатной платы разъем

Разъем для печатной платы, номинальное сечение: 6 мм², цвет: зеленый, номинальный ток: 41 А, номинальное напряжение (III/2): 1000 В, контактная поверхность: Жесть, тип контакта: Гнездо, количество потенциалов: 2, количество рядов: 1, количество полюсов: 2, количество соединений: 2, семейство артикулов: LPC 6/.. -ST, шаг: 7,62 мм, тип подключения: Вставное рычажное соединение, направление подключения драйвера/печатной платы: 0°, зажимной крючок: - без зажимного крючка, вставная система: COMBICON PC 6, запирание: без, тип крепления: без, тип упаковки: коробочный

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $115.69
Цена за единицу: $4.63
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот шестнадцать тысяч девятьсот двадцать один
Единица упаковки25 ПК
Минимальный объем заказа25 ПК
ГНТП4055626515007
Вес / шт. (без упаковки)14.000 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиПечатной платы разъем
Plug-в системеМОЩНОСТЬ COMBICON 6
Тип контактаЖенский разъем
Ассортимент изделийЛКП 6/..-СТ
Поле7,62 мм
Количество позицийДва
Способ подключенияПуш-весной связи
Замокбез
Количество уровнейОдин

Электрические параметры

Номинальный ток41 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Мощность подключения

Сечение проводников сплошной0.75 мм2 ... 10 мм2
Проводник поперечное сечение, гибкий0.75 мм2 ... 6 мм2
Сечение проводника AWG кабель / круговых Милов18 ... 8
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0.75 мм2 ... 6 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0.75 мм2 ... 6 мм2
Цилиндрический датчик х б / диаметра4.3 мм x 4.0 мм / 4.0 мм
Длина зачистки18 мм

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (4 - 8 мкм ЗП)
Металлические поверхности соприкосновения (верхний слой)Олово (4 - 8 мкм ЗП)

Материал - корпус

Изоляционный материалПА ГФ
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0

Материал – нажимнойэлемент

Изоляционный материалПА ГФ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0

Размеры товара

Длина [ л ]48 мм
Ширина [ Вт ]17.24 мм
Высота [ ч ]35.65 мм
Поле7,62 мм
Измерение7,62 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеДвадцать пять
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Воздушные зазоры и пути утечки

СпецификацияМЭК 60664-1:2007-04
Группа изоляционного материалаЯ
Напряжение800 в
Номинальное напряжение изоляции (в III/3)800 в
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Классификации


ETIM for 1716921 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of poles (EF001391) 2
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 7.62 mm
Modular spacing connections (EF006827) 7.62 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 41 A
Rated voltage (EF000228) 1000 V
Rated surge voltage (EF002993) 6 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.75 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.75 mm²
Connectable conductor cross section solid-core (EF007337) 0.75 mm²
Type of electric connection (EF003961) Spring clamp connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Other
Housing material (EF001596) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
