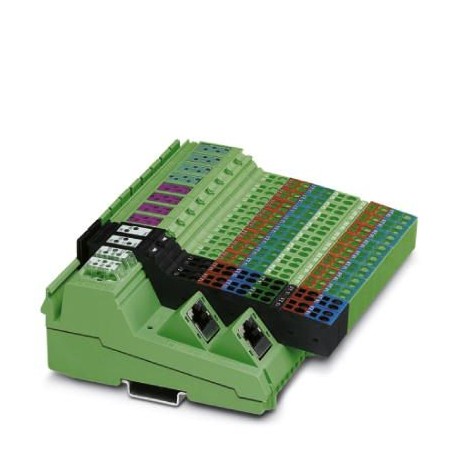

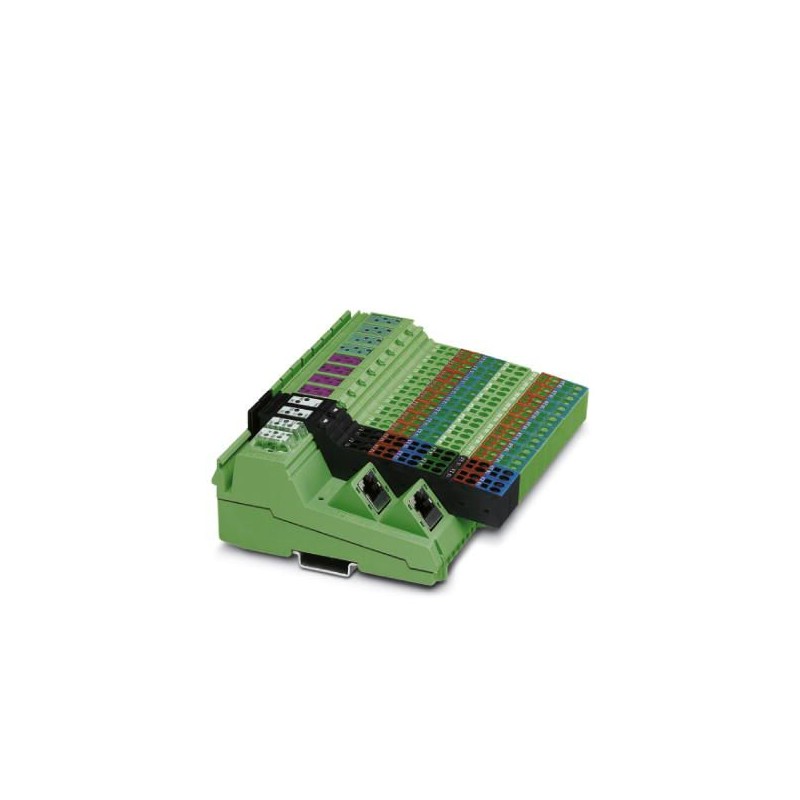

ILB PN 24 DI16 DIO16-EF 2702289 PHOENIX CONTACT Módulo de I/O
ILB PN 24 DI16 DIO16-EF
2702289
PHOENIX_CONTACT
Módulo de I/O
Inline, Block IO, PROFINET, RJ45 Fêmea, Entradas digitais: 32 (16 fixas / 16 livremente selecionáveis), 24 V DC, Tecnologia de conexão: 3 condutores, Saídas digitais: 16, 24 V DC, 500 mA, tecnologia de conexão: 2 condutores, PROFINET, -IRT, -MRP, -Fast Startup, Índice de proteção: IP20, incluindo conectores e campos Inline
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702289 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 188 (C-6-2017) |
| GTIN | 4055626073323 |
| Peso por unidade (exclusive embalagem) | 563,900 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 156 mm |
| Altura | 141 mm |
| Profundidade | 57 mm |
| Instrução para dimensões | Dados de medição com conectores |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (não condensado) |
| Pressão do ar (funcionamento) | 80 kPa ... 108 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (até 3500 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 563,9 g |
| Observação sobre o peso | com conectores |
| Sinalização de diagnóstico | Proteção contra de curto-circuito / sobrecarga das saídas digitais Mensagem no registo de diagnóstico |
| Curto-circuito da alimentação dos sensores US1ou US2Mensagem no registo de diagnóstico | |
| Falta a alimentação do sensor US1Mensagem no registo de diagnóstico | |
| Falta a alimentação do sensor US2Mensagem no registo de diagnóstico |
Interfaces
| Denominação | PROFINET |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Suporte RJ45 |
| Nota sobre o tipo de conexão | Autonegociação e autocrossing, X2: com cruzamento interno para permitir um "Fast Startup" com cabo patch |
| Identificação do ponto de conexão | X1, X2 |
| Velocidade de transmissão | 100 MBit/s (conforme padrão PROFINET) |
| Tipo de conexão | Ethernet em par trançado RJ45 |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
| Tipo de conexão | Conector Inline |
| Tecnologia de conexão | 3 condutores |
| Quantidade de entradas | 32 (16 fixos/ 16 com seleção livre) |
| Tempo de resposta típico | ca. 500 µs |
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Corrente de entrada nominal com UIN | ca. 2,4 mA |
| Corrente típica de entrada por canal | típ. 5 mA |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Tipo de conexão | Conector Inline |
| Tecnologia de conexão | 2 condutores |
| Quantidade de saídas | 16 |
| Denominação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga |
| Tensão de saída | 24 V DC -1 V (com corrente nominal) |
| Tensão de saída nominal | 24 V DC |
| Máxima corrente de saída por canal | 500 mA |
| Máxima corrente de saída por módulo | 8 A |
| Carga nominal indutiva | 12 VA (1,2 H, 48 Ω) |
| Carga nominal lâmpadas | 12 W |
| Carga nominal ôhmica | 12 W (48 Ω) |
Isolamento de potencial
| Faixa de teste | Periféricos / lógica 500 V AC 50 Hz 1 min. |
|---|---|
| Periféricos / Terra funcional 500 V AC 50 Hz 1 min. | |
| Lógica/terra funcional 500 V AC 50 Hz 1 min. | |
| Sinais interface Ethernet / lógica 1500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 Funcionamento: 25g, 11 ms de duração, impulso de choque semi-senoidal | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242604eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
