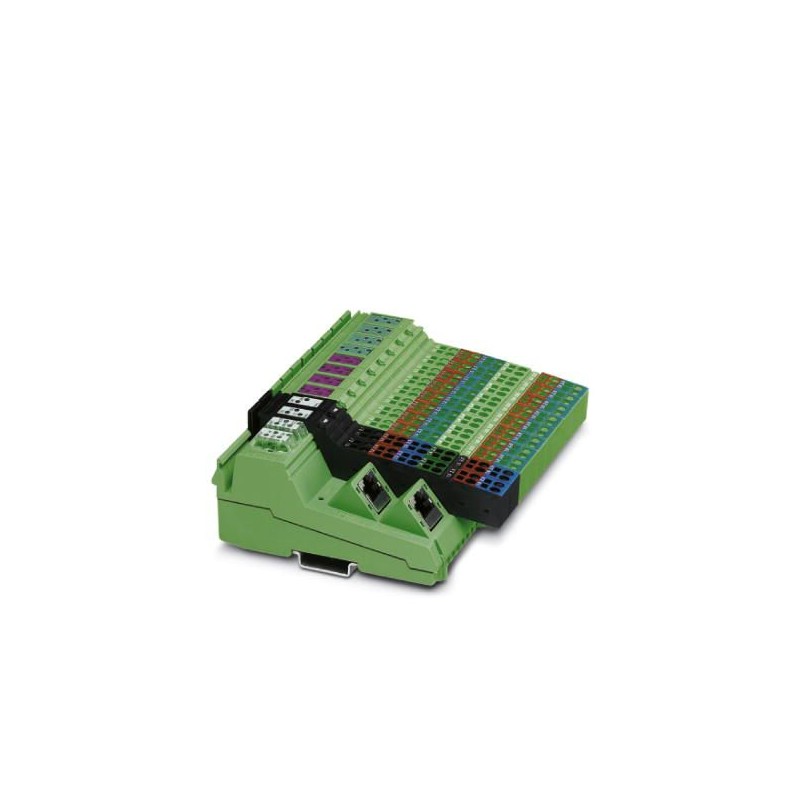

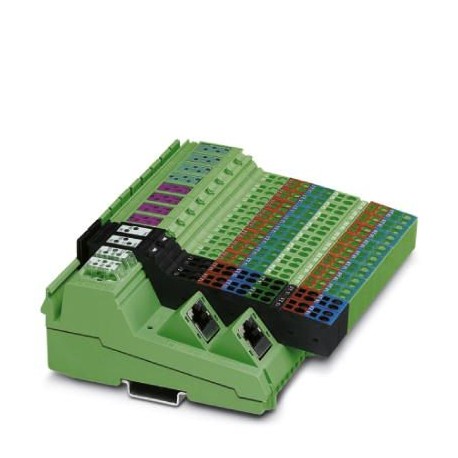

ILB PN 24 DI16 DIO16-EF 2702289 PHOENIX CONTACT I/O-Modul
ILB PN 24 DI16 DIO16-EF
2702289
PHOENIX_CONTACT
I/O-Modul
Inline, Block IO, PROFINET, RJ45 Buchse, Digitale Eingänge: 32 (16 fest / 16 frei wählbar), 24 V DC, Anschlusstechnik: 3 Leiter, Digitale Ausgänge: 16, 24 V DC, 500 mA, Anschlusstechnik: 2 Leiter, PROFINET, -IRT, -MRP, -Fast Startup, Schutzart: IP20, inkl. Inline-Steckverbinder und -Felder
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702289 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 188 (C-6-2017) |
| GTIN | 4055626073323 |
| Gewicht pro Stück (exklusive Verpackung) | 563,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 563,900 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 80 kPa ... 108 kPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (bis zu 3500 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 563,9 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge Meldung im Diagnoseregister |
| Kurzschluss Sensorversorgung US1oder US2Meldung im Diagnoseregister | |
| Sensorversorgung US1fehlt Meldung im Diagnoseregister | |
| Sensorversorgung US2fehlt Meldung im Diagnoseregister |
Schnittstellen
| Benennung | PROFINET |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | RJ45-Buchse |
| Hinweis zur Anschlussart | Autonegotiation und Autocrossing, X2: intern gekreuzt, um "Fast Startup" mit Patch-Kabel zu ermöglichen |
| Bezeichnung Anschlussstelle | X1, X2 |
| Übertragungsgeschwindigkeit | 100 MBit/s (nach PROFINET-Standard) |
| Übertragungsphysik | Ethernet in RJ45-Twisted-Pair |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 1 und Typ 3 |
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 32 (16 fest / 16 frei wählbar) |
| Ansprechzeit typisch | ca. 500 µs |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich "0"-Signal | -3 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | ca. 2,4 mA |
| Typischer Eingangsstrom je Kanal | typ. 5 mA |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 2-Leiter |
| Anzahl der Ausgänge | 16 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz |
| Ausgangsspannung | 24 V DC -1 V (bei Nennstrom) |
| Nennausgangsspannung | 24 V DC |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Maximaler Ausgangsstrom je Modul | 8 A |
| Nennlast induktiv | 12 VA (1,2 H, 48 Ω) |
| Nennlast Lampen | 12 W |
| Nennlast ohmsch | 12 W (48 Ω) |
Potenzialtrennung
| Prüfstrecke | Peripherie / Logik 500 V AC 50 Hz 1 min. |
|---|---|
| Peripherie / Funktionserde 500 V AC 50 Hz 1 min. | |
| Logik / Funktionserde 500 V AC 50 Hz 1 min. | |
| Signale Ethernet-Interface / Logik 1500 V AC 50 Hz 1 min. |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242604eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
