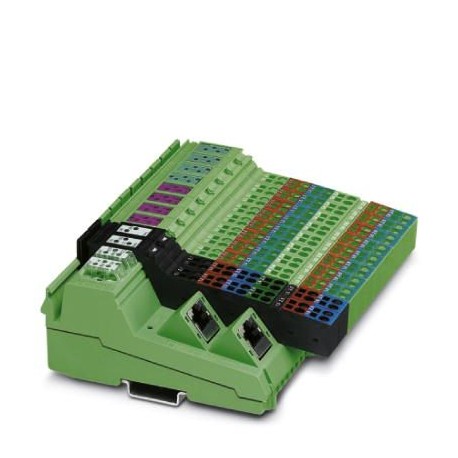

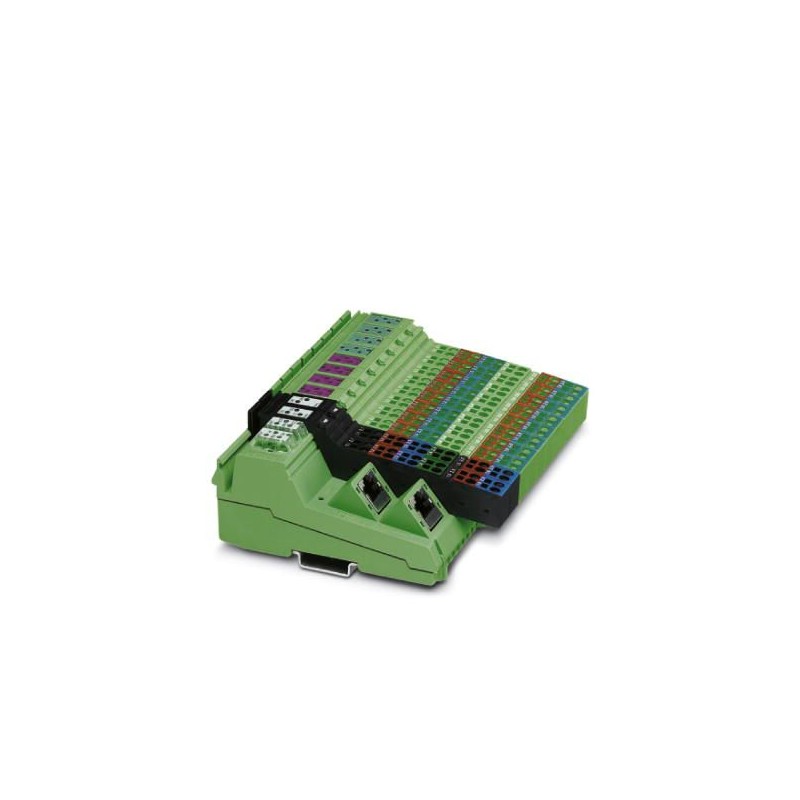

ILB PN 24 DI16 DIO16-EF 2702289 PHOENIX CONTACT Módulo E/S
ILB PN 24 DI16 DIO16-EF
2702289
PHOENIX_CONTACT
Inline, Block IO, PROFINET, Hembra RJ45, Entradas digitales: 32, 24 V DC, técnica de conexión: 3 conductores, Salidas digitales: 16, 24 V DC, 500 mA, técnica de conexión: 2 conductores, PROFINET, -IRT, -MRP, -Fast Startup, índice de protection: IP20, incluidos conectores Inline y campos
Inline, Block IO, PROFINET, Hembra RJ45, Entradas digitales: 32 (16 fijos / 16 de elección libre), 24 V DC, tecnología de conexión: 3 conductores, Salidas digitales: 16, 24 V DC, 500 mA, tecnología de conexión: 2 conductores, PROFINET, -IRT, -MRP, -Fast Startup, índice de protección: IP20, incluidos conectores Inline y campos
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702289 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI1AA - |
| Página del catálogo | Página 188 (C_6_2017) |
| EAN | 4055626073323 |
| Peso por unidad (sin incluir el embalaje) | 563,900 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 156 mm |
| Altura | 141 mm |
| Profundidad | 57 mm |
| Observación acerca de indicaciones de medida | Dimensiones con conectores |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 80 kPa ... 108 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (hasta 3500 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 563,9 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales Mensaje en el registro de diagnóstico |
| Cortocircuito de la alimentación de sensores US1o US2Mensaje en el registro de diagnóstico | |
| Falta la alimentación de sensores US1Mensaje en el registro de diagnóstico | |
| Falta la alimentación de sensores US2Mensaje en el registro de diagnóstico |
Interfaces
| Denominación | PROFINET |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Hembra RJ45 |
| Nota acerca del tipo de conexión | Autonegotiation y Autocrossing, X2: cruzados internamente para permitir un "Fast Startup" con cable Patch |
| Denominación punto de conexión | X1, X2 |
| Velocidad de transmisión | 100 MBit/s (conforme al estándar PROFINET) |
| Física de transmisión | Ethernet en RJ45-par trenzado |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 y 3 |
| Tipo de conexión | Conector Inline |
| Técnica de conexión | 3 conductores |
| Número de entradas | 32 (16 fijos / 16 de elección libre) |
| Tiempo de reacción típico | aprox. 500 µs |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | aprox. 2,4 mA |
| Corriente de entrada típica por canal | típ. 5 mA |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conector Inline |
| Técnica de conexión | 2 conductores |
| Número de salidas | 16 |
| Denominación de la protección | Protección contra cortocircuito, protección contra sobrecarga |
| Tensión de salida | 24 V DC -1 V (con corriente nominal) |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida máxima por canal | 500 mA |
| Corriente de salida máxima por módulo | 8 A |
| Carga nominal inductiva | 12 VA (1,2 H, 48 Ω) |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W (48 Ω) |
Separación de potencial
| Trayecto de comprobación | Periferia / lógica 500 V AC 50 Hz 1 min. |
|---|---|
| Periferia / tierra funcional 500 V AC 50 Hz 1 min. | |
| Lógica/tierra funcional 500 V AC 50 Hz 1 min. | |
| Señales de la interfaz Ethernet/lógica 1500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 Servicio: 25g, duración 11 ms, impulso de choque en forma de semisinusoide | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242604eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
