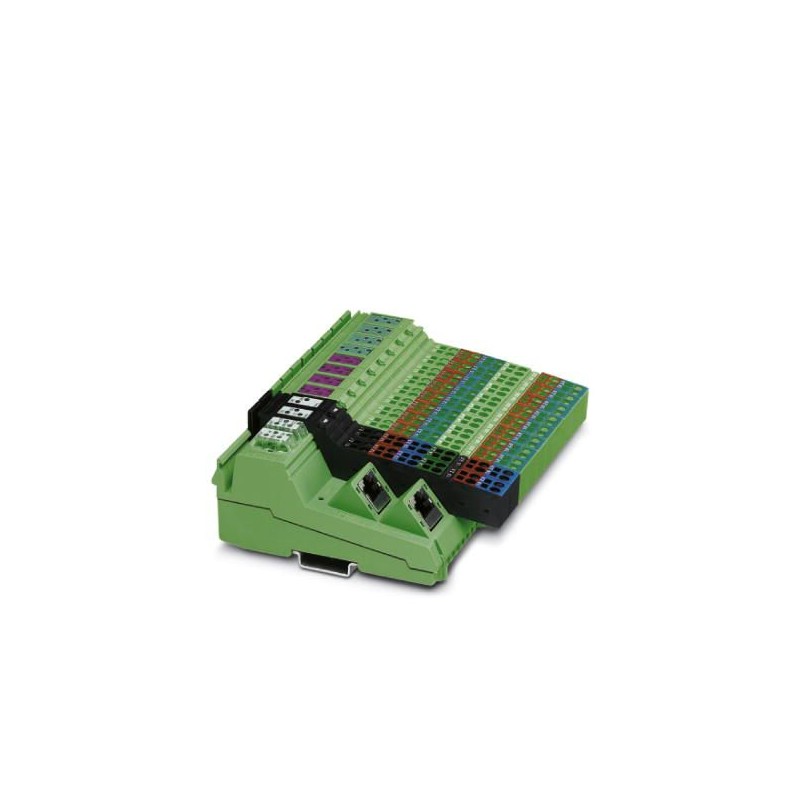

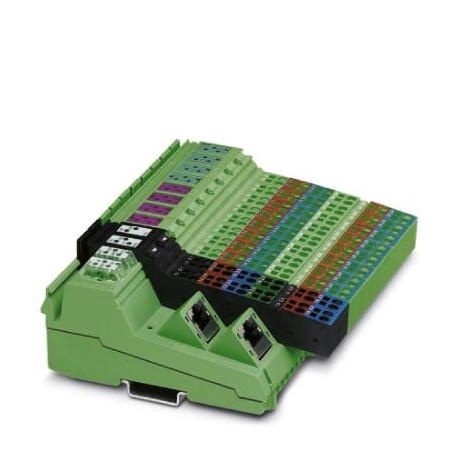

ILB PN 24 DI16 DIO16-EF 2702289 PHOENIX CONTACT Module E/S
ILB PN 24 DI16 DIO16-EF
2702289
PHOENIX_CONTACT
Module E/S
Inline, Block IO, PROFINET, RJ45 Femelle, Entrées numériques : 32 (16 fixes / 16 au choix), 24 V DC, Technique de raccordement : 3 conducteurs, Sorties numériques : 16, 24 V DC, 500 mA, Technique de raccordement : 2 conducteurs, PROFINET, -IRT, -MRP, -Fast Start, Indice de protection : IP20, y compris connecteurs et champs Inline
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702289 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 188 (C-6-2017) |
| GTIN | 4055626073323 |
| Poids par pièce (hors emballage) | 0,564 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Cotes
| Dessin coté | |
|---|---|
| Largeur | 156 mm |
| Hauteur | 141 mm |
| Profondeur | 57 mm |
| Renseignements sur les mesures | Dimensions connecteurs inclus |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (sans condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (sans condensation) |
| Pression atmosphérique (service) | 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 563,9 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Court-circuit / surcharge des sorties tout-ou-rien Message dans le registre de diagnostic |
| Courts-circuits dus à l'alimentation des capteurs US1ou US2Message dans le registre de diagnostic | |
| Alimentation des capteurs US1manquante Message dans le registre de diagnostic | |
| Alimentation des capteurs US2manquante Message dans le registre de diagnostic |
Interfaces
| Dénomination | PROFINET |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Remarque concernant la connectique | Autonégociation et autocrossing, X2 : croisé en interne pour permettre un démarrage rapide avec un câble de jonction |
| Désignation point de raccordement | X1, X2 |
| Vitesse de transmission | 100 MBit/s (selon la norme PROFINET) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 et 3 |
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | 32 (16 fixes / 16 à choisir librement) |
| Temps d'amorçage typique | env. 500 µs |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -3 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | env. 2,4 mA |
| Courant d'entrée typique par canal | typ. 5 mA |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | 2 fils |
| Nombre de sorties | 16 |
| Dénomination de la protection | Protection contre les courts-circuits et contre les surcharges |
| Tension de sortie | 24 V DC -1 V (à l'intensité nominale) |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module | 8 A |
| Charge nominale inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W (48 Ω) |
Isolation galvanique
| Section contrôlée | Périphérie / logique 500 V AC 50 Hz 1 min. |
|---|---|
| Périphérie / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Logique / terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Signaux Interface-Ethernet / Logique 1500 V AC 50 Hz 1 min. |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 Fonctionnement : 25g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242604eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
