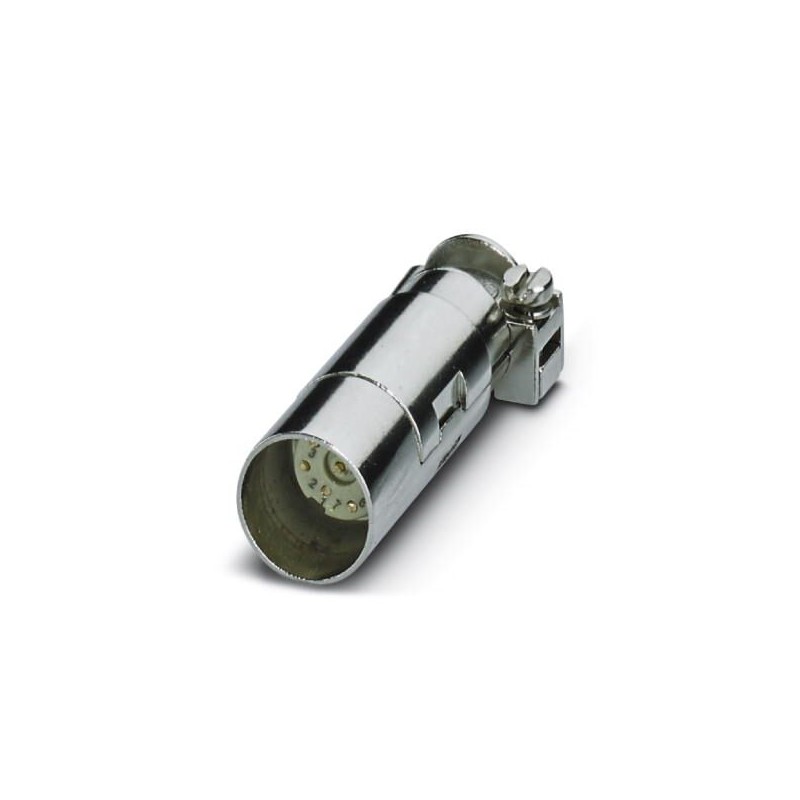

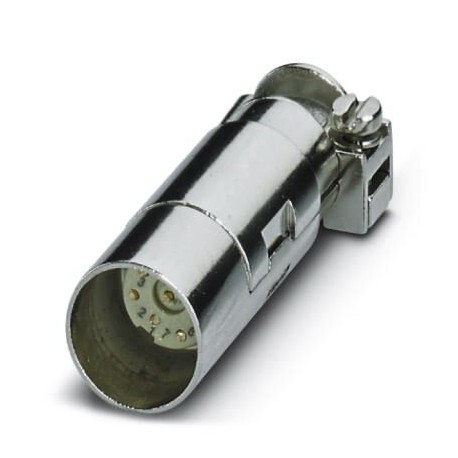

HC-M-08-EMC-DSUB-M 1066082 PHOENIX CONTACT Conector HC-M-08-EMC-DSUB-M 1066082
HC-M-08-EMC-DSUB-M
1066082
PHOENIX_CONTACT
Conector - HC-M-08-EMC-DSUB-M - 1066082
Conector, número de polos: 8, contatos de potência: 0, contatos de controle: 8, Macho, Conexão crimpada, 48 V, 5 A, 0,09 mm² ... 0,52 mm², diâmetro externo do cabo: 3 mm ... 9,5 mm, Aplicação: Dados/Sinal
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Conector, número de polos: 8, contatos de potência: 0, contatos de controle: 8, Pino, 50 V, 5 A, 0,09 mm² ... 0,52 mm², diâmetro externo de linha:3 mm ... 9,5 mm
Dados comerciais
| Código do pedido | 1066082 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4055626728889 |
| Peso por unidade (exclusive embalagem) | 31,000 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | CN (China) |
Geral
| Observação | Solicitar os contatos de crimpagem com CUC-DSC-C1BAU-S/DSC... separadamente |
|---|---|
| Tomada do conector EMC blindada independente do potencial da tomada do conector industrial | |
| Braçadeiras de aperto para a faixa 3 mm - 6 mm e 6 mm - 9,5 mm | |
| utilizável no código: 1417374 HC-M-02-EMC-M | |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Número de polos | 8 |
| Número de contatos de potência | 0 |
| Número de contatos de controle | 8 |
| Ciclos de encaixe | ≥ 500 |
| Numeração do contato | 1 - 8 |
| Perfil de conexão | 0,09 mm² ... 0,52 mm² |
| Perfil de conexão AWG | 28 ... 20 |
| Diâmetro externo do cabo mínimo | 3 mm |
| Diâmetro externo do cabo máximo | 9,5 mm |
| Instrução de montagem | Para a montagem/desmontagem dos contatos, o porta-contatos redondo pode ser dividido no meio. Desmontagem do conector do módulo de plástico com a ferramenta com o código: 1678635 HC-M-EMV-KON-EWZ |
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
|---|
Dados de material
| Material de contato | Liga de cobre |
|---|---|
| Material superfície de contato | AU |
| Material suporte do contato | PC |
Características elétricas
| Tensão nominal (III/3) | 50 V |
|---|---|
| Tensão de teste | 0,8 kV |
| Corrente nominal | 5 A |
Normas e disposições
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 10.0.1 | 27440290 |
|---|---|
| eCl@ss 9.0 | 27440290 |
ETIM
| ETIM 7.0 | EC002908 |
|---|
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 8 |
| Inserção de contato sem contatos (EF007324) | Sim |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 8 |
| Diâmetro do contato de encaixe (EF007320) | 1 mm |
| Material de inserção do conector (EF007545) | Termoplástico |
| Corrente nominal especificada In (EF008250) | 5 A |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Tensão especificada de pico (EF002993) | 0.8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.09 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.09 mm² |
| Material da superfície de contato (EF004020) | Dourado |
| Material do contato (EF008521) | Termoplástico |
| Material de contato (EF007544) | Outras ligas de cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Altura (EF000040) | 15.5 mm |
| Profundidade (EF000049) | 46.2 mm |
