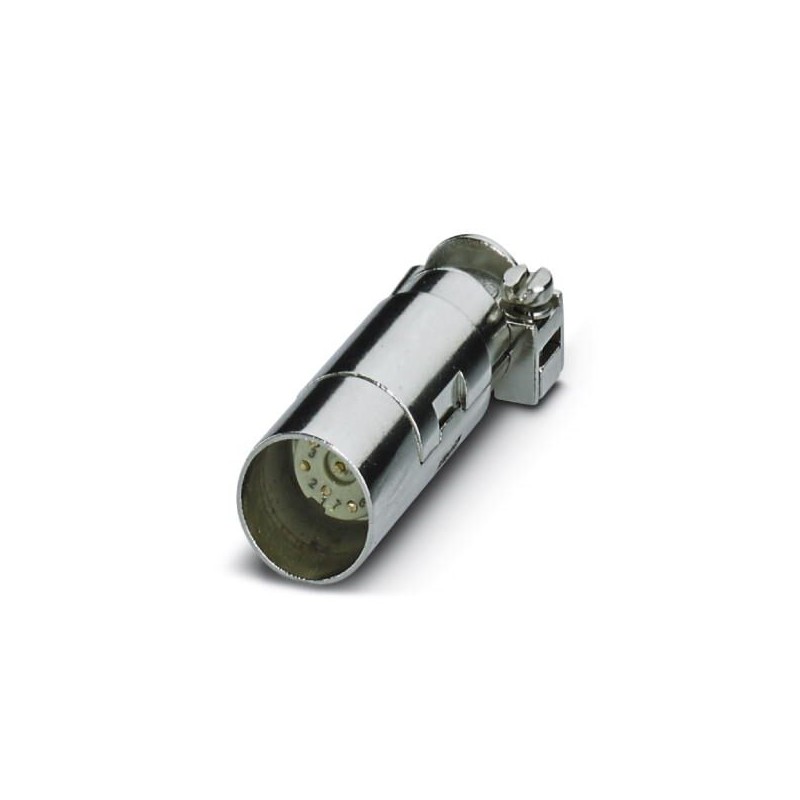

HC-M-08-EMC-DSUB-M 1066082 PHOENIX CONTACT Connettori HC-M-08-EMC-DSUB-M 1066082
HC-M-08-EMC-DSUB-M
1066082
PHOENIX_CONTACT
Connettori - HC-M-08-EMC-DSUB-M - 1066082
Connettore, numero di vie: 8, contatti di potenza: 0, contatti di comando: 8, Maschio, Collegamento a crimpare, 48 V, 5 A, 0,09 mm² ... 0,52 mm², diametro esterno del cavo: 3 mm ... 9,5 mm, Applicazione: Dati/Segnale
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Connettori, numero poli: 8, contatti di potenza: 0, contatti di comando: 8, Maschio, 50 V, 5 A, 0,09 mm² ... 0,52 mm², diametro esterno conduttore:3 mm ... 9,5 mm
Dati commerciali
| Codice per l'ordinazione | 1066082 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ACB - |
| GTIN | 4055626728889 |
| Peso per pezzo (confezione esclusa) | 31,000 g |
| Numero tariffa doganale | 85366990 |
Generalità
| Nota | Ordinare separatamente i contatti a crimpare CUC-DSC-C1BAU-S/DSC... |
|---|---|
| Il potenziale della custodia del connettore EMC è separato dal potenziale del quadro elettrico di interfaccia | |
| Fascette per vano di connessione 3 mm - 6 mm e 6 mm - 9,5 mm | |
| utilizzabile con il cod. art.: 1417374 HC-M-02-EMC-M | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 8 |
| Numero contatti di potenza | 0 |
| Numero contatti di comando | 8 |
| Cicli di manovra | ≥ 500 |
| Numerazione contatto | 1 - 8 |
| Sezione di collegamento | 0,09 mm² ... 0,52 mm² |
| Sezione di collegamento AWG | 28 ... 20 |
| Diametro esterno linea minimo | 3 mm |
| Diametro esterno linea massimo | 9,5 mm |
| Montaggio | Per il montaggio e lo smontaggio il supporto rotondo può essere diviso al centro. Rimozione del connettore dal modulo in plastica con l'utensile, codice articolo: 1678635 HC-M-EMV-KON-EWZ |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | AU |
| Materiale inserto portacontatti | PC |
Dati elettrici
| Tensione di dimensionamento (III/3) | 50 V |
|---|---|
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Corrente di dimensionamento | 5 A |
Normative e prescrizioni
| Classe di combustibilità a norma UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 10.0.1 | 27440290 |
|---|---|
| eCl@ss 9.0 | 27440290 |
ETIM
| ETIM 7.0 | EC002908 |
|---|
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 8 |
| diametro del contatto maschio (EF007320) | 1 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 5 A |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| tensione impulsiva nominale (EF002993) | 0.8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.09 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.09 mm² |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| altezza (EF000040) | 15.5 mm |
| profondità (EF000049) | 46.2 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
