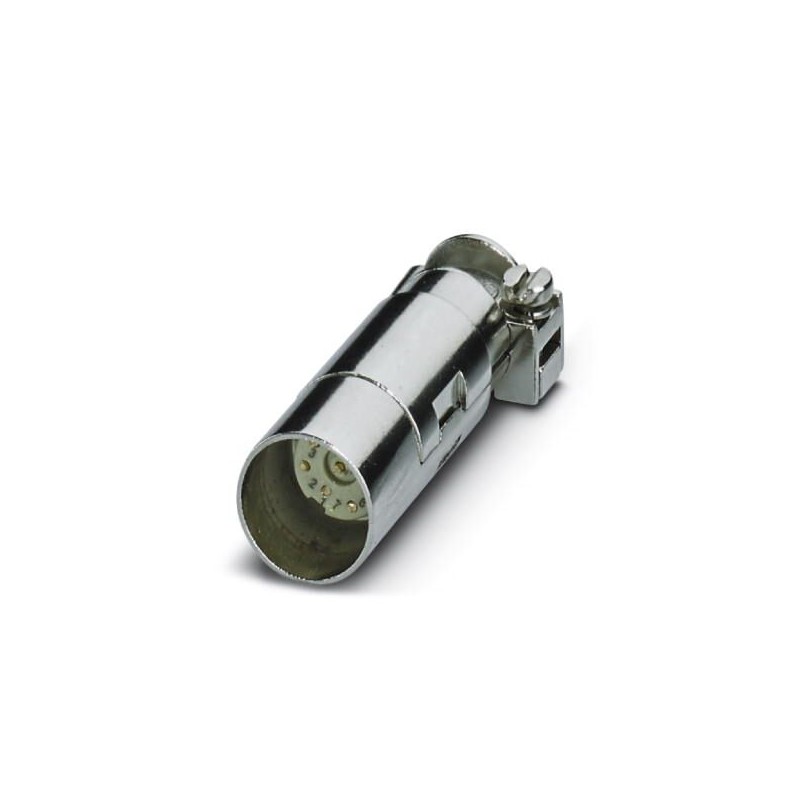

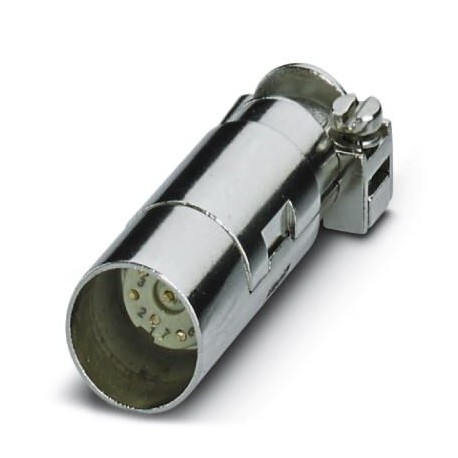

HC-M-08-EMC-DSUB-M 1066082 PHOENIX CONTACT Connecteur HC-M-08-EMC-DSUB-M 1066082
HC-M-08-EMC-DSUB-M
1066082
PHOENIX_CONTACT
Connecteur - HC-M-08-EMC-DSUB-M - 1066082
Connecteur, nombre de pôles : 8, contacts d’alimentation : 0, contacts de commande : 8, mâle, connexion sertie, 48 V, 5 A, 0,09 mm² ... 0,52 mm², diamètre extérieur du câble :3 mm ... 9,5 mm, Application : Données/Signal
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Connecteur, nombre de pôles: 8, contacts de puissance: 0, contacts de commande: 8, Mâle, 50 V, 5 A, 0,09 mm² ... 0,52 mm², diamètre extérieur du câble:3 mm ... 9,5 mm
Données commerciales
| Code de commande | 1066082 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4055626728889 |
| Poids par pièce (hors emballage) | 0,031 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Commander séparément les contacts à sertir CUC-DSC-C1BAU-S/DSC... |
|---|---|
| Le potentiel du boîtier du connecteur CEM est isolé de celui du boîtier du connecteur pour environnement sévère | |
| Colliers de serrage pour la zone de serrage de 3 mm à 6 mm et de 6 mm à 9,5 mm | |
| Compatible avec la référence : 1417374 HC-M-02-EMC-M | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 8 |
| Nombre de contacts de puissance | 0 |
| Nombre de contacts de commande | 8 |
| Cycles d'enfichage | ≥ 500 |
| Numérotation des contacts | 1 - 8 |
| Section raccordable | 0,09 mm² ... 0,52 mm² |
| Section raccordable AWG | 28 ... 20 |
| Diamètre extérieur minimal du câble | 3 mm |
| Diamètre extérieur maximal du câble | 9,5 mm |
| Instruction pour le montage | Pour le montage/démontage des contacts, le porte-contacts rond peut être séparé au milieu. Démontage du connecteur du module en plastique à l'aide de l'outil référence : 1678635 HC-M-EMV-KON-EWZ |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | AU |
| Matériau de porte-contacts | PC |
Caractéristiques électriques
| Tension de référence (III/3) | 50 V |
|---|---|
| Tension de choc assignée | 0,8 kV |
| Courant de référence | 5 A |
Normes et spécifications
| Classe d'inflammabilité selon UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 10.0.1 | 27440290 |
|---|---|
| eCl@ss 9.0 | 27440290 |
ETIM
| ETIM 7.0 | EC002908 |
|---|
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 8 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 8 |
| Diamètre du contact à fiche (EF007320) | 1 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 5 A |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Tension nominale de tenue aux chocs (EF002993) | 0.8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.09 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.09 mm² |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Hauteur (EF000040) | 15.5 mm |
| Profondeur (EF000049) | 46.2 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
