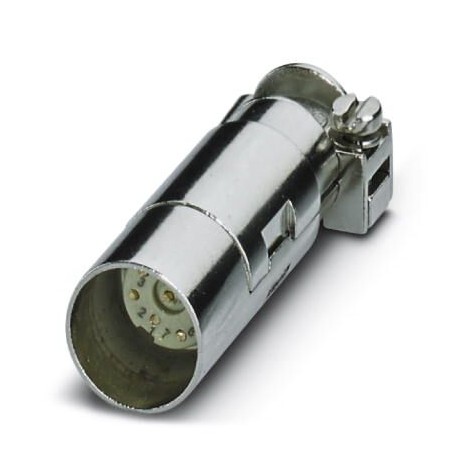

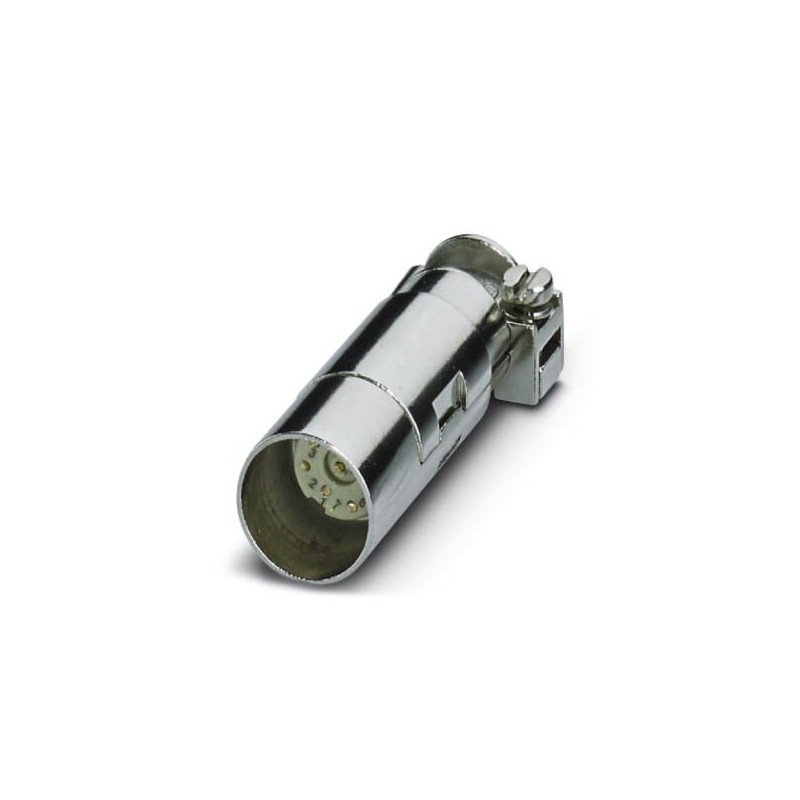

HC-M-08-EMC-DSUB-M 1066082 PHOENIX CONTACT Разъем HC-M-08-EMC-DSUB-M 1066082
HC-M-08-EMC-DSUB-M
1066082
PHOENIX_CONTACT
Разъем - HC-M-08-EMC-DSUB-M - 1066082
Разъем, количество полюсов: 8, силовые контакты: 0, контакты управления: 8, Вилка, Обжимное соединение, 48 В, 5 А, 0.09 мм² ... 0,52 мм², внешний диаметр кабеля: 3 мм ... 9,5 мм, Применение: Данные/Сигнал
Разъемы штекерные промышленные > Контактный вкладыш для промышленных разъемов
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Разъем, полюсов: 8, контакты цепи питания: 0, контакты цепи управления: 8, Штифт, 50 В, 5 A, 0,09 мм² ... 0,52 мм², наружный диаметр проводника:3 мм ... 9,5 мм
Коммерческие данные
| Код заказа | 1066082 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4055626728889 |
| Вес/шт. (без упаковки) | 31,000 GRM |
Общие сведения
| Указание | Заказать отдельно обжимные контакты CUC-DSC-C1BAU-S/DSC... |
|---|---|
| Потенциал корпуса штекерного соединителя, защищенного от электромагнитного излучения, развязан с потенциалом корпуса силового (Schweren) штекерного соединителя | |
| Хомуты для клемм диапазона 3 мм - 6 мм и 6 мм - 9,5 мм | |
| возможно применение с артикулом № 1417374 HC-M-02-EMC-M | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 8 |
| Количество, силовые контакты | 0 |
| Количество, контакты цепи управления | 8 |
| Циклы установки | ≥ 500 |
| Нумерация контактов | 1 - 8 |
| Сечение проводников | 0,09 мм² ... 0,52 мм² |
| Сечение AWG | 28 ... 20 |
| Наружный диаметр кабеля, минимальный | 3 мм |
| Наружный диаметр кабеля, максимальный | 9,5 мм |
| Указания по монтажу | Для монтажа и демонтажа контактов круглый держатель контактов разделяется посредине. Демонтаж штекерного соединителя из пластмассового модуля с помощью инструмента, арт. №: 1678635 HC-M-EMV-KON-EWZ |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | AU |
| Материал, держатель контакта | PC |
Электрические характеристики
| Расчетное напряжение (III/3) | 50 В |
|---|---|
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетный ток | 5 A |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 27440290 |
|---|---|
| eCl@ss 9.0 | 27440290 |
ETIM
| ETIM 7.0 | EC002908 |
|---|
| Характеристика | Значение |
|---|---|
| Number of power contacts (EF012216) | 0 |
| Number of control contacts (EF012217) | 8 |
| Contact insert without contacts (EF007324) | Yes |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 8 |
| Diameter plug-in contact (EF007320) | 1 mm |
| Material connector insert (EF007545) | Thermoplastic |
| Rated current In (EF008250) | 5 A |
| Ambient temperature (EF002386) | 85 °C |
| Operating temperature (EF002393) | -40 °C |
| Rated voltage (EF000228) | 48 V |
| Rated surge voltage (EF002993) | 0.8 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 3 |
| Type of electric connection (EF003961) | Crimp connection |
| With wire protection (EF000550) | No |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.09 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.09 mm² |
| Material of contact surface (EF004020) | Gold |
| Material of contact insert (EF008521) | Thermoplastic |
| Material contact (EF007544) | Other copper alloys |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Min. number of insertion cycles (EF012212) | 500 |
| Height (EF000040) | 15.5 mm |
| Depth (EF000049) | 46.2 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU .pdf | 59 Mbytes |
|
