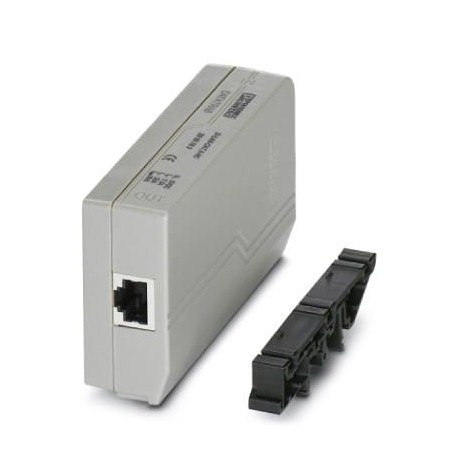

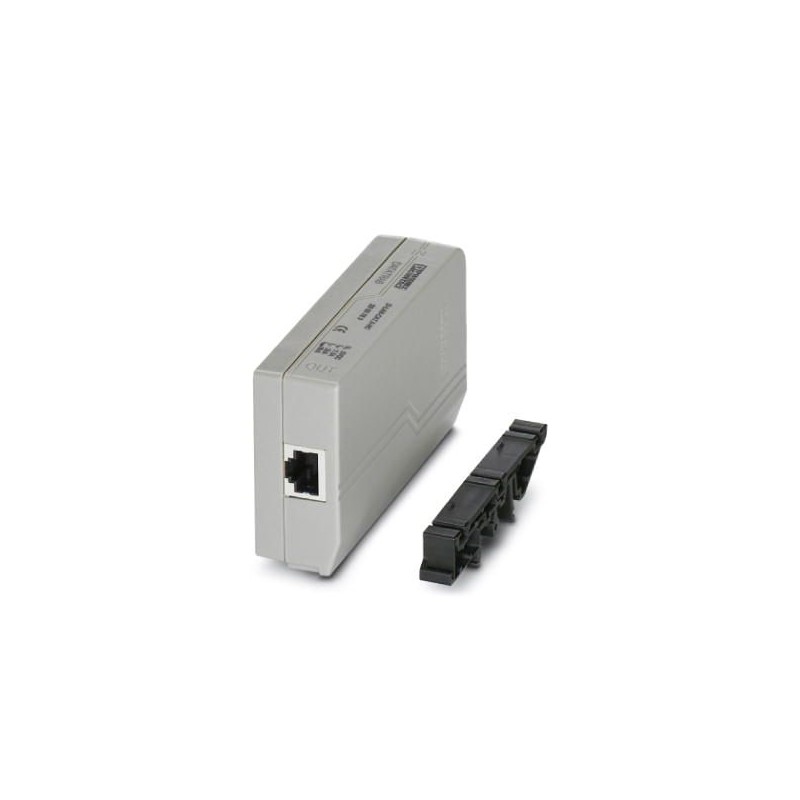

D-LAN-CAT.5-HC 2800763 PHOENIX CONTACT Dispositivo de proteção contra surtos
D-LAN-CAT.5-HC
2800763
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Proteção contra surtos para redes de dados de até 1 GBit/s. Use em Ethernet, Power over Ethernet (PoE, Modo A e Modo B), Token Ring, ISDN e DS1. Adaptador RJ45 com linha de aterramento separada e pé de fixação para trilho DIN NS 35.
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para tecnologia da informação / MCR
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, oitocentos mil, setecentos e sessenta e três |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões setecentos e trinta mil duzentos e oitenta |
| Peso por Peça (excluindo embalagem) | 25.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e três mil, trinta |
| País de origem | CN (China) |
Geral
| Material da carcaça | PC+ABS |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
| Cor | cinzento |
| Normas para cearances e distâncias | VDE 0110-1 |
| IEC 60664 | |
| Tipo de montagem | Ligação específica do anexo ficha e trilho DIN de 35 mm |
| Tipo | Plugue de conexão para montagem em trilho DIN |
| Número de posições | Oito |
| Direção de ação | Linha-Linha E Linha-Ground/Shield |
Proteção de circuito
| IEC teste de classificação | B2 |
|---|---|
| C2 | |
| D1 | |
| VDE requisito da classe | B2 |
| C2 | |
| D1 | |
| Tensão contínua máxima UC | ± 5 V DC |
| Tensão contínua máxima UC(wire-fio) | ± 5 V DC (± 57 V DC / PoE+) |
| Corrente Nominal euN | ≤ 1,5 A (25 °C) |
| Funcionamento eficaz da corrente ICem UC | ≤ 600 µA |
| Nominal corrente de descarga eun(8/20) µs (linha a linha) | 350 A |
| 350 (por sinal par) | |
| Nominal corrente de descarga eun(8/20) µs (linha de terra) | 2 kA (por sinal par) |
| Pulso de corrente de descarga euimp(10/350) µs (linha de terra) | 1 kA (por sinal par) |
| Max. corrente de descarga eumax.(8/20) µs máxima (linha de terra) | 10 kA (por sinal par) |
| Nominal da corrente de pulso Ian (10/700) µs (linha a linha) | ≤ 25 A |
| Nominal da corrente de pulso Ian (10/700) µs (linha de terra) | ≤ 100 A |
| Nominal da corrente de pulso Ian (10/700) µs (linha a linha) | ≤ 25 (por sinal par) |
| Nominal da corrente de pulso Ian (10/700) µs (linha de terra) | ≤ 100 (por sinal par) |
| Tensão de saída limitação em 1 kV/µs (linha a linha) de spike | ≤ 25 V |
| ≤ 90 V (PoE) | |
| Tensão de saída limitação em 1 kV/µs (linha de terra) pico | ≤ 750 V |
| Residual de tensão de at In(linha a linha) | ≤ 35 V |
| ≤ 110 V (PoE) | |
| Residual de tensão de at In(linha de terra) | ≤ 850 V (por sinal par) |
| Proteção de tensão nível de Up(linha a linha) | ≤ 20 V (B2 - 1 kV / 25) |
| ≤ 90 V (B2 - 1 kV / 25 - PoE) | |
| ≤ 35 V (700 V / 350) | |
| ≤ 110 V (700 V / 350 - PoE) | |
| Proteção de tensão nível de Up(linha de terra) | ≤ 700 V (B2 - 4 kV / 100) |
| ≤ 850 V (C2 - 4 kV / 2 kA) | |
| Tempo de resposta tUm(linha a linha) | ≤ 1 ns |
| Tempo de resposta tUm(linha de terra) | ≤ 100 ns |
| Atenuação de entrada de aE, sim. | ≤ 0,5 dB (100 MHz/100 Ω) |
| ≤ 1 dB (100 MHz/100 Ω/Link Classe E) | |
| Perto do final atenuação de diafonia | typ. 63 dB (1 MHz/100 Ω/Link Classe E) |
| typ. 43 dB (16 MHz / 100 Ω / Link Classe E) | |
| typ. 30 dB (100 MHz/100 Ω/Link Classe E) | |
| > 40 dB (100 MHz/100 Ω) | |
| Frequência de corte fg (3 dB), sim. em 100 Ohms sistema de | > 100 MHz |
| Capacidade (linha a linha) | typ. 15 pF (f= 1 MHz / VR= 0 V) |
| Capacidade (linha de terra) | typ. 5 pF (f= 1 MHz / VR= 0 V) |
| Impulso durabilidade (linha a linha) | B2 - 1 kV / 25 A |
| Impulso durabilidade (linha de terra) | B2 - 4 kV / 100 A |
| C2 - 4 kV/2 kA | |
| D1 - 1kA |
Ligação de dados
| Método de ligação | RJ45 |
|---|---|
| Método de ligação EM | Tomada RJ45 |
| Método de conexão para FORA | Tomada RJ45 |
Normas e Regulamentos
| As normas/especificações | A IEC 61643-21/A1 2008 |
|---|---|
| GB/T 18802.21 2004 | |
| PT 61643-21/A1 2009 | |
| A IEC 61643-21 2000 |
Classificações
eCl@ss 4.0Vinte e sete milhões, cento e quarenta mil duzentos e umeCl@ss 4.1Vinte e sete milhões, cento e quarenta mil duzentos e umeCl@ss 5.0Vinte e sete milhões cento e trinta mil, oitocentos e umeCl@ss 5.1Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 6.0Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 7.0Vinte e sete milhões cento e trinta mil, oitocentos e seteeCl@ss 8.0Vinte e sete milhões cento e trinta mil, oitocentos e seteeCl@ss 9.0Vinte e sete milhões cento e trinta mil, oitocentos e sete
UNSPSC 6.01Trinta milhões, duzentos e doze mil e dezUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil seiscentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil seiscentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil seiscentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil seiscentos e vinte
