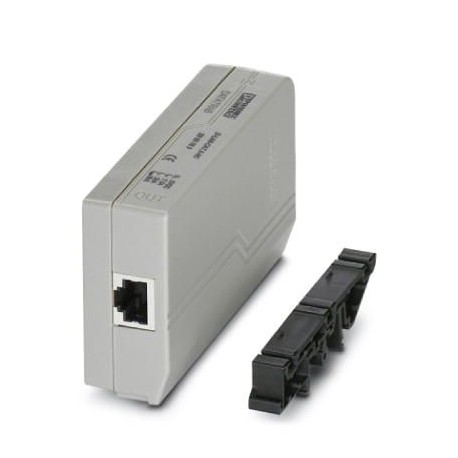

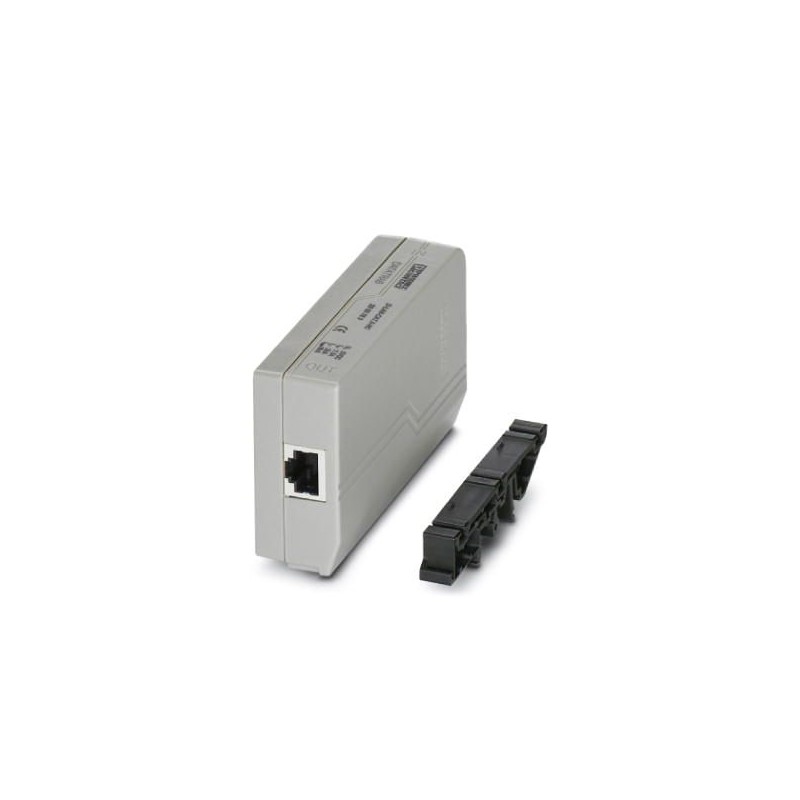

D-LAN-CAT.5-HC 2800763 PHOENIX CONTACT Parasurtenseur
D-LAN-CAT.5-HC
2800763
PHOENIX_CONTACT
Parasurtenseur
Protection contre les surtensions pour les réseaux de données jusqu’à 1 GBit/s. Utilisation sur Ethernet, Power over Ethernet (PoE, Mode A et Mode B), Token Ring, ISDN et DS1. Adaptateur RJ45 avec ligne de mise à la terre séparée et pied de fixation pour rail DIN NS 35.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million huit cents mille sept cent soixante trois |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4046356730280 |
| Poids par Pièce (hors emballage) | 25.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | CN (Chine) |
Général
| Matériau du boîtier | PC+ABS |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Couleur | gris |
| Normes pour cearances d'air et de fuite | VDE 0110-1 |
| IEC 60664 | |
| Type de montage | Spécifique à la connexion de la fiche et rail DIN de 35 mm |
| Type | Prise pour montage sur rail DIN |
| Nombre de postes | Huit |
| Direction de l'action | Ligne De Ligne De Et Ligne-Ground/Shield |
Le circuit de protection
| IEC essai de classification | B2 |
|---|---|
| C2 | |
| D1 | |
| VDE exigence de classe | B2 |
| C2 | |
| D1 | |
| Maximum de tension continue UC | ± 5 V DC |
| Maximum de tension continue UC(fil à fil) | ± 5 V DC (± 57 V DC / PoE+) |
| Courant Nominal j'N | ≤ 1,5 A (25 °C) |
| D'exploitation courant efficace ICà UC | ≤ 600 µA |
| Nominale de courant de décharge In(8/20) µs (ligne à ligne) | Trois cent cinquante |
| 350 A (par paire signal) | |
| Nominale de courant de décharge In(8/20) µs (ligne de terre) | 2 kA (par paire signal) |
| L'impulsion de courant de décharge Iimp(10/350) µs (ligne de terre) | 1 kA (par paire signal) |
| Max. courant de décharge Imax(8/20) µs maximum (ligne de terre) | 10 kA (par paire signal) |
| Nominale courant d'impulsions de Ian (10/700) µs (ligne à ligne) | ≤ 25 |
| Nominale courant d'impulsions de Ian (10/700) µs (ligne de terre) | ≤ 100 |
| Nominale courant d'impulsions de Ian (10/700) µs (ligne à ligne) | ≤ 25 (par paire signal) |
| Nominale courant d'impulsions de Ian (10/700) µs (ligne de terre) | ≤ 100 (par paire signal) |
| Tension de sortie limitation à 1 kV/µs (ligne à ligne) de spike | ≤ 25 V |
| ≤ 90 V (PoE) | |
| Tension de sortie limitation à 1 kV/µs (ligne de terre) de spike | ≤ 750 V |
| Tension résiduelle à jen(ligne à ligne) | ≤ 35 V |
| ≤ 110 V (PoE) | |
| Tension résiduelle à jen(ligne de terre) | ≤ 850 V (par paire signal) |
| De la protection de tension au niveau Up(ligne à ligne) | ≤ 20 V (B2 - 1 kV / 25) |
| ≤ 90 V (B2 - 1 kV / 25 A - PoE) | |
| ≤ 35 V (700 V / 350) | |
| ≤ 110 V (700 V / 350 - PoE) | |
| De la protection de tension au niveau Up(ligne de terre) | ≤ 700 V (B2 - 4 kV / 100) |
| ≤ 850 V (C2 - 4 kV / 2 kA) | |
| Le temps de réponse tUn(ligne à ligne) | ≤ 1 ns |
| Le temps de réponse tUn(ligne de terre) | ≤ 100 ns |
| Atténuation d'entrée aE, sym. | ≤ 0,5 dB (100 MHz/100 Ω) |
| ≤ 1 dB (100 MHz/100 Ω/Lien Classe E) | |
| Près de la fin de l'atténuation de la diaphonie | typ. 63 dB (à 1 MHz/100 Ω/Lien Classe E) |
| typ. 43 dB (16 MHz / 100 Ω / Lien Classe E) | |
| typ. 30 dB (100 MHz/100 Ω/Lien Classe E) | |
| > 40 dB (100 MHz/100 Ω) | |
| La fréquence de coupure du fg (3 dB), sym. dans 100 Ohms | > 100 MHz |
| Capacité (ligne à ligne) | typ. 15 pF (f= 1 MHz / VR= 0 V) |
| Capacité (ligne de terre) | typ. 5 pF (f= 1 MHz / VR= 0 V) |
| L'impulsion de la durabilité (ligne à ligne) | B2 - 1 kV / 25 |
| L'impulsion de la durabilité (ligne de terre) | B2 - 4 kV / 100 |
| C2 - 4 kV/2 kA | |
| D1 - 1kA |
Les données de connexion
| Méthode de connexion | RJ45 |
|---|---|
| Méthode de connexion DANS | Prise RJ45 |
| La méthode de connexion de SORTIE | Prise RJ45 |
Les normes et les Règlements
| Normes/spécifications | CEI 61643-21/A1 2008 |
|---|---|
| GB/T 18802.21 2004 | |
| EN 61643-21/A1 2009 | |
| IEC 61643-21 2000 |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante mille deux cent uneCl@ss 4.1Vingt sept million cents quarante mille deux cent uneCl@ss 5.0Vingt sept million cents trente mille huit cent uneCl@ss 5.1Vingt sept million cents trente mille huit centeCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent septeCl@ss 8.0Vingt sept million cents trente mille huit cent septeCl@ss 9.0Vingt sept million cents trente mille huit cent sept
UNSPSC 6.01Trente million deux cent douze mille dixUNSPSC 7.0901Trente neuf million cents vingt et une mille six cent dixUNSPSC 11Trente neuf million cents vingt et une mille six cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille six cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille six cent vingt
