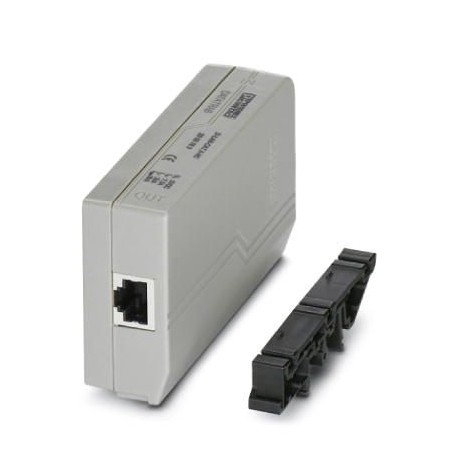

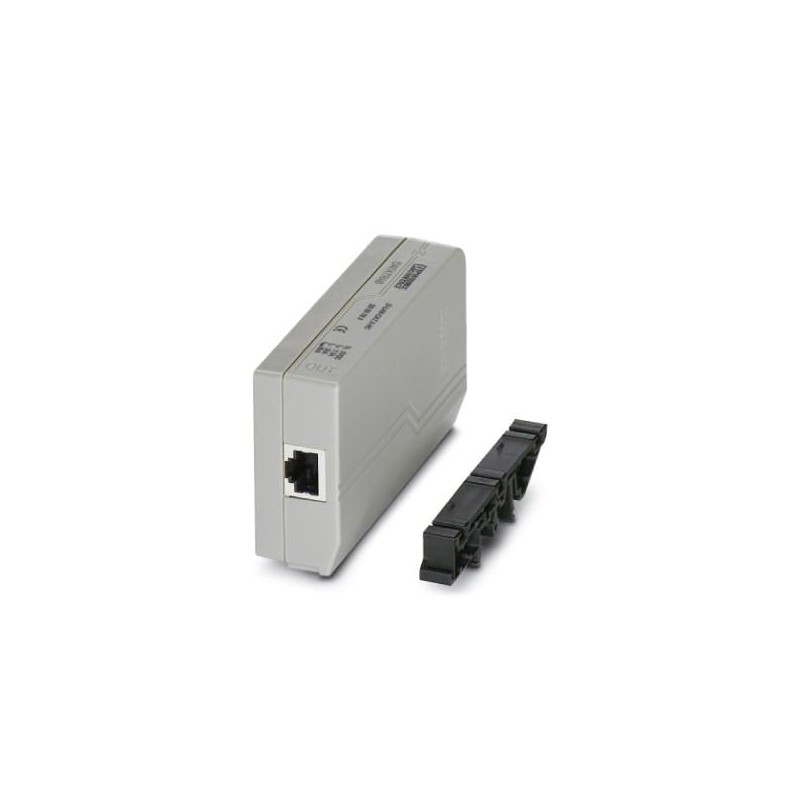

D-LAN-CAT.5-HC 2800763 PHOENIX CONTACT Überspannungsschutz-Gerät
D-LAN-CAT.5-HC
2800763
PHOENIX_CONTACT
Überspannungsschutz-Gerät
Überspannungsschutz für Datennetze bis 1 GBit/s. Verwendung auf Ethernet, Power over Ethernet (PoE, Mode A und Mode B), Token Ring, ISDN und DS1. RJ45-Adapter mit separater Erdungsleitung und Befestigungsfuß für Schiene DIN NS 35.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen acht hundert tausend sieben hundert drei und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4046356730280 |
| Gewicht pro Stück (exklusive Verpackung) | 25.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend dreißig |
| Herkunftsland | CN (China) |
Allgemeine
| Gehäuse material | PC+ABS |
|---|---|
| Entflammbarkeit nach UL 94 | V-0 |
| Farbe | Grau |
| Standards für cearances-und Kriechstrecken | VDE 0110-1 |
| IEC 60664 | |
| Montage-Typ | Verbindung-spezifischen Anlage-Stecker und DIN-schiene, 35 mm |
| Geben | Anlage-Stecker für DIN-Schienen-Montage |
| Anzahl der Positionen | Acht |
| Richtung Aktion | Line-Line & Line-Ground/Shield |
Schutzschaltung
| IEC-test-Einstufung | B2 |
|---|---|
| C2 | |
| D1 | |
| VDE anforderungsklasse | B2 |
| C2 | |
| D1 | |
| Maximale kontinuierliche Spannung UC | ± 5 V DC |
| Maximale kontinuierliche Spannung UC(Draht-Draht) | ± 5 V DC (± 57 V DC / PoE+) |
| Nennstrom IN | ≤ 1,5 A (25 °C) |
| Betriebs-effektive Strom ICbei UC | ≤ 600 µA |
| Nennentladestrom In(8/20) µs (Leitung-zu-Leitung) | 350 A |
| 350 A (pro signal-pair-Mädchen) | |
| Nennentladestrom In(8/20) µs (Leitung-zu-Erde) | 2 kA (pro signal-pair-Mädchen) |
| Impuls-Entladestrom Iimp(10/350) µs (Leitung-zu-Erde) | 1 kA (pro signal-pair-Mädchen) |
| Max. Entladestrom Imax(8/20) µs maximal (Leitung-zu-Erde) | 10 kA (pro signal-pair-Mädchen) |
| Nominal aktuellen Puls Ian (10/700) ľs (Leitung-zu-Leitung) | ≤ 25 A |
| Nominal aktuellen Puls Ian (10/700) ľs (Leitung-zu-Erde) | ≤ 100 A |
| Nominal aktuellen Puls Ian (10/700) ľs (Leitung-zu-Leitung) | ≤ 25 A (pro signal-pair-Mädchen) |
| Nominal aktuellen Puls Ian (10/700) ľs (Leitung-zu-Erde) | ≤ 100 A (pro signal-pair-Mädchen) |
| Ausgangsspannung Begrenzung bei 1 kV/ľs (Zeile-Zeile) spike | ≤ 25 V |
| ≤ 90 V (PoE) | |
| Ausgangsspannung Begrenzung bei 1 kV/ľs (Leitung-zu-Erde) spike | ≤ 750 V |
| Restspannung bei In(Zeile-Zeile) | ≤ 35 V |
| ≤ 110 V (PoE) | |
| Restspannung bei In(Leitung-zu-Erde) | ≤ 850 V (pro signal-pair-Mädchen) |
| Überspannungsschutz Stufe Up(Zeile-Zeile) | ≤ 20 V (B2 - 1 kV / 25 A) |
| ≤ 90 V (B2 - 1 kV / 25 A - PoE) | |
| ≤ 35 V (700 V / 350 A) | |
| ≤ 110 V (700 V / 350 A - PoE) | |
| Überspannungsschutz Stufe Up(Leitung-zu-Erde) | ≤ 700 V (B2 - 4 kV / 100 A) |
| ≤ 850 V (C2 - 4 kV / 2 kA) | |
| Reaktionszeit tEin(Zeile-Zeile) | ≤ 1 ns |
| Reaktionszeit tEin(Leitung-zu-Erde) | ≤ 100 ns |
| Input attenuation aE, sym. | ≤ 0,5 dB (100 MHz/100 Ω) |
| ≤ 1 dB (100 MHz/100 Ω/Link Class E) | |
| Near-end crosstalk attenuation | typ. 63 dB (1 MHz/100 Ω/Link Class E) |
| typ. 43 dB (bei 16 MHz / 100 Ω / Link Class E) | |
| typ. 30 dB (100 MHz/100 Ω/Link Class E) | |
| > 40 dB (100 MHz/100 Ω) | |
| Grenzfrequenz fg (3 dB), sym. im 100 Ohm-system | > 100 MHz |
| Kapazität (Zeile-Zeile) | typ. 15 pF (f= 1 MHz / VR= 0 V) |
| Kapazität (Leitung-zu-Erde) | typ. 5 pF (f= 1 MHz / VR= 0 V) |
| Impuls Haltbarkeit (Leitung-zu-Leitung) | B2 - 1 kV / 25 A |
| Impuls Haltbarkeit (Leitung-zu-Erde) | B2 - 4 kV / 100 A |
| C2 - 4 kV/2 kA | |
| D1 - 1kA |
Verbindungsdaten
| Verbindungs-Methode | RJ45 |
|---|---|
| Verbindung-Methode IN | RJ45-Buchse |
| Verbindungsmethode AUS | RJ45-Buchse |
Normen und Vorschriften
| Normen/Spezifikationen | IEC 61643-21/A1 2008 |
|---|---|
| GB/T 18802.21 2004 | |
| EN 61643-21/A1 2009 | |
| IEC 61643-21 2000 |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert vierzig tausend zwei hundert einseCl@ss 4.1Sieben und zwanzig Millionen eins hundert vierzig tausend zwei hundert einseCl@ss 5.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert einseCl@ss 5.1Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert siebeneCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert siebeneCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert sieben
UNSPSC 6.01Dreißig Millionen zwei hundert zwölf tausend zehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zwanzig
