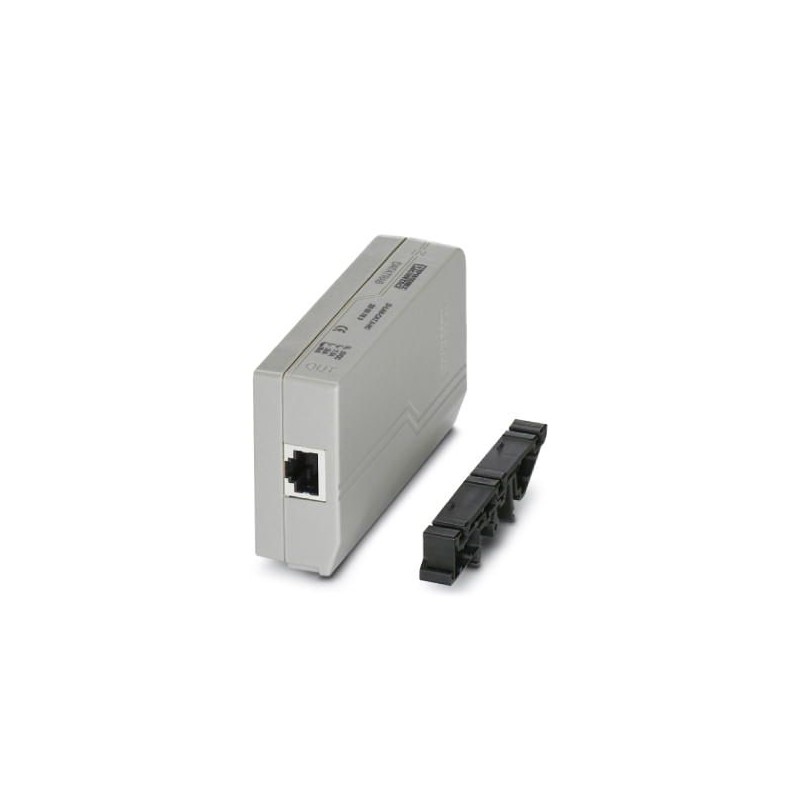

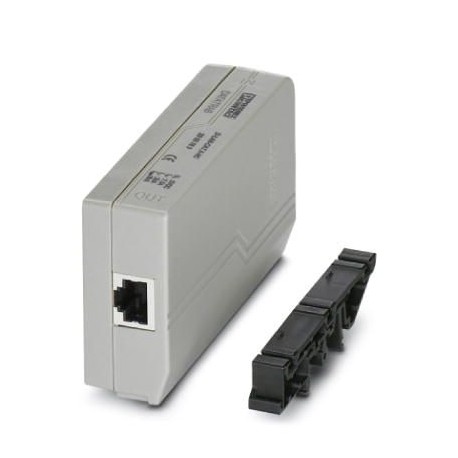

D-LAN-CAT.5-HC 2800763 PHOENIX CONTACT Dispositivo di protezione da sovratensioni
D-LAN-CAT.5-HC
2800763
PHOENIX_CONTACT
Dispositivo di protezione da sovratensioni
Protezione contro le sovratensioni per reti dati fino a 1 GBit/s. Utilizzabile su Ethernet, Power over Ethernet (PoE, Modalità A e Modalità B), Token Ring, ISDN e DS1. Adattatore RJ45 con linea di messa a terra separata e piedino di fissaggio per guida DIN NS 35.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni otto cento mila sette cento sessanta tré |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4046356730280 |
| Peso per Pezzo (escluso imballaggio) | 25.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila trenta |
| Paese di origine | CN (Cina) |
Generale
| Materiale custodia | PC+ABS |
|---|---|
| Classe di infiammabilità secondo UL 94 | V-0 |
| Colore | grigio |
| Norme per cearances e dispersione distanze | VDE 0110-1 |
| IEC 60664 | |
| Tipo di montaggio | Specifico della connessione spina e guida DIN 35 mm |
| Tipo | Spina per montaggio su guida DIN |
| Numero di posizioni | Otto |
| Direzione di azione | Linea-Linea-Linea Terra/Schermatura |
Il circuito di protezione
| Prova IEC classificazione | B2 |
|---|---|
| C2 | |
| D1 | |
| VDE requisito classe | B2 |
| C2 | |
| D1 | |
| Tensione continua massima UC | ± 5 V DC |
| Tensione continua massima UC(filo-filo) | ± 5 V DC (± 57 V CC / PoE+) |
| Corrente nominale IN | ≤ 1,5 A (25 °C) |
| Operativo efficace, la corrente ICa UC | ≤ 600 µA |
| Corrente nominale di scarica min(8/20) µs (linea per linea) | Tre cento cinquanta |
| 350 A (per ogni coppia di segnali) | |
| Corrente nominale di scarica min(8/20) µs (linea-terra) | 2 kA (per ogni coppia di segnali) |
| Impulso di corrente di scarica miimp(10/350) µs (linea-terra) | 1 kA (per ogni coppia di segnali) |
| Max. corrente di scarica mimax(8/20) µs massimo (linea-terra) | 10 kA (per ogni coppia di segnali) |
| Nominale corrente di impulso Ian (10/700) µs (linea per linea) | ≤ 25 A |
| Nominale corrente di impulso Ian (10/700) µs (linea-terra) | ≤ 100 |
| Nominale corrente di impulso Ian (10/700) µs (linea per linea) | ≤ 25 A (per ogni coppia di segnali) |
| Nominale corrente di impulso Ian (10/700) µs (linea-terra) | ≤ 100 (per ogni coppia di segnali) |
| Tensione di uscita limitazione a 1 kV/µs (linea per linea) spike | ≤ 25 V |
| ≤ 90 V (PoE) | |
| Tensione di uscita limitazione a 1 kV/µs (linea-terra) di spike | ≤ 750 V |
| Tensione residua a min(linea per linea) | ≤ 35 V |
| ≤ 110 V (PoE) | |
| Tensione residua a min(linea di terra) | ≤ 850 V (per ogni coppia di segnali) |
| Protezione di tensione a livello di Up(linea per linea) | ≤ 20 V (B2 - 1 kV / 25) |
| ≤ 90 V (B2 - 1 kV / 25 - PoE) | |
| ≤ 35 V (700 V / 350) | |
| ≤ 110 V (700 V / 350 - PoE) | |
| Protezione di tensione a livello di Up(linea di terra) | ≤ 700 V (B2 - 4 kV / 100) |
| ≤ 850 V (C2 - 4 kV / 2 kA) | |
| Il tempo di risposta tUn(linea per linea) | ≤ 1 ns |
| Il tempo di risposta tUn(linea di terra) | ≤ 100 ns |
| Attenuazione di ingresso aE, sym. | ≤ 0.5 dB (a 100 MHz/100 Ω) |
| ≤ 1 dB (a 100 MHz/100 Ω/Link Classe E) | |
| Near-end crosstalk attenuazione | tip. 63 dB (a 1 MHz/100 Ω/Link Classe E) |
| tip. 43 dB (a 16 MHz / 100 Ω / Link Classe E) | |
| tip. 30 dB (a 100 MHz/100 Ω/Link Classe E) | |
| > 40 dB (a 100 MHz/100 Ω) | |
| Frequenza di Cut-off fg (3 dB), sym. in 100 Ohm di sistema | > 100 MHz |
| Capacità (linea-linea) | tip. 15 pF (f= 1 MHz / VR= 0 V) |
| Capacità (linea-terra) | tip. 5 pF (f= 1 MHz / VR= 0 V) |
| Impulso di durata (linea-linea) | B2 - 1 kV / 25 |
| Impulso di durata (linea-terra) | B2 - 4 kV / 100 |
| C2 - 4 kV/2 kA | |
| D1 - 1kA |
Connessione dati
| Metodo di connessione | RJ45 |
|---|---|
| Metodo di connessione | Presa RJ45 |
| Metodo di connessione OUT | Presa RJ45 |
Norme e Regolamenti
| Norme/specifiche | IEC 61643-21/A1 2008 |
|---|---|
| GB/T 18802.21 2004 | |
| EN 61643-21/A1 2009 | |
| IEC 61643-21 2000 |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta mila due cento unoeCl@ss 4.1Venti sette millioni cento quaranta mila due cento unoeCl@ss 5.0Venti sette millioni cento trenta mila otto cento unoeCl@ss 5.1Venti sette millioni cento trenta mila otto centoeCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento setteeCl@ss 8.0Venti sette millioni cento trenta mila otto cento setteeCl@ss 9.0Venti sette millioni cento trenta mila otto cento sette
UNSPSC 6.01Trenta millioni due cento dodici mila dieciUNSPSC 7.0901Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 11Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille sei cento venti
